| ชื่อแบรนด์: | Firepower |
| เลขรุ่น: | 2T320 |
| MOQ: | 1 |
| เงื่อนไขการจ่ายเงิน: | แอล/C, ที/ที |

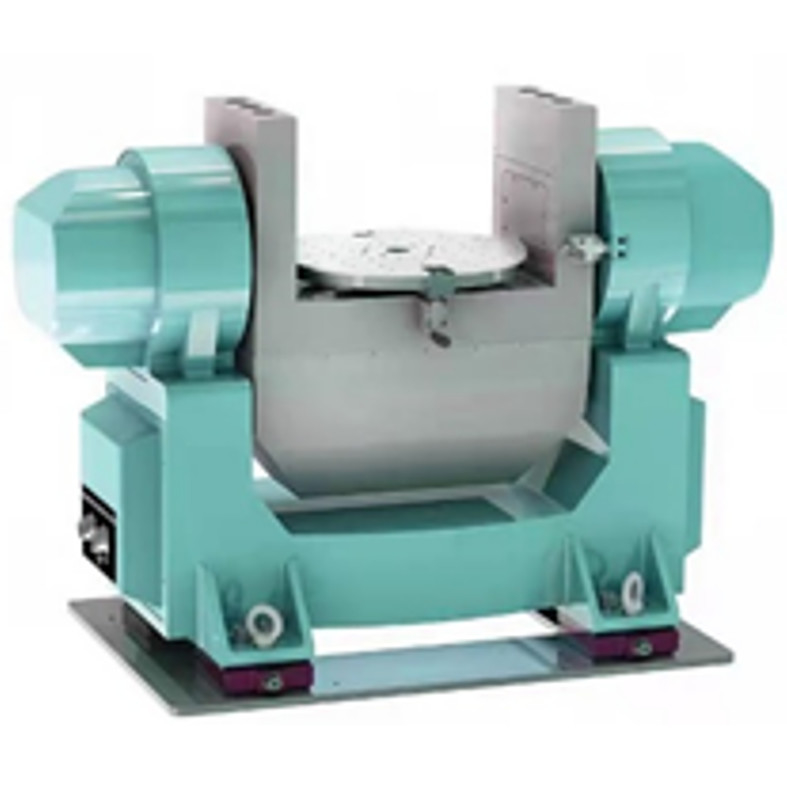

2 แกนราคาแผ่นเสียงสอบเทียบความแม่นยำสูงแผ่นเสียงสองแกนม้านั่งทดสอบ
เครื่องเล่นแผ่นเสียงแบบสองแกนเป็นอุปกรณ์ทันสมัยที่ซับซ้อนซึ่งรวมเลนส์และไฟฟ้าเข้าด้วยกันมีบทบาทสำคัญในการพัฒนาเครื่องบินสำหรับการจำลองและการทดสอบกึ่งฟิสิกส์ในสาขาการบินและอวกาศมันสามารถจำลองการเคลื่อนไหวของมุมฉากต่าง ๆ ของเครื่องบิน และสร้างลักษณะไดนามิกต่าง ๆ ของการเคลื่อนไหวตามการจำแนกโครงสร้างรวมถึงประเภทตาราง (UT) และประเภทเฟรม (UO) สองประเภทตามการจำแนกประเภทการใช้งาน เครื่องเล่นแผ่นเสียง TWO-AXIS แบบตารางสามารถแบ่งออกเป็นแผ่นเสียง TWO-AXIS แบบไฟฟ้าธรรมดา แผ่นเสียง TWO-AXIS แบบแมนนวล อุณหภูมิ แผ่นเสียงไฟฟ้าแบบควบคุม ฯลฯ แผ่นเสียงแบบ TWO-AXIS ชนิดเฟรมสามารถแบ่งออกเป็นแผ่นเสียง TWO-AXIS แบบไฟฟ้าทั่วไป แผ่นเสียงแบบสั่น TWO-AXIS และอื่นๆโดยทั่วไปแล้ว วัตถุทดสอบของแผ่นเสียง mesa type TWO-AXIS คืออุปกรณ์เฉื่อย เช่น ไจโร หน่วยเฉื่อย และมาตรความเร่งแท่นหมุนแบบหมุน TWO-AXIS แบบตั้งโต๊ะให้ตำแหน่งเชิงมุมที่มีความแม่นยำสูง อัตราเชิงมุม และ Datum การสั่นสะเทือนเชิงมุมสำหรับวัตถุทดสอบ และดำเนินการตรวจจับและสอบเทียบอุปกรณ์เฉื่อยวัตถุทดสอบของจานหมุน TWO-AXIS แบบเฟรมคือกลุ่มเฉื่อย ซึ่งสามารถทดสอบหรือสอบเทียบได้โดยการควบคุมการรวมกันของมุมและตำแหน่งของแผ่นเสียงนอกจากนี้ แท่นหมุน TWO-AXIS บางประเภทยังสามารถใช้เป็นตารางการสั่นเพื่อให้ข้อมูลแบบไดนามิกสำหรับกลุ่มเฉื่อย ผู้ค้นหา พ็อด และอื่นๆ
| โครงสร้าง | ประเภทแนวตั้งUT | ประเภทแนวนอน-UT | ประเภทแนวตั้งUT | ||||||
| ฟังก์ชั่น | ตำแหน่งอัตราสวิง | อัตราตำแหน่งสวิง | อัตราตำแหน่ง | ||||||
| ขนาดโต๊ะ | φ320mm/φ450mm/φ500mm (ปรับแต่งได้) | φ320mm/φ450mm/φ500mm (ปรับแต่งได้) | |||||||
| วัสดุโต๊ะ | สแตนเลส/อลูมิเนียมอัลลอยด์ | ||||||||
| ความสามารถในการโหลด | 10 ~ 40 กก. (ปรับแต่งได้) | ||||||||
| ความเรียบ | 0.01mm~0.05mm | 0.01mm~0.05mm | 0.01mm~0.05mm | ||||||
| Jerk Value | 0.02mm~0.08mm | 0.02mm~0.08mm | 0.02mm~0.08mm | ||||||
| ความแม่นยำในการหมุน | กรอบนอก | ±3″ | กรอบนอก | ±3″ | กรอบนอก | ±3″ | |||
| กรอบด้านใน | ±2″ | กรอบด้านใน | ±2″ | กรอบด้านใน | ±2″ | ||||
| อัตราความละเอียด | 0.001°/วินาที | 0.001°/วินาที | 0.001°/วินาที | ||||||
| ช่วงอัตรา | 0.001°/s~400°/s | 0.001°/s~400°/s | 0.001°/s~400°/s | ||||||
| ความแม่นยำและความราบรื่นของอัตราเชิงมุม | 1×10-5(เฉลี่ย 360°)1×10-4(เฉลี่ย 10°)1×10-3(เฉลี่ย 1°) | 1×10-5(เฉลี่ย 360°)1×10-4(เฉลี่ย 10°)1×10-3(เฉลี่ย 1°) | |||||||
| ความแม่นยำของตำแหน่ง | ±2″~±30″ | ±3″~±30″ | ±2″~±30″ | ||||||
| การทำซ้ำตำแหน่ง | ±1″~±15″ | ±1″~±15″ | ±1″~±15″ | ||||||
| มติตำแหน่ง | 0.36″ | 0.36″ | 0.36″ | ||||||
| ช่วงตำแหน่งเชิงมุม | กรอบในต่อเนื่อง& กรอบนอกต่อเนื่อง | ||||||||
| ปรับแต่งได้ | |||||||||
| ความเร่งเชิงมุม | 300 °/วินาที² | ปรับแต่งได้ | 300 °/วินาที² | ปรับแต่งได้ | 300 °/วินาที² | ปรับแต่งได้ | |||
| ช่วงสวิง | 0 °-±45° | 0 °-±45° | ------ | ||||||
| วงสวิง | 2s-20s | 2s-20s | ------ | ||||||
| แหวนสลิปผู้ใช้ | 60แหวน | ปรับแต่งได้ | 60แหวน | ปรับแต่งได้ | 60แหวน | ปรับแต่งได้ | |||
| อินเตอร์เฟซ | RS232/RS422/อีเธอร์เน็ต | RS232/RS422/อีเธอร์เน็ต | RS232/RS422/อีเธอร์เน็ต | ||||||
| ด้วยเครื่องวัดอุณหภูมิ | ไม่ | ไม่ | ไม่ | ||||||
| ความแม่นยำของการควบคุมอุณหภูมิ | ------ | ------ | ปรับแต่งได้ | ||||||
| เป้าหมายการทดสอบ | Gyro,มาตรความเร่ง,เซ็นเซอร์แม่เหล็ก,IMU | Gyro,มาตรความเร่ง,เซ็นเซอร์แม่เหล็ก,IMU | ไจโร, เซ็นเซอร์แม่เหล็ก, IMU | ||||||
