| ชื่อแบรนด์: | avic |
| เลขรุ่น: | F98 |
| MOQ: | 1 |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 50/เดือน |

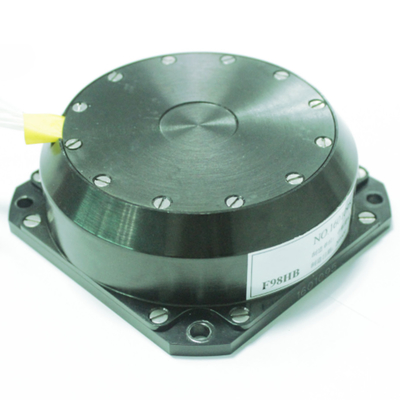

1 แกนไจโรไฟเบอร์ออปติกเซนเซอร์ไจโรเซ็นเซอร์อัตราเฉื่อยตามหลักการของ Sagnac
คำอธิบาย
ผลิตภัณฑ์นี้เป็นเซ็นเซอร์วัดอัตราเฉื่อยตามหลักการของ Sagnac ซึ่งใช้ในการวัดการเคลื่อนที่ของอัตราเชิงมุมของตัวพารอบแกนที่ละเอียดอ่อนของผลิตภัณฑ์ผลิตภัณฑ์นี้มีวงแหวนไฟเบอร์สำหรับหน่วยตรวจจับอัตราเชิงมุม โดยอิงจากวงจรการตรวจจับแบบวงปิด ความแตกต่างของเฟสที่เกิดจากอัตราเชิงมุมที่ละเอียดอ่อนของวงแหวนไฟเบอร์ออปติก เปลี่ยนเป็นสัญญาณความเข้มโดยการรบกวน การตรวจจับวงจรเปลี่ยนสัญญาณความเข้มเป็นสัญญาณแรงดันไฟฟ้า และสัญญาณจะถูกตรวจจับผ่านการมอดูเลตและดีมอดูเลต จากนั้นสัญญาณตอบรับกลับไปยังเส้นทางออปติคัล เพื่อให้เกิดการควบคุมแบบวงปิด
ผลิตภัณฑ์นี้เป็นเซ็นเซอร์เฉื่อยที่ประกอบด้วยระบบออปติคัลและแหล่งจ่ายไฟและวงจรประมวลผลข้อมูลที่สอดคล้องกัน ซึ่งสามารถให้ข้อมูลที่เพิ่มขึ้นของมุมแกนเดียว
ผลิตภัณฑ์นี้ใช้เป็นหลักในระบบการวัดแรงเฉื่อยของระบบนำทางเฉื่อยที่มีความแม่นยำสูงและระบบการวางตำแหน่งและการวางแนว
คุณสมบัติ
● การออกแบบด้วยไฟเบอร์ทั้งหมด - อายุการใช้งานยาวนาน ขนาดบรรจุภัณฑ์ที่เล็ก ความเสถียรสูง และความต้านทานการรบกวนที่มากขึ้น
● โพลาไรเซอร์แบบไฟเบอร์ในตัว - การสูญเสียการแทรกขั้นต่ำและอัตราการสูญพันธุ์ที่สูง ให้ความทนทานต่ออุณหภูมิและการกระแทกทางกลที่มากขึ้น รวมถึงการสั่นสะเทือนที่รุนแรง
● แพคเกจขนาดกะทัดรัดที่เชื่อถือได้ - ทนทานต่อการใช้งานสำหรับสภาพแวดล้อมทุกประเภท เหมาะสำหรับการใช้งานที่หลากหลายทั้งในพื้นที่พลเรือนและทางทหาร
● เทคโนโลยี QuichLaunch - เวลาเปิดใช้งานขั้นต่ำโดยไม่ต้องสอบเทียบภายนอก
● ความยาวคลื่นที่เหมาะสมที่สุด - ปรับปรุงความรู้สึกได้ถึง 50% ด้วยโครงสร้าง ขนาด และต้นทุนเดียวกัน
● การแยกสัญญาณรบกวนและการบีบอัด -ช่วยลดการเดินแบบสุ่มของมุมได้อย่างมาก
● เทคโนโลยี SelfTrack - ปรับปรุงช่วงไดนามิกของไจโร
แอปพลิเคชั่น
●UAV/AUV/เฮลิคอปเตอร์ ●อาวุธนิวเคลียร์ทางยุทธวิธี ●วิชาการบินและอวกาศ
●ระบบนำทางแบบบูรณาการ ●เสถียรภาพของแพลตฟอร์มเฉื่อย ●การนำทางรถยนต์
ลักษณะการทำงาน
| เลขที่ | พารามิเตอร์ | F98-400 | หน่วย | หมายเหตุ | ||||||
| 1 | อัตราเชิงมุมสูงสุด | ±400 | °/วินาที | |||||||
| 2 | ตัวคูณมาตราส่วน |
1650000× (1±10%) |
SP/°/s | |||||||
| 3 | ความไม่เชิงเส้นของสเกลแฟกเตอร์ในอุณหภูมิห้อง | ≤20 | ppm | @25℃ |
||||||
| 4 | ความสามารถในการทำซ้ำของสเกลแฟกเตอร์ในอุณหภูมิห้อง | ≤20 | ppm | @25℃ | ||||||
| 5 |
ความสามารถในการทำซ้ำของสเกลแฟกเตอร์เต็ม อุณหภูมิ
|
≤50 | ppm | -40℃~+70℃ | ||||||
| 6 | ความคงตัวของอคติในอุณหภูมิห้อง | ≤0.02 |
10s 1σ,°/ชั่วโมง |
@25℃ | ||||||
| 7 | ความสามารถในการทำซ้ำอคติในอุณหภูมิห้อง | ≤0.01 | 1σ,°/ชั่วโมง | อคติ | ||||||
| 8 | ความสามารถในการทำซ้ำอคติในอุณหภูมิทัล | ≤0.03 | 1σ,°/ชั่วโมง | -40℃~+70℃ | ||||||
| 9 | ความคงตัวของอคติในการเปลี่ยนแปลงอุณหภูมิ | ≤0.015 |
100s 1σ,°/ชั่วโมง |
0.3℃/นาที,-40℃~+70℃ | ||||||
| 10 | สุ่มเดิน | ≤0.003 | °/ | |||||||
| 11 | เวลาเปิดใช้งาน | 0 | นาที | |||||||
| 12 | ค่าอคติระหว่างการสั่นสะเทือน/ก่อนการสั่นสะเทือน/หลังการสั่นสะเทือน | ≤0.05 | °/ชั่วโมง | |||||||
| 13 | ค่าอคติก่อน/หลังการสั่นสะเทือน) | ≤0.05 | °/ชั่วโมง | |||||||
| 14 | ความไวแม่เหล็ก | ≤0.01 | °/h/Gs | |||||||
| 15 | ค่าเกณฑ์ | ≤0.02 | °/ชั่วโมง | |||||||
| 16 | การสั่นสะเทือน |
20Hz～2000Hz
|
Hz/10 นาที | |||||||
| X | Y | Z | ||||||||
|
การสั่นสะเทือน คลื่นความถี่ |
||||||||||
| 17 | ผลกระทบ | 15g (3 ครั้ง) | ฮาล์ฟไซน์เวฟ/11ms | |||||||
| ±X | ±Y | ±Z | ||||||||
ขนาด
