| ชื่อแบรนด์: | Firepower |
| Model Number: | INS500 |
| ขั้นต่ำ: | 1 |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 100/เดือน |
เซ็นเซอร์นำทาง GPS เซ็นเซอร์เฉื่อยที่แม่นยำสูงพร้อม GPS

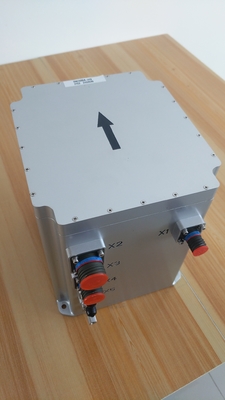

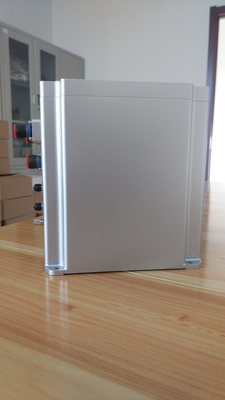

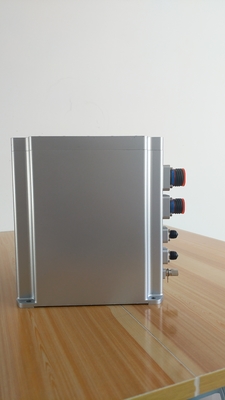

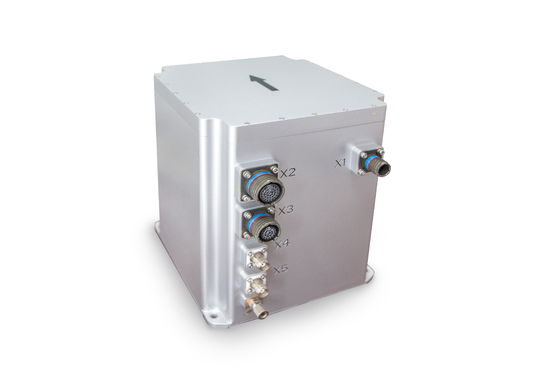

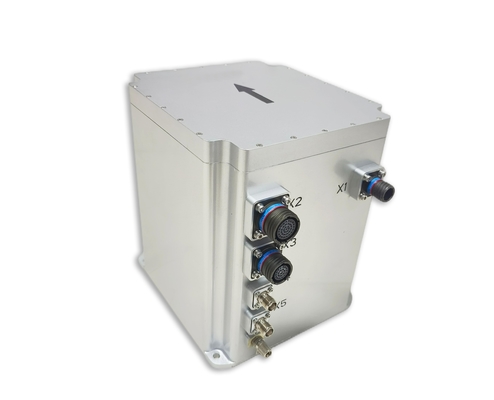

ระบบนำทางแบบรวมไฟเบอร์ INS500 ("ins") โดยลูปปิดที่ใช้ไจโรใยแก้วนำแสงความแม่นยำสูง มาตรความเร่ง และบอร์ดรับสัญญาณ GNSS ระดับไฮเอนด์ การนำทางผ่านฟิวชั่นเซ็นเซอร์หลายตัวและอัลกอริธึมการถอดรหัส ให้ตำแหน่งการนำทาง ความเร็ว และตำแหน่งที่มีความแม่นยำสูง ข้อมูล เช่น ตรงตามข้อกำหนดของการวัดและการควบคุมที่มีความแม่นยำสูง และการใช้งานหลัก ได้แก่ ระบบมีโหมดการนำทางเฉื่อย/ดาวเทียมและโหมดเฉื่อยบริสุทธิ์
เมื่อ GNSS ใช้งานไม่ได้ มันสามารถเข้าสู่โหมดความเฉื่อยบริสุทธิ์ได้ (นั่นคือ GPS ฟิวชั่นไม่เคยมีการดำเนินการหลังจากเปิดเครื่องแล้ว หากฟิวชั่นหายไปอีกครั้ง แสดงว่าอยู่ในโหมดการนำทางในตัว)หลังจากเริ่มต้น มีฟังก์ชันการวัดทัศนคติที่ถูกต้อง สามารถส่งออกสนามกลิ้ง และแรงเฉื่อยบริสุทธิ์สามารถค้นหาทิศเหนือแบบสถิต
| รายการ | เงื่อนไขการทดสอบ | A0ตัวชี้วัด | B0ตัวชี้วัด |
| ความแม่นยำของตำแหน่ง | GNSSValid จุดเดียว | 1.2m(RMS) | 1.2m(RMS) |
| GNSSถูกต้อง RTK | 2cm+1ppm(RMS) | 2cm+1ppm(RMS) | |
| การถือครองตำแหน่ง (ความล้มเหลวของ GNSS) | 1.5nm/h(50%CEP),5nm/2h(50%CEP) | 0.8nm/h(CEP),3.0nm/3h(CEP) | |
| ความถูกต้องของหัวเรื่อง | เหนือที่แสวงหาตัวเอง |
0.1°×วินาที (ลาติ), *ละติจูด:ละติจูด (RMS),10 นาที |
0.06°×sec (Lati), การจัดตำแหน่งฐานคงที่ 5 นาที; 0.03°×sec(Lati), การจัดตำแหน่งฐานคงที่ 5 นาที;* Lati:ละติจูด (RMS) |
| การรักษาหลักสูตร (ความล้มเหลวของ GNSS) | 0.05°/ชม.(RMS),0.1°/2ชม.(RMS) | 0.02°/h(RMS),0.05°/3h(RMS) | |
| ความถูกต้องของทัศนคติ | GNSS ถูกต้อง | 0.03°(RMS) | 0.01°(RMS) |
| ถือทัศนคติ (ความล้มเหลวของ GNSS) | 0.02°/ชม.(RMS),0.06°/2 ชม.(RMS) | 0.01°/ชม.(RMS),0.03°/3 ชม.(RMS) | |
| ความแม่นยำของความเร็ว | GNSS ถูกต้อง จุดเดียวL1/L2 | 0.1m/s(RMS) | 0.1m/s(RMS) |
| การรักษาความเร็ว (ความล้มเหลวของ GNSS) | 2m/s/h(RMS),5m/s/2h(RMS) | 0.8m/s/h(RMS),3m/s/3h(RMS) | |
| ไจโรไฟเบอร์ออปติก | ช่วงการวัด | ±400 °/วินาที | ±400 °/วินาที |
| เสถียรภาพอคติ | ≤0.02°/ชม | ≤0.01°/ชม | |
| เครื่องวัดความเร่งแบบยืดหยุ่นของควอตซ์ | ช่วงการวัด | ±20g | ±20g |
| เสถียรภาพอคติ | ≤50µg (เฉลี่ย 10 วินาที) | ≤20µg(10s平均) | |
| อินเทอร์เฟซการสื่อสาร | RS422 | 6 วิธีอัตราบอดมีตั้งแต่ 9.6 KBPS ถึง 921.6 KBPSอัตราการส่งข้อมูลเริ่มต้นคือ 115.2 KBPS ความถี่สูงสุดคือ 1000Hz (ข้อมูลดิบ) และความถี่เริ่มต้นคือ 200Hz | |
| RS232 | 1 วิธีอัตราบอดมีตั้งแต่ 9.6 KBPS ถึง 921.6 KBPSอัตราการส่งข้อมูลเริ่มต้นคือ 115.2 KBPS ความถี่สูงสุดคือ 1000Hz (ข้อมูลดิบ) และความถี่เริ่มต้นคือ 200Hz | ||
| ลักษณะไฟฟ้า | แรงดันไฟฟ้า | 24～36VDC | |
| การใช้พลังงาน | ≤30W | ||
| ลักษณะโครงสร้าง | มิติ | 199mm×180mm×219.5mm | |
| น้ำหนัก | 6.5กก. | ≤7.5กก. (ไม่ใช่การบิน) ≤6.5กก. (ตัวเลือกการบิน) | |
| สิ่งแวดล้อม | อุณหภูมิในการทำงาน | -40℃~+60℃ | |
| อุณหภูมิในการจัดเก็บ | -45℃~+65℃ | ||
| การสั่นสะเทือน (พร้อมแดมเปอร์) | 5~2000Hz,6.06g | ||
| แรงกระแทก (พร้อมการดูดซับแรงกระแทก) | 30g,11ms | ||
| ความน่าเชื่อถือ | อายุการใช้งาน | >15ปี | |
| เวลาทำงานต่อเนื่อง | >24ชม | ||
