| ชื่อแบรนด์: | Firepower |
| Model Number: | 3KTD-311 |
| ขั้นต่ำ: | 1 |
| เงื่อนไขการจ่ายเงิน: | แอล/C, ที/ที |
| ความสามารถในการจําหน่าย: | 10/6 เดือน |
เครื่องจำลองการเคลื่อนไหวแบบมัลติฟังก์ชั่น 3 แกน, ตำแหน่งจำลองจานหมุนสามแกน, อัตรา, ความเร็วเชิงมุม

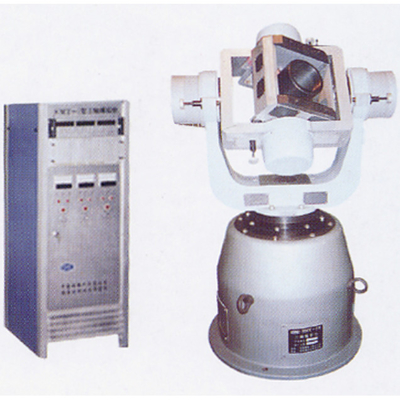

3KTD-311 เป็นอุปกรณ์ทดสอบการจำลองไดนามิกแบบเฟรมอัตโนมัติแบบสามแกน มัลติฟังก์ชั่น เพลากลส่วนใหญ่จะใช้ในการทดสอบตำแหน่ง อัตรา และแรงแกว่งของระบบนำทางเฉื่อยมีการควบคุมและประมวลผลข้อมูลด้วยคอมพิวเตอร์ มีคุณสมบัติความแม่นยำสูง ช่วงไดนามิกกว้าง และอื่นๆ
คุณสมบัติทั่วไป
| กำลังโหลด | 20กก. |
| ขนาดวัตถุที่วัดได้สูงสุด | 220 มม. x 220 มม. x 280 มม |
| ข้อผิดพลาดวอกแวก |
กรอบด้านใน/ด้านนอก: ±4'' เฟรมกลาง: ±6'' |
| ช่วงมุมหมุน | สามแกนต่อเนื่องอนันต์ |
| แกนตั้งฉาก |
เฟรมกลางด้านใน ±5'' วงแหวนรอบนอก ±5'' |
| โหมดการทำงาน | ตำแหน่ง อัตรา วงสวิง |
| น้ำหนักตัวโต๊ะ | ประมาณ 800 กก. |
| โครงร่างของตาราง | ประมาณ 800 มม. x 700 มม. x 1300 มม |
| ตู้ควบคุมไฟฟ้า | ตู้มาตรฐาน 19'' ความสูง: 1600mm |
| แหวนลื่นนำไฟฟ้า |
แหวนผู้ใช้: 70 วง x 3Ar |
ดัชนีประสิทธิภาพ
| ความแม่นยำในการวัดตำแหน่งเชิงมุม | ±3'' |
| ความละเอียดในการวัดตำแหน่งเชิงมุม | 0.36'' |
| ตำแหน่งเชิงมุมวัดความสามารถในการทำซ้ำ | ±2'' |
| ความแม่นยำในการควบคุมตำแหน่งเชิงมุม | ±5'' |
| ช่วงอัตรา |
กรอบด้านใน: 0.001°/s~400°/s เฟรมกลาง: 0.001°/s~200°/s |
| อัตราความถูกต้องและเสถียรภาพ | 5x10-5(เฉลี่ย 360°) |
| การเร่งความเร็วมุมสูงสุด |
กรอบด้านใน 220°/s2, เฟรมกลาง 130°/วินาที2, กรอบนอก 50°/วินาที2, |
| แอมพลิจูดของ Sway |
กรอบด้านใน: ±45° กลางเฟรม: ±30° กรอบนอก: ±10° |
| ระยะเวลาแกว่งไกว | 5sec~12sec |
| แบนด์วิดธ์ของระบบควบคุม |
กรอบด้านใน: 10Hz เฟรมกลาง: 10Hz กรอบนอก: 5Hz |
