| ชื่อแบรนด์: | Firepower |
| เลขรุ่น: | 3TF-81A |
| MOQ: | 1 |
| เงื่อนไขการจ่ายเงิน: | แอล/C, ที/ที |
| ความสามารถในการจําหน่าย: | 1 ชิ้น/6 เดือน |

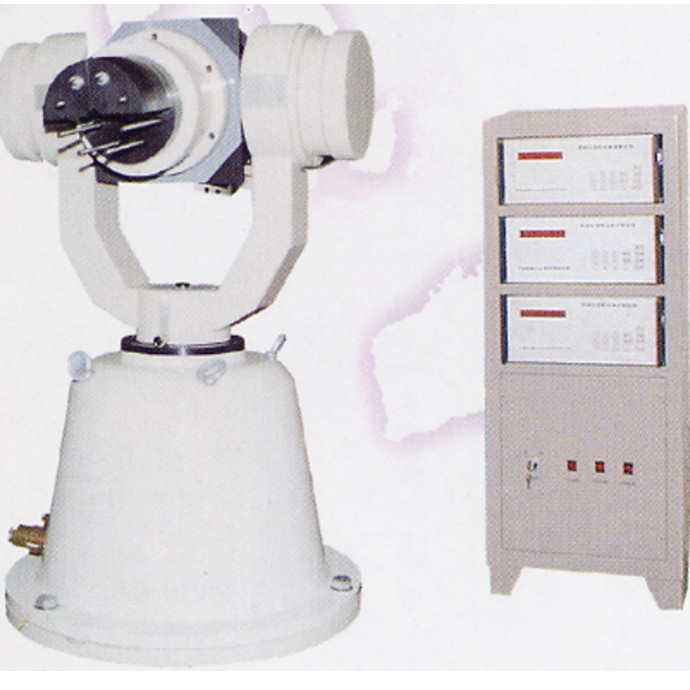

ตารางจำลองการเคลื่อนที่อัตราตำแหน่งสามแกนพร้อมห้องควบคุมอุณหภูมิ
3TF-81A เชื่อมต่อกับตัวประมวลผลข้อมูลภาพแนะนำ ตัวประมวลผลข้อมูลจะส่งออกส่วนหัวของเป้าหมาย สัญญาณข้อผิดพลาดของพิทช์เพื่อขับเคลื่อนเป้าหมายที่ได้รับการแต่งตั้งบนแท่นหมุน3TF-81A สามารถรับสัญญาณควบคุมที่ส่งโดยไมโครคอมพิวเตอร์เพื่อทำการเคลื่อนไหวด้านข้าง จำลองการเปลี่ยนท่าทางการบินของขีปนาวุธในอากาศ
| กำลังโหลด | 8.5 กก. (แสงที่มองเห็นได้, กล้องอินฟราเรด) |
| ขนาดวัตถุที่วัดได้สูงสุด | 353 มม. x 164 มม. x 216 มม |
| ช่วงมุมหมุน | ส่วนหัว: ±135°, ระยะพิทช์: -30°~60°, ม้วนด้านข้าง:±80 ° |
| ทางแยกสามแกน | Ø0.5มม. รัศมีบอล |
| แกนตั้งฉาก | <±30'' |
| โหมดการทำงาน | ตำแหน่ง ความเร็ว เซอร์โว แทร็ก |
| น้ำหนัก | ประมาณ 400 กก. |
| ขนาด | ประมาณ 800 x 1300mm |
| ตู้ควบคุม | ตู้มาตรฐาน 19'' ความสูง: 1600mm |
ดัชนีประสิทธิภาพ
| ความแม่นยำในการวัดตำแหน่งเชิงมุม | ±1' |
| ความละเอียดในการวัดตำแหน่งเชิงมุม | 0.3' |
| ตำแหน่งเชิงมุมวัดความสามารถในการทำซ้ำ | ±0.5' |
| ช่วงความเร็ว | 0.05°/วินาที~±50°/วินาที |
| อัตราเร่งสูงสุด | 100°/วินาที2 |
| แบนด์วิดธ์ของระบบควบคุม | 6Hz (การกระจัดเฟสที่ 10 °เมื่อสัดส่วนความแตกต่างของค่าแอมพลิจูด <10%) |
