| ชื่อแบรนด์: | avic |
| เลขรุ่น: | GI300F |
| MOQ: | 1 |
| ราคา: | สามารถต่อรองได้ |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 500/เดือน |

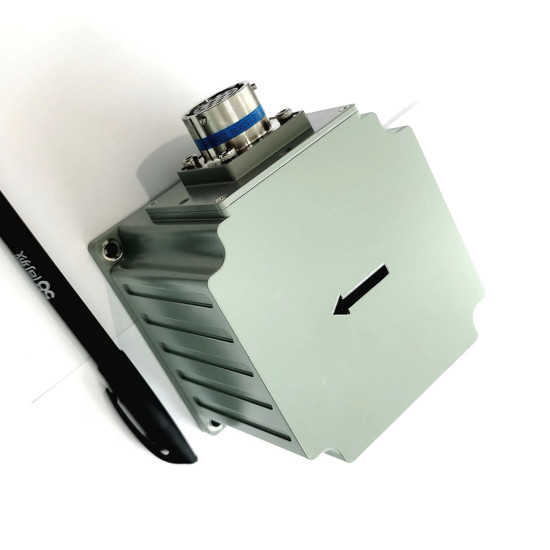

เซ็นเซอร์นำทางระบบเฉื่อย การวัดตำแหน่ง ทัศนคติ และพลวัตอย่างแม่นยำ
ระบบมีโหมดนำทางแบบบูรณาการเฉื่อย/ดาวเทียมและโหมดเฉื่อยบริสุทธิ์
ในโหมดนำทางแบบบูรณาการเฉื่อย/ดาวเทียม ข้อมูลตำแหน่งดาวเทียมที่ได้รับจากตัวรับ GNSS ภายนอกสามารถใช้สำหรับการนำทางแบบบูรณาการ และสามารถส่งออกข้อมูลต่างๆ เช่น พิสัย, การหมุน, วิถี, ตำแหน่ง, ความเร็ว, และเวลาของพาหนะ หลังจากสัญญาณหายไป ตำแหน่ง ความเร็ว และทัศนคติที่คำนวณโดยความเฉื่อยจะถูกส่งออก ซึ่งจำเป็นต้องมีความแม่นยำในการหมุนและพิสัย และฟังก์ชันการรักษาทิศทางสามารถใช้งานได้ในระยะเวลาสั้นๆ และความแม่นยำในการวางตำแหน่งระดับเมตรสามารถใช้งานได้ในระยะเวลาสั้นๆ
หลังจากโหมดเฉื่อยบริสุทธิ์ (นั่นคือ ไม่เคยดำเนินการรวม GPS หลังจากเปิดเครื่อง และหากสูญเสียการล็อคอีกครั้งหลังจากรวม จะอยู่ในโหมดนำทางแบบบูรณาการ) เริ่มต้นขึ้น จะมีฟังก์ชันการวัดทัศนคติที่แม่นยำ สามารถส่งออกพิสัยและการหมุน และโหมดเฉื่อยบริสุทธิ์สามารถหาทิศเหนือได้แบบคงที่
| โครงการ | เงื่อนไขการทดสอบ | ตัวบ่งชี้ |
| ความแม่นยำในการวางตำแหน่ง | GNSS ภายนอกใช้งานได้, จุดเดียว | ดีกว่าความแม่นยำในการวางตำแหน่งดาวเทียมภายนอก |
| GNSS ภายนอกใช้งานได้, RTK | ดีกว่าความแม่นยำในการวางตำแหน่งดาวเทียมภายนอก | |
| การรักษาสภาพตำแหน่งแนวนอนแบบเฉื่อยบริสุทธิ์① |
80m/5min(CEP) 500m/10min(CEP) 1.5nm/30min(CEP) |
|
| การรักษาสภาพตำแหน่งแนวนอนแบบรวมความเร็วอากาศ② | 0.8nm/30min (CEP) | |
| ความแม่นยำของทิศทาง | เสาอากาศเดี่ยว (RMS) | 0.1°③ |
| เสาอากาศคู่ (RMS) | 0.2 °/L (L = ความยาวเส้นฐาน) (RMS) | |
| การรักษาทิศทาง (RMS) | 0.2°/30min(RMS),0.5°/h | |
| ความแม่นยำในการหาทิศเหนือด้วยตนเอง (RMS) |
0.2 ° SecL, การจัดตำแหน่งสองตำแหน่งเป็นเวลา 15 นาที 1.0 ° SecL, การจัดตำแหน่งตำแหน่งเดียว 5-10 นาที |
|
| ความแม่นยำของทัศนคติ | GNSS ใช้งานได้ | 0.02°(RMS) |
| การรักษาสภาพทัศนคติ (GNSS ล้มเหลว) | 0.2°/30min(RMS),0.5°/h(RMS) | |
| ความแม่นยำของความเร็ว | GNSS ใช้งานได้, จุดเดียว L1/L2 | 0.1m/s(RMS) |
| ไจโรสโคป | ช่วงการวัด | ±400°/s |
| ความเสถียรของศูนย์ | ≤0.3°/h | |
| มาตรวัดความเร่ง | ช่วงการวัด | ±20g |
| ความเสถียรของศูนย์ | ≤100µg | |
| ขนาดทางกายภาพและลักษณะทางไฟฟ้า | แรงดันไฟฟ้า | 9-36V DC |
| การใช้พลังงาน | ≤ 12W (สถานะคงที่) | |
| อินเทอร์เฟซ | 2-channel RS232, 1-channel RS422, 1-channel PPS (ระดับ LVTTL/422) | |
| ขนาด | 92.0 มม. × 92.0 มม. × 81.0 มม. (ยาว, กว้าง, สูง) | |
| น้ำหนัก | ≤1.2kg | |
| ลักษณะเฉพาะของสิ่งแวดล้อม | อุณหภูมิในการทำงาน | -40℃~+60℃ |
| อุณหภูมิในการจัดเก็บ | -45℃~+70℃ | |
| การสั่นสะเทือน | 5 ~ 2000Hz, 6.06 G (พร้อมโช้คอัพ) | |
| แรงกระแทก | 30g, 11 ms (พร้อมแรงกระแทก) | |
| อายุการใช้งาน | > 15 ปี | |
| เวลาทำงานต่อเนื่อง | >24 ชม. | |
| ขีดจำกัดความสูง ≤5000m | ||
| ขีดจำกัดความเร็ว ≤500m/s | ||
|
หมายเหตุ:
|
||
ขนาด:
มีการนำรูปแบบการออกแบบแบบบูรณาการมาใช้สำหรับหน่วยวัดความเฉื่อย และโครงร่างของระบบแสดงอยู่ในรูปด้านล่าง
ขนาดโดยรวมของระบบคือ 92.0 มม. × 92.0 มม. × 81.0 มม. (ความยาว × ความกว้าง × ความสูง)
a) แหล่งจ่ายไฟและอินเทอร์เฟซการสื่อสาร X1;
b) ปลายด้านหนึ่งของสายเคเบิลเชื่อมต่อกับ X1 และปลายอีกด้านหนึ่งแบ่งออกเป็นคลิปสีแดงและสีดำสำหรับจ่ายไฟและพอร์ตอนุกรมสามพอร์ต ซึ่งคือ COM1 ~ COM3 โดยที่ COM1 คือ RS422, COM2 และ COM3 คือ RS232 COM 1 สามารถใช้เพื่อส่งคำสั่งโหมดการทำงานได้;
