| ชื่อแบรนด์: | Firepower |
| Model Number: | F98B |
| ขั้นต่ำ: | 1 |
| ราคา: | สามารถต่อรองได้ |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 200/เดือน |

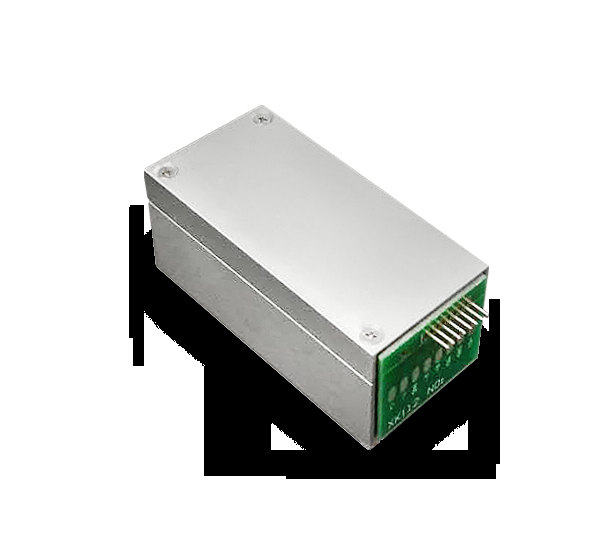

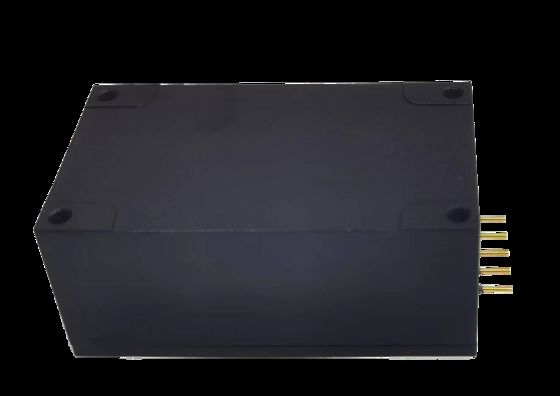

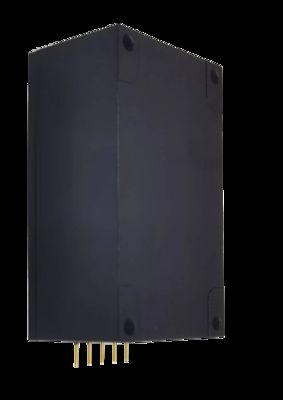

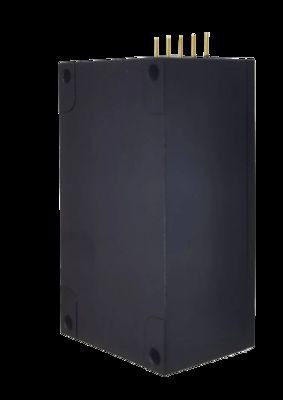

เซนเซอร์วัดอัตราเชิงมุมเฉื่อย ออปติคอล Sagnac Effect Gyroscope เซนเซอร์ Gyro แบบวงปิด
ผลิตภัณฑ์นี้เป็นเซ็นเซอร์วัดอัตราเชิงมุมเฉื่อยที่ใช้เอฟเฟกต์ Sagnac แบบออปติคัล ซึ่งใช้ในการวัดอัตราเชิงมุมของพาหะตามแนวแกนที่ละเอียดอ่อนของผลิตภัณฑ์หน่วยตรวจจับอัตราเชิงมุมของผลิตภัณฑ์คือวงแหวนใยแก้วนำแสง วงจรตรวจจับวงปิดแบบดิจิทัลใช้สำหรับแยกความแตกต่างของเส้นทางแสงของการแพร่กระจายแสงตามเข็มนาฬิกาและทวนเข็มนาฬิกาที่เกิดจากอัตราเชิงมุมทางกายภาพภายนอกและรับรู้โดยวงแหวนใยแก้วนำแสง และ ในขณะเดียวกัน สัญญาณความแตกต่างของเส้นทางออปติคัลจะถูกแปลงเป็นสัญญาณแรงดันไฟฟ้าสำหรับการป้อนกลับและการควบคุมแบบวงปิด เพื่อให้เกิดการมอดูเลตและดีโมดูเลชันของสัญญาณ และบรรลุวัตถุประสงค์ของการตรวจจับสัญญาณอัตราเชิงมุมที่มีความแม่นยำสูง
| หมายเลขซีเรียล | รายการทดสอบ | หน่วย | ความต้องการทางด้านเทคนิค |
| 1 | ขนาดโดยรวม | มม | 98×98×35 |
| 2 | เวลาเริ่มต้น | นาที | ≤3 |
| 3 |
ความเสถียรของอคติเป็นศูนย์ (การปรับให้เรียบ 10 วินาที, 1σ) |
º/ชม | ≤0.02 |
| 4 | การทำซ้ำแบบไม่มีอคติ | º/ชม | ≤0.02 |
| 5 | ค่าสัมประสิทธิ์การเดินแบบสุ่ม | º/h1/2 | ≤0.001 |
| 6 | สเกลแฟกเตอร์ไม่เป็นเชิงเส้น | หน้าต่อนาที | ≤20 |
| 7 | ความสามารถในการทำซ้ำของสเกลแฟกเตอร์ | หน้าต่อนาที | ≤20 |
| 8 | อุณหภูมิในการทำงาน | ℃ | -40~+60 |
| 9 | อุณหภูมิในการจัดเก็บ | ℃ | -50~+70 |
| 10 | ช่วงไดนามิก | (°)/วินาที | ±300 |
| 11 | แรงดันไฟฟ้า | วี | +5V |
| 12 | การใช้พลังงานคงที่ | ว | <4 |
ขนาดโดยรวม (มม.): (98 ± 0.1) × (98 ± 0.1) × (35 ± 0.1) (L × W × H);
ขนาดการติดตั้ง (มม.): (80 ± 0.1) × (80 ± 0.1) (L × W), Φ5.4มม. × 4
อินเทอร์เฟซการเชื่อมต่อไฟฟ้า
|
หมายเลขจุด |
คำนิยาม |
ความคิดเห็น |
|---|---|---|
| 1,9 | +5V | อินพุตแหล่งจ่ายไฟ |
| 2,10 | จีเอ็นดี | กราวด์ไฟฟ้า |
| 5 | RXD+ | การเรียงลำดับและการแก้ไขความแตกต่างของไจโร |
| 13 | RXD- | ไจโรดิฟเฟอเรนเชียลเกทค่าลบ |
| 6 | TXD+ | Gyro ผลต่างเอาต์พุตเป็นบวก |
| 14 | TXD+ | Gyro ส่วนต่างของเอาต์พุตเป็นค่าลบ |
| 3,4,7,8,11,12,15 | —— | ที่สงวนไว้ |
