| ชื่อแบรนด์: | Firepower |
| เลขรุ่น: | 30g |
| MOQ: | 1 |
| ราคา: | สามารถต่อรองได้ |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 50/เดือน |

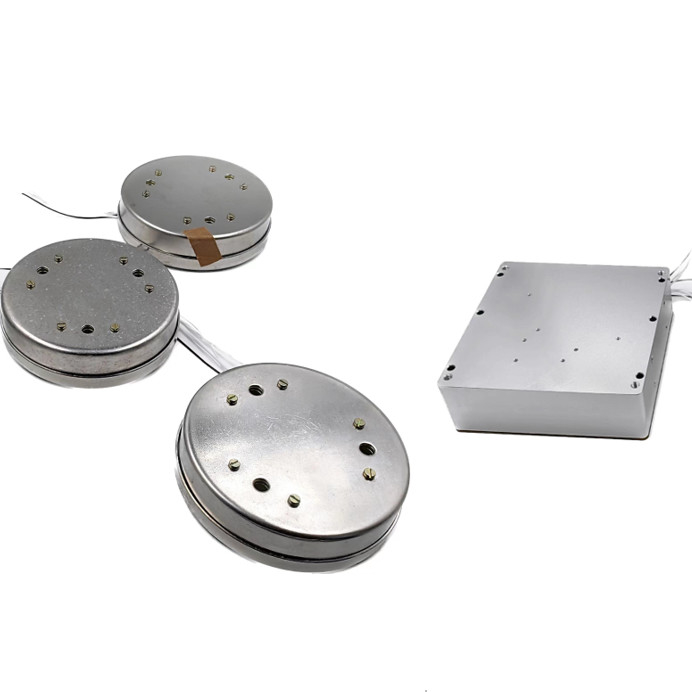

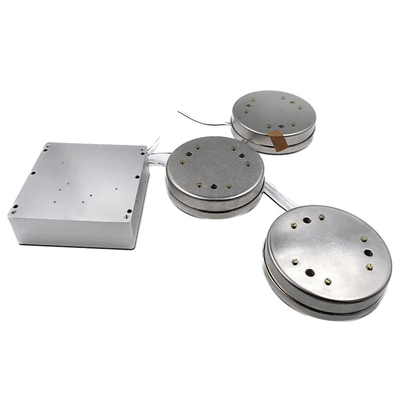

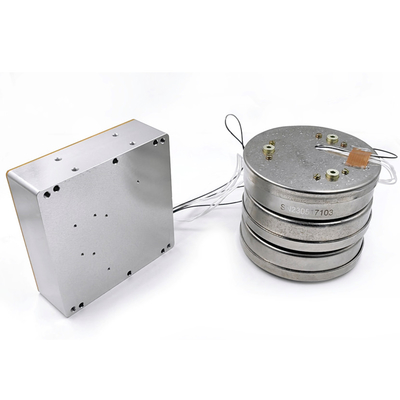

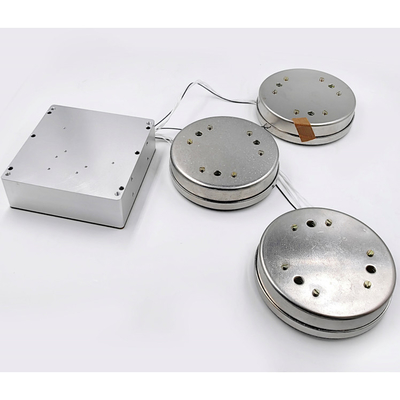

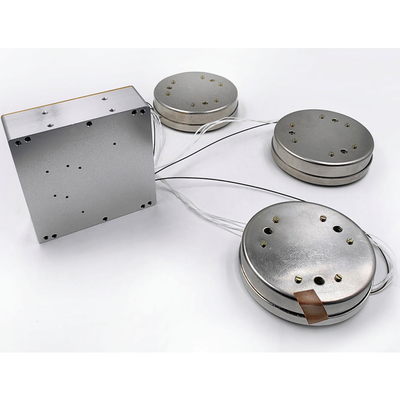

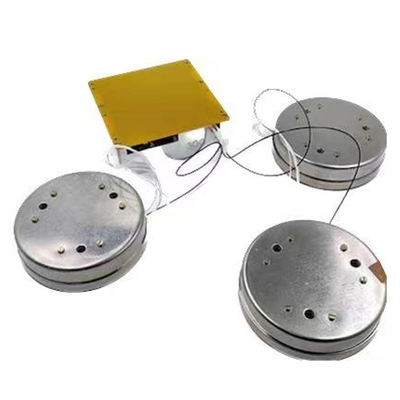

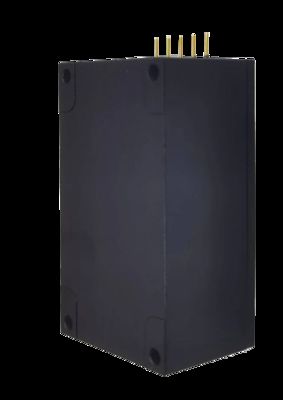

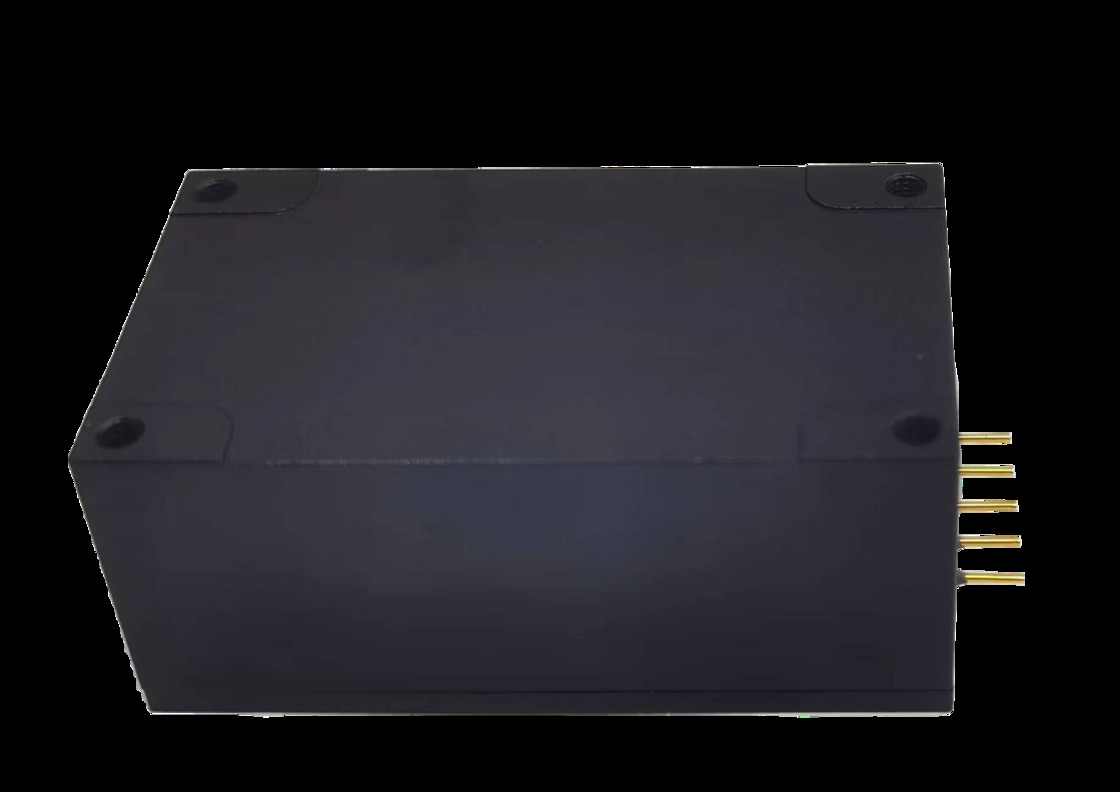

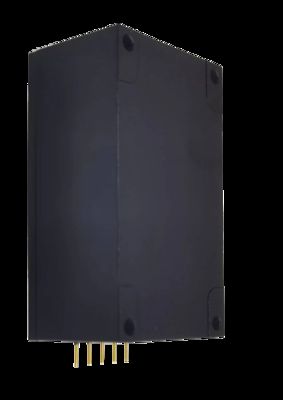

ไจโรสโคปไฟเบอร์ออปติก Triaxial ความแม่นยำสูงพร้อมบอร์ดเก็บข้อมูล
ผลิตภัณฑ์นี้เป็นเซ็นเซอร์วัดอัตราเชิงมุมเฉื่อยที่ใช้เอฟเฟกต์ Sagnac แบบออปติคัล ซึ่งใช้ในการวัดอัตราเชิงมุมของพาหะตามแนวแกนที่ละเอียดอ่อนของผลิตภัณฑ์หน่วยตรวจจับอัตราเชิงมุมของผลิตภัณฑ์คือวงแหวนใยแก้วนำแสง วงจรตรวจจับวงปิดแบบดิจิทัลถูกนำมาใช้เพื่อแยกความแตกต่างของเส้นทางแสงของการแพร่กระจายแสงตามเข็มนาฬิกาและทวนเข็มนาฬิกาที่เกิดจากอัตราเชิงมุมทางกายภาพภายนอกและรับรู้โดยวงแหวนใยแก้วนำแสง และในขณะเดียวกัน สัญญาณแรงดันไฟฟ้าที่แปลงจากสัญญาณความแตกต่างของเส้นทางออปติคัลจะต้องได้รับการป้อนกลับและการควบคุมแบบวงปิด เพื่อให้เกิดการมอดูเลตและการดีโมดูเลตของสัญญาณ และบรรลุวัตถุประสงค์ของการตรวจจับสัญญาณอัตราเชิงมุมที่มีความแม่นยำสูง
ผลิตภัณฑ์นี้ประกอบด้วยหน่วยตรวจจับความเร็วเชิงมุมแบบออปติคัลและหน่วยตรวจจับสัญญาณ และให้ข้อมูลของการเพิ่มเชิงมุมแบบสามแกนและอุณหภูมิภายใน
ผลิตภัณฑ์ส่วนใหญ่เหมาะสำหรับระบบนำทางเฉื่อยที่มีความแม่นยำสูง ระบบกำหนดตำแหน่งและทิศทาง และการใช้งานอื่นๆ
ขนาดโดยรวมของกล่องวงจร (มม.): (96 ± 0.1) × (96 ± 0.1) × (32.9 ± 0.1) (L × W × H);
ขนาดของยูนิตตรวจจับใยแก้วนำแสง (มม.): Ф92 × 27;
ขนาดการติดตั้งกล่องวงจร (มม.): (88 ± 0.1) × (84 ± 0.1) (L × W), Φ4mm × 4;
ขนาดการติดตั้งของชุดตรวจจับใยแก้วนำแสง:
เช่นรูป2 แผนผังการติดตั้งชุดตรวจจับตามที่แสดง
ลักษณะการทำงาน
| หมายเลขซีเรียล | รายการทดสอบ | หน่วย | ความต้องการทางด้านเทคนิค |
| 1 | ช่วงการวัด | º/วินาที | ±300 |
| 2 |
ความเสถียรของอคติเป็นศูนย์ที่อุณหภูมิห้อง (การปรับให้เรียบ 100 วินาที, 1σ) |
º/ชม | ≤0.01 |
| 3 | การทำซ้ำแบบไม่มีอคติ | º/ชม | ≤0.01 |
| 4 | ค่าสัมประสิทธิ์การเดินแบบสุ่ม | º/h1/2 | ≤0.001 |
| 5 | ความสามารถในการทำซ้ำของสเกลแฟกเตอร์ | หน้าต่อนาที | ≤100 |
| 6 | อุณหภูมิในการทำงาน | ℃ | -40~+60 |
| 7 | อุณหภูมิในการจัดเก็บ | ℃ | -50~+70 |
| 8 | แรงดันไฟฟ้า | วี | +5V |
| 9 | แบนด์วิธ | เฮิรตซ์ | >200 |
| 10 | การใช้พลังงานคงที่ | ว | ≤7 |
| 11 | เวลาเริ่มต้น | นาที | 1 |
| 12 | เริ่มต้นการใช้พลังงานทันที | ว | ≤ 10 (ภายใน 3 วินาทีหลังจากเปิดเครื่อง) |

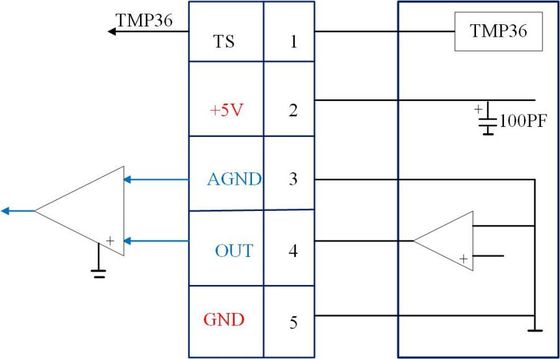

ผลิตภัณฑ์นี้ใช้พลังงานจากแหล่งจ่ายไฟ + 5V DC และไม่จำเป็นต้องใช้แหล่งจ่ายไฟเชิงลบข้อกำหนดด้านแหล่งจ่ายไฟมีดังนี้: ตารางแสดง:
| หมายเลขซีเรียล | ชื่อ | ขอ |
| 1 | ความแม่นยำของแหล่งจ่ายไฟ | ±5% |
| 2 | ระลอกคลื่นไฟฟ้า (Vpp) | 20mV |
| 3 | จ่ายกระแสไฟ | >2A |

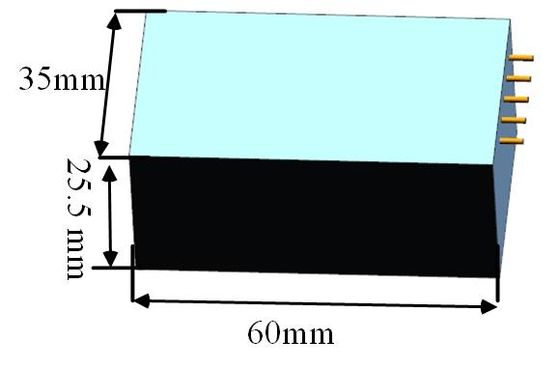

ขนาด
