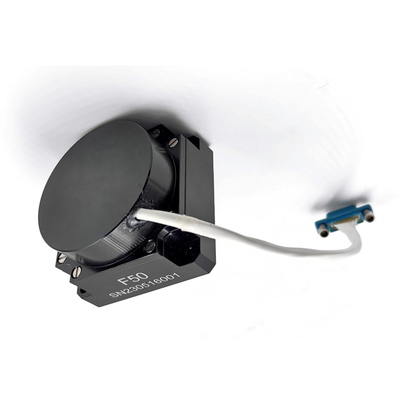

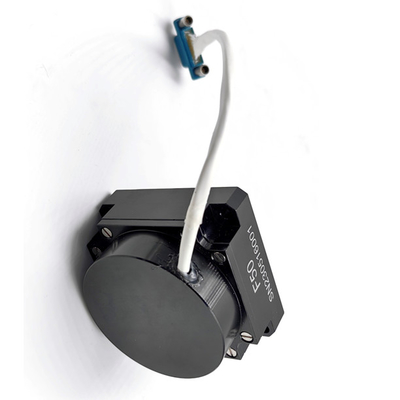

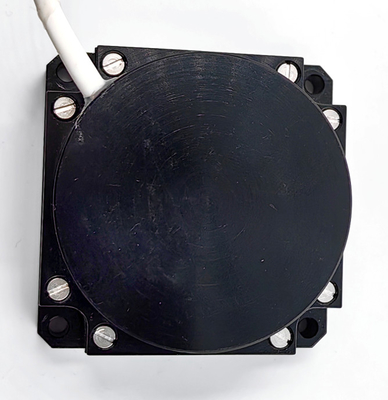

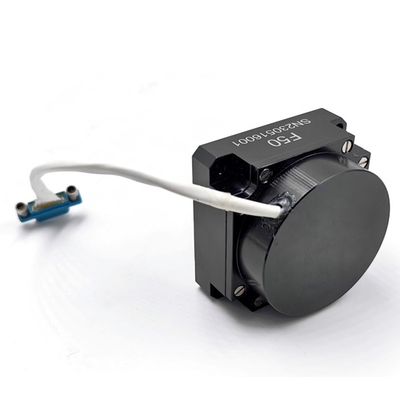

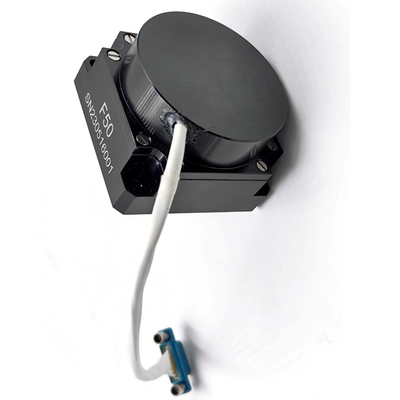

500 องศา / ซี ระยะไฟเบอร์ออปติก ไจโร มือหนึ่งแกน ไจโรอัตราเซ็นเซอร์ ขนาดเล็กหมอก

500deg/S Range Gyro Sensor เครื่องตรวจจับการเคลื่อนไหวแบบหนึ่งแกน เครื่องตรวจจับอัตราการเคลื่อนไหวแบบหนึ่งแกน ราคาถูก ขนาดเล็ก FOG

คําแนะนํา

ผลิตภัณฑ์นี้เป็นเซ็นเซอร์อัตรามุมอัตราเฉื่อย โดยใช้อัตรามุมของตัวนําตามแกนที่รู้สึกของผลิตภัณฑ์หน่วยตรวจจับอัตรามุมของผลิตภัณฑ์คือวงแหวนไฟเบอร์ออปติก, วงจรตรวจจับวงจรปิดดิจิตอลถูกนํามาใช้ในการสกัดความแตกต่างทางแสงของแสงกระจายในทิศทางนาฬิกาและทิศทางตรงข้ามนาฬิกาที่เกิดจากอัตรามุมทางกายภาพภายนอกซึ่งถูกตรวจจับโดยวงแหวนไฟเบอร์ออปติก, และในขณะเดียวกันสัญญาณความดันที่แปลงจากสัญญาณความแตกต่างทางออทคิคถูกนําไปใช้ในการตอบสนองและควบคุมในวงจรปิด, เพื่อให้การปรับปรุงและ demodulation ของสัญญาณถูกทํา,และมีเป้าหมายในการตรวจจับสัญญาณอัตรามุม

ผลิตภัณฑ์นี้ประกอบด้วยหน่วยตรวจจับความเร็วมุมทางแสงและหน่วยตรวจจับสัญญาณ, ให้ข้อมูลเพิ่มมุมแกนเดียวและข้อมูลอุณหภูมิภายใน

ผลิตภัณฑ์ส่วนใหญ่เหมาะสําหรับการใช้งาน เช่น ระบบการนําทางแบบอัตราเฉลี่ย ระบบการตั้งตําแหน่งและแนวทาง และระบบการทําให้ความมั่นคงของเซอร์โว

ปริมาตรหลัก

พลังงาน

ส่วนประกอบหลักของผลิตภัณฑ์คือดังนี้:

1. หน่วยเส้นทางออปติกประกอบด้วย แหล่งแสง SLD, วงจรไฟฟ้าออปติก re, เครื่องปรับระดับเฟสออปติกบูรณาการ, เครื่องเชื่อมต่อไฟฟ้าออปติก และตัวตรวจจับออปติก
2. หน่วยวงจรประกอบด้วยวงจรขับเคลื่อนแหล่งแสง และแผ่นวงจรสัญญาณตรวจจับและควบคุม
3. อะไหล่โครงสร้างของจิโรสโกป

ขนาดรวม (mm): 50 ± 0,1 × 50 ± 0,1 × 32 ± 0,1 (L × W × H);

ขนาดการติดตั้ง (mm): 43 ± 0.1 × 43 ± 0.1 (L × W), Φ3.2 mm × 4, เช่นรูป ดังที่แสดง

ข้อควรระวัง

หมายเหตุที่เกี่ยวข้องคือ ดังนี้

1. เพื่อหลีกเลี่ยงการทําลายผลงานของเครื่อง gyroscope และลดอายุการใช้งานของเครื่อง gyroscopeการเปิดและปิดพลังงานบ่อย ๆ ไม่ควรดําเนินการในกระบวนการใช้เครื่อง gyroscope.
2. ก่อนที่จะเปิดจิโรสโกประบบไฟฟ้าต้องตรวจสอบเพื่อให้แน่ใจว่าไม่มีการตัดสั้นระหว่างจุดไฟฟ้าของไฟฟ้าและระหว่างเปลือก gyroscope และจุดไฟฟ้า;
3. กรณีการทํางานผิดปกติของผลิตภัณฑ์นี้ จะต้องปรึกษาผู้ผลิต
4. จิโรสโกปไฟเบอร์ออปติก เป็นเครื่องมือที่มีความแม่นยํา ดังนั้น ควรใช้มันอย่างระมัดระวังระหว่างการใช้และการขนส่ง
5. ต้องให้แน่ใจว่าสายสัญญาณเข้าและออกของสินค้า และสายไฟฟ้าถูกต้อง
6. มันต้องใช้มาตรการป้องกันสแตติกในกระบวนการติดต่อกับสินค้า
7. ความเข้มข้นของสนามแม่เหล็กรอบสถานที่ของผลิตภัณฑ์ต้องต่ํากว่า 1G

F50A FOB MANUAL.pdf
