| ชื่อแบรนด์: | Firepower |
| เลขรุ่น: | F70G |
| MOQ: | 1 |
| ราคา: | สามารถต่อรองได้ |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 200/เดือน |
เครื่องแปลงไจโรไฟเบอร์ความเสื่อมต่ําและความมั่นคงสูง สําหรับ UAV/AUV/เฮลิคอปเตอร์
ลักษณะ:
● การออกแบบแบบเส้นใยทั้งหมด - อายุการใช้งานยาว, ขนาดกระเป๋าเล็ก, ความมั่นคงสูงและทนต่อการรบกวนมากขึ้น
● เครื่องขัดแยกไฟเบอร์ที่บูรณาการ - เสียการใส่อย่างน้อยและอัตราการดับสูง
● แพ็คเกจขนาดเล็กที่น่าเชื่อถือ - ใช้งานได้อย่างแข็งแกร่งในสิ่งแวดล้อมทุกชนิด เหมาะสําหรับการใช้งานที่หลากหลายในพื้นที่พลเรือนและทหาร
●เทคโนโลยี QuichLaunch - เวลาการเปิดใช้งานต่ําสุด โดยไม่จําเป็นต้องมีการปรับระดับภายนอก
● ความยาวคลื่นที่ดีที่สุด - ปรับปรุงความรู้สึกขึ้น 50% ด้วยโครงสร้างขนาดและราคาเดียวกัน
● การแยกเสียงและการบด - ลดการเดินแบบสุ่มในมุมอย่างสําคัญ
● เทคโนโลยี SelfTrack - ปรับปรุงระยะทางไดนามิกของจิโร
การใช้งาน:
●UAV/AUV/เฮลิคอปเตอร์
●อาวุธนิวเคลียร์
●การบินและการบินอวกาศ
●ระบบนําทางบูรณาการ
●การยืนหยัดพื้นที่ inertial
●การนําทางของรถยนต์
คุณลักษณะการทํางาน:
| ไม่ ไม่ | ปริมาตร | F70G | หน่วย | ความเห็น | |||||
| 1 | ความเร็วมุมสูงสุด | ± 800 | °/s | ||||||
| 2 | ปัจจัยขนาด |
45000 × (1±5%) |
SP/°/s | ||||||
| 3 | ความไม่เส้นตรงของปัจจัยขนาดในอุณหภูมิห้อง | ≤ 50 | ppm | @ 25°C | |||||
| 4 | ความซ้ําของปัจจัยขนาดในอุณหภูมิห้อง | ≤ 50 | ppm | @ 25°C | |||||
| 5 |
ความซ้ําของปัจจัยขนาดในอุณหภูมิเต็ม
|
≤ 100 | ppm | -40°C~+70°C | |||||
| 6 | ความมั่นคงของ Bias ในอุณหภูมิห้อง | ≤0.1 | 10s ((1σ,°/h) | @ 25°C | |||||
| 7 | การซ้ําความคัดค้านในอุณหภูมิห้อง | ≤0.1 | (1σ,°/h) | ความคัดค้าน | |||||
| 8 | การซ้ําความคัดค้านในอุณหภูมิ Tull | ≤0.2 | (1σ,°/h) | -40°C~+70°C | |||||
| 9 | เวลาเปิดตัว | 0 | นาที | ||||||
| 10 | เดินแบบสุ่ม | 0.005 | o/√h | ||||||
| 11 |
ค่า Bias ระหว่างการสั่นสะเทือน/ก่อนการสั่นสะเทือน/ หลังการสั่นสะเทือน |
≤0.3 | °/h | ||||||
| 12 | ค่า Bias ก่อน/หลังการสั่น) | ≤0.3 | °/h | ||||||
| 13 | ความรู้สึกต่อแม่เหล็ก | ≤0.2 | °/h/G | ไม่จําเป็น | |||||
| 14 | ความมั่นคงของ Bias ระหว่างการเปลี่ยน Vacuum | ≤0.3 | °/h | 0~0.085~0Mpa@2นาที | |||||
| 15 | การสั่นสะเทือน |
20Hz ละ 2000Hz
|
Hz/10 นาที | ||||||
| X | Y | Z | |||||||
| 16 | ผลสัมฤทธิ์ | 15g ((3 ครั้ง) | คลื่นซีนส์ครึ่ง / 11ms | ||||||
| ±X | ± Y | ±Z | |||||||
คําอธิบาย:
F70G เป็นเครื่องยี่อุ่นไฟเบอร์ออปติกแบบดิจิทัลแบบปิดวงจรแบบขั้วเดียว ซึ่งเป็นตัวแทนที่สมบูรณ์แบบของเครื่องยี่อุ่นกลไกแบบดั้งเดิมความทนต่อแรงกระแทกความทนทานต่อการสั่นและราคาที่คุ้มค่า
F70G FOG ใช้โปรเซสเซอร์สัญญาณดิจิทัลที่ติดตั้ง ฟิลเตอร์ปรับเปลี่ยนที่บูรณาการลดความมั่นคงของความเสื่อมและมุมเดินสุ่ม 50% - 70%เทคโนโลยีที่ไม่เพียงแค่ลดผลกระทบของอุณหภูมิ แต่ยังปรับปรุงความมั่นคงของ bias ได้อย่างสําคัญความมั่นคงเฉพาะเจาะจงของความคัดค้าน ความคัดค้านการกระแทก ทําให้มันเหมาะสมสําหรับการใช้งานทางทหารและอุตสาหกรรมต่างๆ
F70G เป็นเซ็นเซอร์ความเร็วมุมที่บูรณาการกับแสง, กลไกและไฟฟ้า. มันใช้ผล Sagnac และเทคโนโลยีการทดสอบการควบคุมวงจรปิดกระบวนการและผลตอบสนองโดยความแตกต่างระยะที่ผลิตโดยแสงสว่างการส่ง 2 ดวง, ทําให้กระบวนการวงจรปิดทั้งหมด
อุปกรณ์ประกอบด้วยหน่วยเส้นทางแสง, หน่วยวงจร และหน่วยโครงสร้างขนาดเล็กและเบากว่าเทียบกับไฟฟ้ากลไกโร. มันสามารถใช้ได้อย่างกว้างขวางในระบบกํากับและควบคุมกระสุน ระบบตั้งตําแหน่งและตั้งเป้าของรถถังและรถรบ ระบบติดตามไฟฟ้าของเรือ
พลังงาน
| พลังงานไฟฟ้า | +5V | -5V |
| ความสับสนของแรงดัน | 4.75V ~ 5.25V | -4.75V ~-5.25V |
| ความดันระบวนการระบวนการ | 20mV | 20mV |
| การบริโภคพลังงาน | 1.5A | 0.6A |

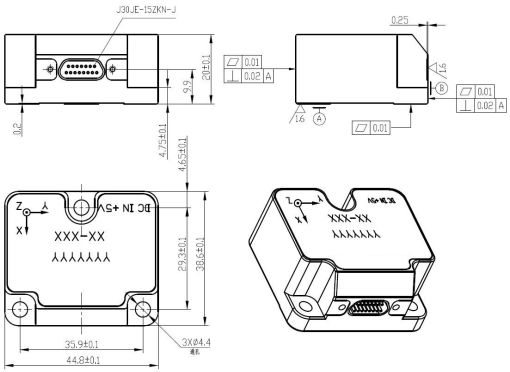

ขนาด:
ความต้องการสําหรับการขนส่งและการเก็บของ GYRO
ประกาศการขนส่ง
a) วางสินค้าตามทิศทางที่แสดงอยู่ในกล่องบรรจุ
b) เมื่อช่วงอุณหภูมิ -40°C+70°C ยอมนําโดยทางถนน ทางรถไฟ ทางอากาศ และทางน้ํา
(c) ให้แน่ใจว่ากล่องบรรจุถูกแนบไว้กับตัวขนส่งโดยไม่ย้ายระหว่างการขนส่ง
ข้อมูลการเก็บ
a) ผลิตภัณฑ์ที่วางอยู่ในกล่องบรรจุ ควรเก็บอยู่ในโกดังปรับอากาศ ภายใต้ความดันชั้นบรรยากาศมาตรฐาน อุณหภูมิแวดล้อม 15°C-35°C
b) ระยะเวลาการเก็บของสินค้าคือ 15 ปี
การบรรจุและการตรวจสอบ
การตรวจสอบการถอดบรรจุ
a) ตรวจสอบลักษณะของกล่องบรรจุของชนและความเสียหายทางกายภาพอื่น ๆ
b) การป้องกันไฟฟ้าสแตติก ควรดําเนินการเมื่อการเอาออกของ
การตรวจสอบเอกสารการจัดส่ง
(a) ใบรับรองคุณสมบัติสินค้า
(b) F70G รายงานการยอมรับของจิโรสโกปไฟเบอร์ออปติกวงจรปิด
c) F70G คําแนะนําการบํารุงรักษาสําหรับจิโรสโกปไฟเบอร์ออปติกวงจรปิด (( 1pcs ต่อชุด)
