| ชื่อแบรนด์: | Firepower |
| เลขรุ่น: | GI200G-B0 |
| MOQ: | 1 |
| ราคา: | สามารถต่อรองได้ |
| เงื่อนไขการจ่ายเงิน: | T/T |
| ความสามารถในการจําหน่าย: | 500/เดือน |
ระบบการนําทางอินเนอร์เซียลใน UAV
คําอธิบายสินค้า

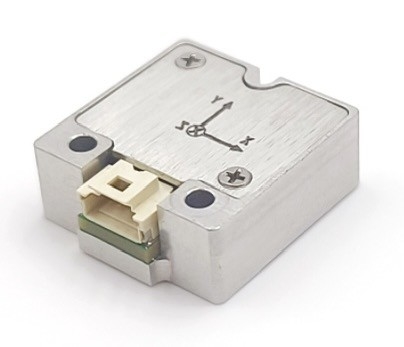

GI200G-B0-IMU เป็นหน่วยวัดความอ่อนแอ (IMU) ที่ใช้เทคโนโลยีการทําเครื่องยนต์ขนาดเล็ก (MEMS) พร้อมเครื่องยิโรสโกป MEMS ที่มีความสามารถสูง และเครื่องวัดความเร็ว MEMSออก 3 ความเร็วมุมและ 3 ความเร่ง.
GI200G-B0-IMU มีความน่าเชื่อถือสูงและสามารถปรับตัวต่อสิ่งแวดล้อมได้อย่างแข็งแกร่งค้นหาและสนามอื่น ๆ.
สนามการใช้งานหลัก
หน้าที่หลัก
ตัวชี้วัดทางเทคนิค
| ปริมาตร | สภาพการทดสอบ | ค่าเฉพาะ | หน่วย | ||
| ความเร็วมุม | ระยะทาง | เครื่องหมุน | 50,010,002,000 | °/s | |
| ความคัดค้าน 0 | ความมั่นคง | อัตราเฉลี่ย 10 วินาที + 70 °C, + 20 °C, -40 °C | 10 | °/h | |
| ความแตกต่างของ Allan + 20 °C | 2 | °/h | |||
| ความแตกต่างของอุณหภูมิทั้งหมดที่ไม่มีความคัดแย้ง | -40 °C ~ + 70 °C, 1 °C/นาที, กลาง 10 วินาที, 1σ | ± 005 | °/s | ||
| ความคัดค้าน 0 | ระยะความเสี่ยง 0 | ± 01 | °/s | ||
| ปัจจัยขนาด | ความไม่เชิงเส้น | +20°C | 0.01 | % FS | |
| ความแม่นยําของปัจจัยขนาด | การเปลี่ยนแปลงวงจรชีวิต การทดสอบเร่ง | 0.2 | % FS | ||
| อัตราความรู้สึกต่อการเร่ง | 8 | °/h/g | |||
| ความกว้างแบนด์วิธ | 3dB | 200 | Hz | ||
| ความช้าของข้อมูล | ไม่รวมเวลาส่ง | < 5 | ms | ||
| การเร่ง | ระยะทาง | 16,200 | g | ||
| ความคัดค้าน 0 | ความมั่นคง | อัตราเฉลี่ย 10 วินาที + 70 °C, + 20 °C, -40 °C | 0.5 | กิโลกรัม | |
| ความแตกต่างของ Allan + 20 °C | 0.1 | กิโลกรัม | |||
| ความแตกต่างของอุณหภูมิทั้งหมดที่ไม่มีความคัดแย้ง | -40 °C ~ + 70 °C ความเปลี่ยนแปลง 1 °C/นาที | 1 | กิโลกรัม | ||
| ความคัดค้าน 0 | ระยะความเสี่ยง 0 | 5 | กิโลกรัม | ||
| ปัจจัยขนาด | ความซ้ําของการเริ่มต้นต่อเนื่อง | +70°C +20°C -40°C | 100 | ppm | |
| ความไม่เชิงเส้น | +20°C | 0.02 | % FS | ||
| ความแม่นยําของปัจจัยขนาด | การเปลี่ยนแปลงวงจรชีวิต การทดสอบเร่งแทน | 0.3 | % FS | ||
| ความกว้างแบนด์วิธ | 3dB | 200 | Hz | ||
| เวลาเริ่มต้น | ระยะเวลาจากการเปิดถึงการออกข้อมูลที่ถูกต้อง | 500 | ms | ||
| 3 แกน gyros และ 3 แกนเร่ง | +70°C +20°C -40°C | 0.05 | ° | ||
| อัตราการไม่ตรงตรงระหว่างแกนใดสองแกน | |||||
| ขนาดรวม | LxWxH | 22.4×24×9 | mm | ||
| น้ําหนัก | 10 | g | |||
| พลังงานไฟฟ้า | 5±05 | V | |||
| Ripple | พี-พี | 100 | mV | ||
| การบริโภคพลังงาน | 0.5 | W | |||
| สถานที่ใช้ | อุณหภูมิการทํางาน | -40~+80 | °C | ||
| อุณหภูมิการเก็บรักษา | -45~+85 | °C | |||
| ผลสัมฤทธิ์ | 1000g0.5ms | ||||
| การสั่นสะเทือน | 20 ~ 2000Hz | ||||
| 60.06 กรัม | |||||
| อัตราการปรับปรุงการสื่อสาร | UART 1 ช่อง | 500 (ตามปกติ) | Hz | ||
| 1000 (สูงสุด) | |||||
| อัตราการสื่อสาร | UART 1 ช่อง | 460.8 (ปกติ) | kbps | ||
| 921.6 (สูงสุด) | |||||
| ความน่าเชื่อถือ | MTBF | 20000 | h | ||
| เวลาทํางานต่อเนื่อง | 120 | h | |||
อินเตอร์เฟซไฟฟ้า
GI200G-B0-IMU ใช้ตัวเชื่อมภายในบ้าน 6PIN ด้วยฟังก์ชันล็อคสําหรับการเชื่อมต่อกัน
รูปแบบอินเตอร์เฟซ: A1008 WR-S-6P สายท้ายการจับคู่ที่แนะนําคือ A1008H-6P + A1008-T/G หรือ 5013300600 (6p) + 5013340000.
ขนาดสินค้า
L22.4mm x W24mm x H9mm ((L x W x H)
