ไจโรมาตรความเร่ง IMU
Created with Pixso.

การบริโภคพลังงานที่ต่ํา เครื่องตรวจจับ Imu สําหรับความกว้างแบนด์ 3dB 330Hz Random Walk 0.26o/√h

การบริโภคพลังงานที่ต่ํา เครื่องตรวจจับ Imu สําหรับความกว้างแบนด์ 3dB 330Hz Random Walk 0.26o/√h

ชื่อแบรนด์: Firepower
เลขรุ่น: 16488C
ข้อมูลรายละเอียด
สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
CE
ช่วงไจโร:
±450°/วินาที
ไจโรความเสถียรของอคติเป็นศูนย์:
5.1°/ชม.
แอค เรนจ์:
±18กรัม
ความเสถียรของอคติศูนย์ของ Acc:
0.07มก.
แบนด์วิดธ์ (-3dB):
330เฮิรตซ์
เดินสุ่ม:
0.26º/√ชม.
อินเตอร์เฟซ:
1 ช่อง SPI/UART/CAN
การบริโภคพลังงาน:
0.6W
เน้น:

KT-EX 9-2 เซ็นเซอร์ Imu

,

เซ็นเซอร์ Imu ความแม่นยําสูง

,

เครื่องตรวจจับ Imu 330Hz

คำอธิบายผลิตภัณฑ์

คำอธิบายผลิตภัณฑ์

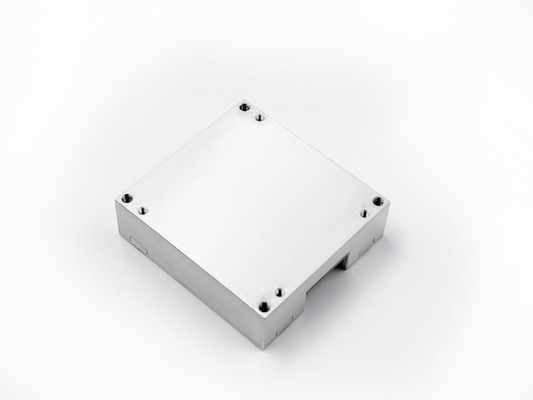

The 16488C หน่วยวัดความเฉื่อยหลายองศาอิสระเป็นระบบความเฉื่อยที่สมบูรณ์พร้อมไจโรสโคปสามแกน, เครื่องวัดความเร่งสามแกน, เครื่องวัดสนามแม่เหล็กสามแกน และเซ็นเซอร์วัดความดันในตัวสำหรับวัดพารามิเตอร์มุมสามแกนของตัวพา เช่น อัตรา, ความเร่ง, สนามแม่เหล็กสามแกน, ความดันอากาศ ฯลฯ, ข้อมูลเอาต์พุตหลังจากการชดเชยข้อผิดพลาด (รวมถึงการชดเชยอุณหภูมิ, การชดเชยมุมที่ไม่ตรงกันในการติดตั้ง, การชดเชยแบบไม่เป็นเชิงเส้น ฯลฯ) ตามโปรโตคอลการสื่อสารผ่าน SPI

  1. ไจโรสโคปดิจิตอลสามแกน:
    1. ± 450º/s ช่วงการวัดแบบไดนามิก;
    2. ความเสถียรของศูนย์อคติ: 5.1 °/h
  2. เครื่องวัดความเร่งดิจิตอลสามแกน:
    1. ± 18 g ช่วงการวัดแบบไดนามิก;
    2. ความเสถียรของศูนย์อคติ: 0.07mg (ALLAN);
  3. ความน่าเชื่อถือสูง: MTBF > 20000h;
  4. รับประกันความแม่นยำภายในช่วงอุณหภูมิเต็ม (-40 ºC ~ 70 ºC): อัลกอริธึมการสอบเทียบและชดเชยอุณหภูมิประสิทธิภาพสูงในตัว;
  5. เหมาะสำหรับการทำงานภายใต้สภาวะการสั่นสะเทือนที่รุนแรง;
  6. อินเทอร์เฟซ 1 ช่อง UART, 1 ช่อง SPI, 1 ช่อง CAN


พารามิเตอร์ทางเทคนิค


พารามิเตอร์ เงื่อนไขการทดสอบ ต่ำสุด ทั่วไป สูงสุด หน่วย
ไจโร ช่วงการวัดแบบไดนามิก กำหนดค่าได้ (สูงสุด ± 1000)
±450
º/s
ความไม่เสถียรของศูนย์อคติ ความแปรปรวนของ Allan, ดีกว่า
5.1
º/h
ความเสถียรของศูนย์อคติ 1 วินาทีราบรื่น, rms, ดีกว่า
30
º/h
ศูนย์อคติในช่วงอุณหภูมิเต็ม -40 ºC ~ 85 ºC, 10 วินาทีราบรื่น, rms
0.03
º/s
การเดินแบบสุ่ม
0.26
º/√h
ความสามารถในการทำซ้ำของศูนย์อคติ
100
º/h
สัญญาณรบกวนเอาต์พุต ไม่มีการกรอง, rms
0.135
º/s
ความสามารถในการทำซ้ำของปัจจัยมาตราส่วน
0.1
%
ความไม่เป็นเชิงเส้นของปัจจัยมาตราส่วน FS=450 º/s
0.01
%FS
แบนด์วิดท์ (-3dB)

330
Hz
การเชื่อมต่อข้าม

0.1
%
เครื่องวัดความเร่ง ช่วงการวัดแบบไดนามิก กำหนดค่าได้ (สูงสุด ± 40)
±18
g
ความเสถียรของศูนย์อคติ ความแปรปรวนของ Allan
0.07
mg
ศูนย์อคติในช่วงอุณหภูมิเต็ม -40 ºC ~ 85 ºC, 10 วินาทีราบรื่น, rms
5
mg
การเดินแบบสุ่ม
0.029
m/s/√h
ความสามารถในการทำซ้ำของศูนย์อคติ
5
mg
สัญญาณรบกวนเอาต์พุต ไม่มีการกรอง, rms
1
mg
ความสามารถในการทำซ้ำของปัจจัยมาตราส่วน
0.1
%
ความไม่เป็นเชิงเส้นของปัจจัยมาตราส่วน FS=10g
0.1
%FS
แบนด์วิดท์ (-3dB)

330
Hz
การเชื่อมต่อข้าม

0.1
%
เครื่องวัดสนามแม่เหล็ก ช่วงการวัดแบบไดนามิก

±2.5
เกาส์
ความไว

0.1
mgauss/LSB
ความไม่เป็นเชิงเส้น

0.5
%FS
บารอมิเตอร์ ช่วงความดัน
300
1100 mbar
ความไว

6.1 × 10-7
mbar/LSB
ข้อผิดพลาดทั้งหมด

4.5
mbar
ข้อผิดพลาดสัมพัทธ์

2.5
mbar
ความไม่เป็นเชิงเส้น

0.1
%FS
อินเทอร์เฟซการสื่อสาร 1 spi ความถี่สัญญาณนาฬิกาอินพุต

15 MHz






ลักษณะทางไฟฟ้า แรงดันไฟฟ้า DC 2.5 3.3 ± 10% 5 V
การใช้พลังงาน

0.6 1 W
ระลอกคลื่น P-P

100 mV
น้ำหนัก

48±2
g
สภาพแวดล้อมการใช้งาน อุณหภูมิในการทำงาน ปรับขนาดได้ -40
85 ºC
อุณหภูมิในการจัดเก็บ
-55
85 ºC
การสั่นสะเทือน

10~2000Hz,6.06g

แรงกระแทก

5000g,0.1ms


ขนาด
