| ชื่อแบรนด์: | Firepower |
| Model Number: | F50B |
| ขั้นต่ำ: | 1 ตัว |
| ราคา: | US$2,800.00~3,000.00 |
| เงื่อนไขการจ่ายเงิน: | L/C, T/T |
| ความสามารถในการจําหน่าย: | 100 ชิ้นต่อเดือน |
1.1การทบทวนสินค้า

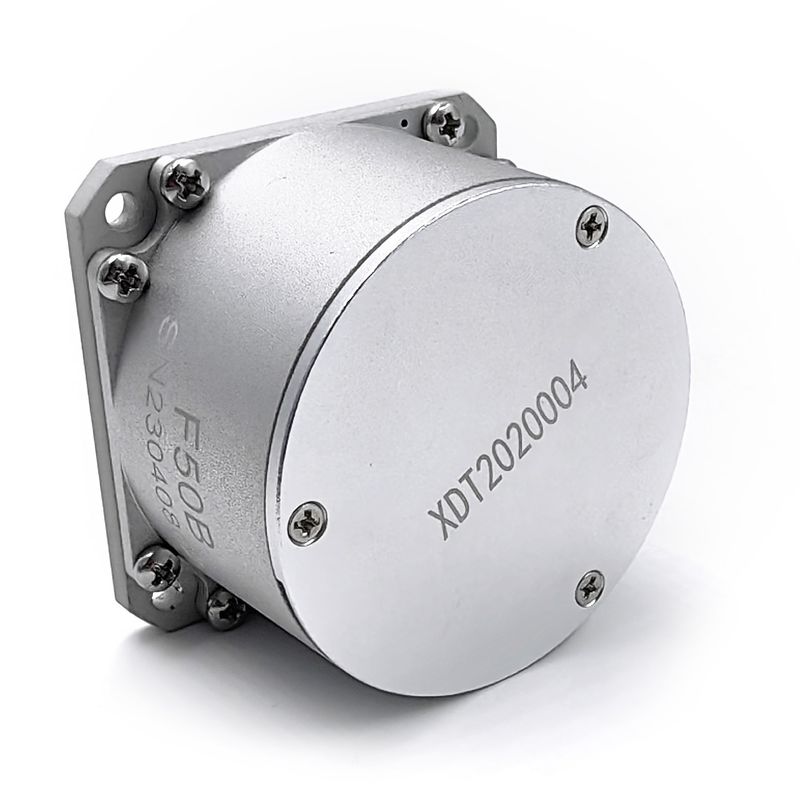

ผลิตภัณฑ์นี้เป็นเซ็นเซอร์อัตรามุมอัตราเฉื่อย โดยใช้อัตรามุมของตัวนําตามแกนที่รู้สึกของผลิตภัณฑ์หน่วยตรวจจับอัตรามุมของผลิตภัณฑ์คือวงแหวนไฟเบอร์ออปติก, วงจรตรวจจับวงจรปิดดิจิตอลถูกนํามาใช้เพื่อสกัดความแตกต่างทางแสงของแสงกระจายตามทิศทางนาฬิกาและตรงข้ามทิศทางนาฬิกาที่เกิดจากอัตรามุมทางกายภาพภายนอกซึ่งถูกตรวจจับโดยวงแหวนไฟเบอร์ออปติก, และในขณะเดียวกันสัญญาณความดันที่แปลงจากสัญญาณความแตกต่างทางแสงถูกนําไปใช้ในการตอบสนองและควบคุมในวงจรปิด, เพื่อให้การปรับปรุงและ demodulation ของสัญญาณ,และมีเป้าหมายในการตรวจจับสัญญาณอัตรามุม
1.2 ฟังก์ชัน
ผลิตภัณฑ์นี้ประกอบด้วยหน่วยตรวจจับความเร็วมุมทางแสงและหน่วยตรวจจับสัญญาณ ให้ข้อมูลเพิ่มมุมในแกนเดียว และข้อมูลอุณหภูมิภายใน
1.3 การใช้งาน
ผลิตภัณฑ์ส่วนใหญ่เหมาะสําหรับการใช้งาน เช่น ระบบการนําทางแบบอัตราเฉลี่ย ระบบการตั้งตําแหน่งและแนวทาง และระบบการทําให้ความมั่นคงของเซอร์โว
ผลิตภัณฑ์ประกอบด้วยส่วนประกอบดังต่อไปนี้:
(a) ส่วนประกอบเส้นทางแสง
b) บอร์ดวงจรสัญญาณตรวจจับและควบคุม
(c) กระดูกวงแหวนไฟเบอร์ออปติก, เปลือกและส่วนโครงสร้างอื่น ๆ
1.3ขนาด
ขนาดรวม (mm): 50 ± 0,1 × 50 ± 0,1 × 36 ± 0,1 (L × W × H);
ขนาดการติดตั้ง (mm):สกรู 41 X 41, 4 M3
ขนาด
อินเตอร์เฟซไฟฟ้า
| หมายเลขปิน | คํานิยาม | อธิบาย |
| 1,9 | T+ | การออก Port ซีเรียล RS422 + |
| 2,10 | T- | การออก Port ซีเรียล RS422- |
| 4,5 | +5VA | พลังงานอานาล็อก + 5V |
| 6,7 | AGND | แผ่นดินพลังงานแบบแอนาล็อก |
| 8,15 | -5VA | พลังงานไฟฟ้าแบบอนาล็อก -5V |
| 12,13 | VCC | ไฟฟ้าดิจิตอล + 5/+ 3.3V |
| 11,14 | GND | ดินพลังงานดิจิตอล |
