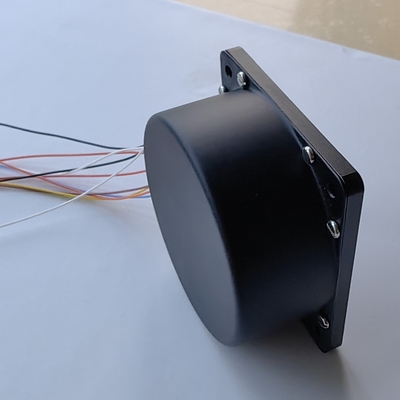

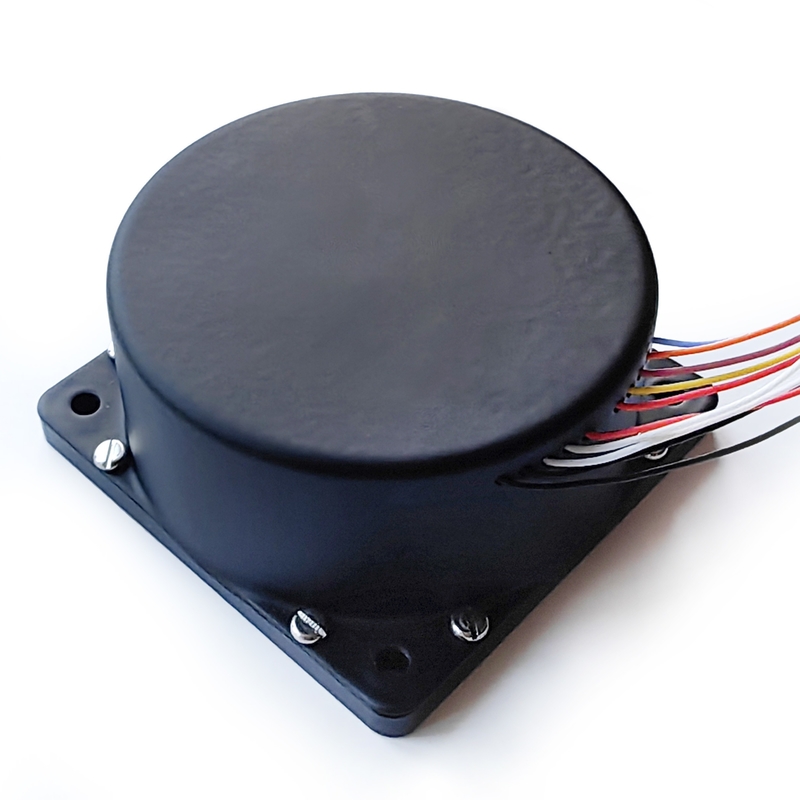

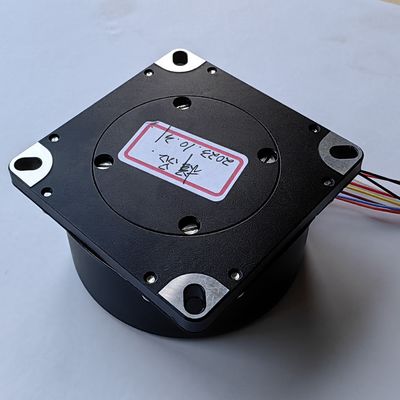

รูปแบบดิจิทัล Close-Loop ไฟเบอร์ออปติก ไจโรสโกป ต่ํา Zero Bias Satbility

ชื่อแบรนด์:	Firepower
เลขรุ่น:	F70A
MOQ:	1 ตัว
ราคา:	US$3,150.00~3,250.00
เงื่อนไขการจ่ายเงิน:	T/T
ความสามารถในการจําหน่าย:	500 ชิ้นต่อเดือน

ข้อมูลรายละเอียด

คำอธิบายผลิตภัณฑ์

ข้อมูลรายละเอียด

สถานที่กำเนิด:

เซินเจิ้นประเทศจีน

ได้รับการรับรอง:

ช่วงการวัด:

±400~±800°/วินาที

ความเสถียรของอคติเป็นศูนย์:

≤0.05°/ชม., 10 วินาที

การทำซ้ำแบบ Zero Bias:

≤0.05°/ชม

ค่าสัมประสิทธิ์การเดินแบบสุ่ม:

≤0.005°/√ชม.

สเกลแฟกเตอร์ไม่เป็นเชิงเส้น:

≤50ppm

ความสามารถในการทำซ้ำของสเกลแฟกเตอร์:

≤50ppm

อิสัมเมตรของปัจจัยขนาด:

≤50ppm

เวลาเริ่มต้น:

≤1วินาที

แบนด์วิธ:

500เฮิร์ต

พลังงานไฟฟ้า:

±5±0.15V

พลัง:

≤6วัตต์

อุณหภูมิการทํางาน:

-40~+70°c

อุณหภูมิในการจัดเก็บ:

-55~+85°C

การสั่นสะเทือน:

20 ~ 2000Hz, 0.06g2/Hz

ผลกระทบ:

30 ก., 11 มิลลิวินาที

อัตราบอด:

921600 (ปรับแต่งได้) bps

โหมดเอาต์พุต:

RS-422

เครื่องเชื่อม:

J30J-15TJL/(ปรับแต่งได้)

ขนาดโดยรวม:

70 มม.* 70 มม. * 30 มม

การติดตั้ง:

62mm*62mm

รายละเอียดการบรรจุ:

ฟองน้ำและกล่อง

สามารถในการผลิต:

500 ชิ้นต่อเดือน

เน้น:

จีโรสโกปไฟเบอร์ออปติก ลดความคัดค้านศูนย์

จีโรสโกปไฟเบอร์ออปติกลุป

ไจโรไฟเบอร์ออปติกลูป

คำอธิบายผลิตภัณฑ์

ข้อมูลพื้นฐาน

รุ่น NO.

F70

การวัดปริมาณหลุม

เพียงคนเดียว

ระดับความแม่น

00.05 องศา/ชั่วโมง

การจัดอันดับ IP

IP67

การรับรอง

ปรับแต่ง

ระยะวัด

800 องศา/เซล

ความมั่นคงของ Bias

00.05 องศา/ชั่วโมง

คออฟเซนต์การเดินแบบสุ่ม

00.005 องศา/ชั่วโมง

พลังงาน

อัตรา Baud

115200 ~ 921600Hz

แพ็คเกจการขนส่ง

สปอง และกล่อง

รายละเอียด

70mm × 70mm × 32mm

รหัส HS

9031809090

ความสามารถในการผลิต

500/เดือน

คําอธิบายสินค้า

วงจรความกว้างสูง สายไฟเบอร์ออปติก ความแม่นยําสูง จิโรสโกป เวลาเปิดตัวสั้น

ไจโรสโกปไฟเบอร์ออปติก เป็นเซนเซอร์ไฟเบอร์ที่มีความรู้สึกต่ออัตรามุมคลื่นแสงที่ออกมาจากแหล่งแสงถูกแยกออกเป็นสองโดยเครื่องแยกรังสี, และขั้วแสงสองจะตามทิศทางด้านหน้าและด้านหลังตามลําดับ. เลื่อนไปตามทิศทางกลับและกลับไปที่ขั้วแยกขั้ว

โครงสร้างและลักษณะของสินค้า
โครงสร้าง gyroscope ติดตามแผนการออกแบบโครงสร้างวงแหวนไฟเบอร์ออปติกเฉพาะอย่างยิ่ง และจากการออกแบบรวมขนาดเล็ก ความมั่นคงของโครงสร้าง (ความต้านทานต่อการกระแทกและการสั่นสะเทือน)ป้องกันการสะท้อนเสียง, ความสมดุลทางโครงสร้าง, ความสะดวกในการติดตั้งและการออกแบบความร้อน (คุณสมบัติอุณหภูมิ) และด้านอื่น ๆ ถูกพิจารณา และโครงสร้างที่มีการ gyro ถูกปรับปรุงและออกแบบ

ปริมาตรหลักของจีโร
ค่าปริมาณขนาดที่ไม่เป็นเส้นตรง: ≤50ppm (1σ)
อิสัมเมตรของปัจจัยปริมาณ: ≤50ppm (1σ)
ความซ้ําของปัจจัยปริมาณ: ≤50ppm (1σ)
ระยะความแรง:±300°/s
ความมั่นคงของความเสื่อม 0: ≤005°/h (1σ)
ความซ้ําซ้ําความคัดค้านศูนย์: ≤005°/h (1σ)
คอยเฟอริเอ็นท์การเดินสุ่ม: ≤0005°/√h
ความกว้างแบนด์: ≥200Hz
น้ําหนัก: ≤ 250 กรัม

อินเตอร์เฟซ

จํานวนหน่วย	คํานิยาม	คําสังเกต
1	+5V	ความแรงเข้า +5V
2	+5V	ความแรงเข้า +5V
3	-5V	-5V ไฟไฟฟ้าเข้า
4	-5V	-5V ไฟไฟฟ้าเข้า
5	± 5VGND	แผ่นดินพลังงาน (หมายเหตุ: ไม่ควรเชื่อมต่อกับกระเป๋า gyroscope)
6	± 5VGND	แผ่นดินพลังงาน (หมายเหตุ: ไม่ควรเชื่อมต่อกับกระเป๋า gyroscope)
7	T+	สัญญาณออกของไจโร+
18	T-	สัญญาณออกของไจโร
ส่วนที่เหลือ	ปิดการทํางาน
