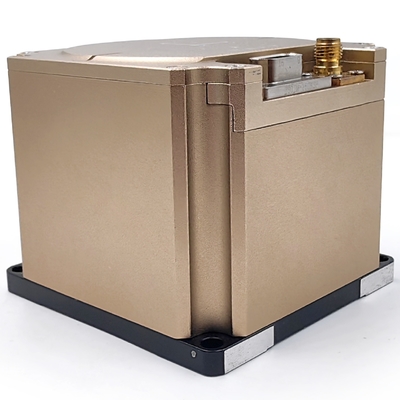

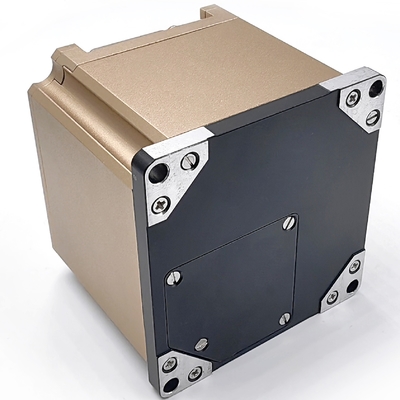

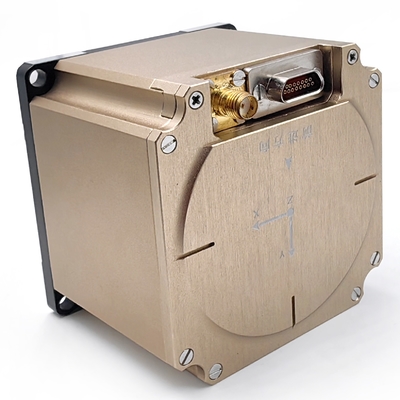

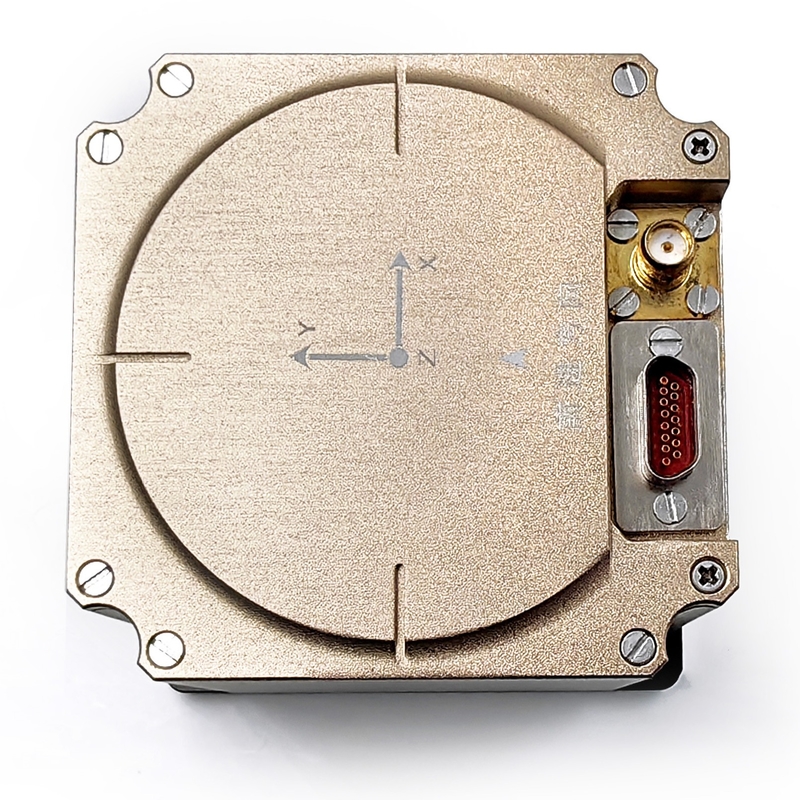

ระบบการนําทางอินเทอร์เซียลอินเทอร์เซียล GNSS/INS ไมโครนาโนอินเทกรีต ไฟเบอร์ออปติก จิโรสโกป

ชื่อแบรนด์:	Firepower
เลขรุ่น:	INS100
MOQ:	1 ตัว
ราคา:	US$2,000.00~3,000.00
เงื่อนไขการจ่ายเงิน:	T/T
ความสามารถในการจําหน่าย:	100 ชิ้นต่อเดือน

ข้อมูลรายละเอียด

คำอธิบายผลิตภัณฑ์

ข้อมูลรายละเอียด

สถานที่กำเนิด:

เชียงใหม่, จีน

ได้รับการรับรอง:

วัสดุ:

สแตนเลส

ขนาด:

68 มม.* 71 มม. * 60 มม

พลัง:

9-36V

ช่วงไจโร:

±300°/วินาที

ไจโรความเสถียรของอคติเป็นศูนย์:

≤1.0°/ชม

แอค เรนจ์:

±50ก

ความเสถียรของอคติศูนย์ของ Acc:

≤100ug

ความแม่นยำในการมุ่งหน้าไปทางทิศเหนือด้วยตนเอง:

≤1.5°/คอสลิตร

ความแม่นยำในการวัดมุมราบ:

≤0.2°

การสั่นสะเทือน:

20 ~ 2000Hz

อินเทอร์เฟซการสื่อสาร:

สามารถ/RS422/เครือข่าย

น้ําหนัก:

≤0.51กก

รายละเอียดการบรรจุ:

ฟองน้ำและกล่อง

สามารถในการผลิต:

100 ชิ้นต่อเดือน

เน้น:

จีโรสโคปอินเทกรีตไมโครนาโนไฟเบอร์ออปติค

จีโรสโกปไฟเบอร์ออปติก (GNSS/INS)

ระบบนําทางอินเนอร์เซียลที่บูรณาการแบบไมโครนาโน

คำอธิบายผลิตภัณฑ์

คําอธิบายสินค้า

INS-100 เป็นระบบการนําทางบูรณาการแม่นยําสูง มีเครื่องจักรกลไกโรสโกป 40 สายไฟเบอร์ออปติก 3 เครื่อง ที่พัฒนาโดยตนเองและทําการตั้งตําแหน่งและการนําทางแม่นยําสูงในสภาพแวดล้อมที่ซับซ้อน ผ่านการผสมผสานหลายเซนเซอร์และอัลการิทึมการนําทางบูรณาการ. ผลิตภัณฑ์มีความน่าเชื่อถือสูงและความสามารถปรับปรุงสิ่งแวดล้อมที่แข็งแรง. ผลิตภัณฑ์สามารถใช้ได้อย่างกว้างขวางในการขับขี่ที่ฉลาด, UAV, การสํารวจและการแผนภูมิการ์ตูน, กัมพัสทางทะเล, พลาตฟอร์มที่มั่นคง,โป้ไฟฟ้าแสง, ยานดําน้ําและสาขาอื่น ๆ



ฟังก์ชันหลักของระบบนําทางบูรณาการคือดังนี้1. ปฏิบัติการปรับตรงเบื้องต้นจะสําเร็จโดยการใช้ผลิตของอุปกรณ์ inertial และการปรับตรงฐานสั่นและการปรับตรงการเคลื่อนไหวสามารถดําเนินการ;
2ข้อมูล GPS ที่ได้รับจากภายนอกสามารถใช้ในการสมบูรณ์หน้าที่นําทางและข้อมูลผลิต เช่นมุม ความเร็วและตําแหน่ง
3. หลังจากสัญญาณดาวเทียมหายไป, การออกของอุปกรณ์ inertial และ input odometer สามารถใช้เพื่อดําเนินการคํานวณการนําทาง;
4. มันสามารถผลิตการทํางานสูงและอัตราการตัวอย่างสูง การผลิตแพร่ gyros และเพิ่มข้อมูลแพร่สําหรับการควบคุมแพลตฟอร์มที่มั่นคง
5. ปริมาตรโปรแกรมและการปรับปรุงสามารถอัพเกรดออนไลน์ผ่านสาย serial port

ปริมาตรเทคนิค

เทคโนโลยีไจโร

โครงการ		ตัวชี้วัด	คําสังเกต
ไจโร	ระยะการวัด	-300°/s ~+300°/s
	การแก้ไข	≤0.5°/h
	อุปถัมภ์ของความคัดค้าน	-1.0°/h ~+1.0°/h
	เดินตามที่สุ่ม	00.05 o / h
	ความมั่นคงของ Bias ในอุณหภูมิห้อง	≤0.3°/h ((1σ)	10 วินาทีการชะลอ ผลการทดสอบ 1 ชั่วโมง
	ความมั่นคงของ Bias ในอุณหภูมิเต็ม	≤0.5°/h ((1σ)	10 วินาทีการชะลอ ผลการทดสอบ 1 ชั่วโมง
	ความซ้ําของ Bias ในอุณหภูมิธรรมดา	≤0.3°/h ((1σ)	สถิติของ 6 ข้อมูลการทดสอบ
	การซ้ําความคัดค้านที่อุณหภูมิเต็ม	≤0.5°/h ((1σ)	รับ Biasdata 2 ครั้ง ในอุณหภูมิเต็ม, อุณหภูมิสูง, อุณหภูมิต่ํา และ อุณหภูมิปกติ
	ความไม่เส้นตรงของปัจจัยขนาด	≤ 200ppm	อุณหภูมิเต็มและอุณหภูมิคง
	ความซ้ําซ้ําของปัจจัยขนาด	≤ 200ppm ((1σ)	อุณหภูมิเต็มและอุณหภูมิคง
	เวลาเริ่มทํางานของไจโร	≤ 5s
	ความกว้างแบนด์บานด์ของไจโร	300Hz	การรับประกันการออกแบบ การทดสอบชุด
	ความผิดพลาดการติดตั้งที่เหลือของจิโรสโกปสามแกน	≤ 30"

ตัวชี้วัดทางเทคนิคของเครื่องเร่ง

โครงการ		ตัวชี้วัด	คําสังเกต
การเร่ง	ระยะการวัด	-50 กรัม ~ +50 กรัม	การรับประกันการออกแบบและการเลือก
	ความไม่เส้นตรงของปัจจัยขนาด	≤ 200ppm	การรับประกันการออกแบบและการเลือก
	ความมั่นคงของ Bias ในอุณหภูมิเต็ม	≤ 100ug ((1σ)	10 วินาทีการชะลอ ผลการทดสอบ 1 ชั่วโมง
	การซ้ําความคัดค้านที่อุณหภูมิเต็ม	≤ 100ug ((1σ)	รับ Biasdata 2 ครั้ง ในอุณหภูมิเต็ม, อุณหภูมิสูง, อุณหภูมิต่ํา และ อุณหภูมิปกติ
	ความซ้ําซ้ําของปัจจัยขนาด	≤ 100ppm ((1σ)	การรับประกันการออกแบบและการเลือก
	เดินตามที่สุ่ม	≤ 0.02m/s/h1/2
	บวกเวลาเริ่มต้น	≤ 5s
	ความผิดพลาดในการติดตั้งการบวกสามแกน	≤ 30"

ความแม่นยําของการจัดอันดับ

โครงการ		ตัวชี้วัด	คําสังเกต
ความแม่นยําของการจัดอันดับ	ทิศเหนือมองหาเวลา	≤5 นาที	โดยทั่วไปมาตรฐานคือ 3 นาทีหรือ 5 นาที
	ความซ้ําซ้ําของมุมการจัดตั้งเส้นทาง	≤1°/cosL	1σ
	ความสามารถในการซ้ําการปรับปริมาณเสียง	≤0.05°	1σ
	ความสามารถซ้ําซ้ําในการจัดตั้งมุมม้วน	≤0.05°	1σ
	รูปแบบมองทิศเหนือ	ไม่จําเป็น	มันสามารถตระหนักถึงการสวิงเบสการสอดคล้อง GPS ช่วยเหลือการสอดคล้องระหว่างการเดินทาง การสอดคล้องการเคลื่อนไหวทางเดินทางอเนอร์เชียล

ความแม่นยําการนําทางแบบบูรณาการ (มีประสิทธิภาพจากดาวเทียม)

โครงการ		ตัวชี้วัด	คําสังเกต
ความแม่นยําของการจัดอันดับ	ทิศเหนือมองหาเวลา	≤5 นาที	โดยทั่วไปมาตรฐานคือ 3 นาทีหรือ 5 นาที
	ความซ้ําซ้ําของมุมการจัดตั้งเส้นทาง	≤1°/cosL	1σ
	ความสามารถในการซ้ําการปรับปริมาณเสียง	≤0.05°	1σ
	ความสามารถซ้ําซ้ําในการจัดตั้งมุมม้วน	≤0.05°	1σ
	รูปแบบมองทิศเหนือ	ไม่จําเป็น	มันสามารถตระหนักถึงการสวิงเบสการสอดคล้อง GPS ช่วยเหลือการสอดคล้องระหว่างการเดินทาง การสอดคล้องการเคลื่อนไหวทางเดินทางอเนอร์เชียล

ความแม่นยําการนําทางแบบอเนอร์เซียล (ดาวเทียมที่ไม่ใช้)

โครงการ		ตัวชี้วัด	คําสังเกต
ความแม่นยําในการนําทางแบบอินเนอร์เซียล	ความแม่นยําของการบํารุงมุมทาง	≤2°/h
	ความแม่นยําในการถือมุม Pitch	≤0.2°/h
	ความแม่นยําของการบํารุงความถูกต้องของมุมการม้วน	≤0.2°/h
	ความแม่นยําในการตั้งตําแหน่งโดยเฉพาะความอ่อนแอ	≤20m ((100s)	CEP โดยไม่มีการสนับสนุนข้อมูลภายนอก
	ความแม่นยําในการตั้งตําแหน่งของระบบการนําทางอินทิกรเมเตอร์	≤ 0.2% (ระยะทางมากกว่า 3 กม.)
	ความแม่นยําในการตั้งตําแหน่งของระบบการนําทางอินทิกรเมเตอร์	≤1m ((50s)
