| ชื่อแบรนด์: | FIREPOWER |
| เลขรุ่น: | Ins500D |
| ขั้นต่ำ: | 1 |
| ราคา: | 7000$ |
| เงื่อนไขการจ่ายเงิน: | L / C, T / T, เวสเทิร์นยูเนี่ยน |
| ความสามารถในการจําหน่าย: | 500/เดือน |
คําอธิบายสินค้า

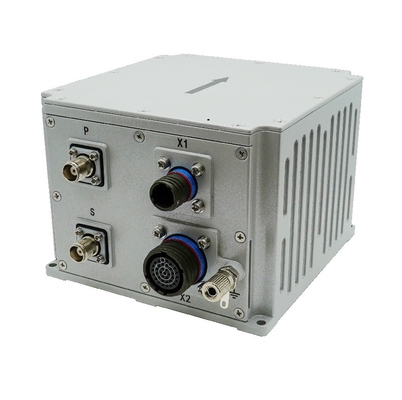

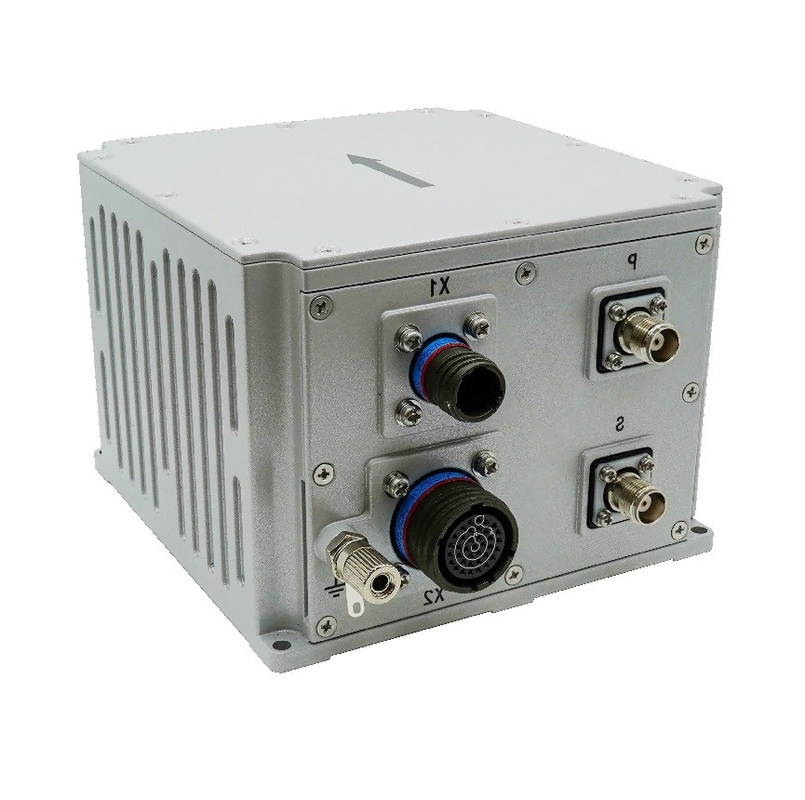

ระบบนําทางอินเทรนเน็ตแบบไฟเบอร์ออปติก INS500D เป็นระบบที่พัฒนาขึ้นจากจิโรสโกปแบบไฟเบอร์ออปติกแบบปิดวงจร, แอคเซเลโรเมตร และบอร์ดรับ GNSS ระดับสูงที่มีประสิทธิภาพในราคาสูงและถูกผลิตผ่านการผสมผสานหลายเซนเซอร์และอัลการิทึมคํานวณการนําทาง, ซึ่งตอบสนองความต้องการในการวัดความแม่นยําของความตั้งใจ, แนวทางและข้อมูลตําแหน่งในสาขาการใช้งานของ ระบบการวัดเคลื่อนที่ระยะกลางและความแม่นยําสูงและ UAV ใหญ่
ระบบมีระบบจราจรอินเนอร์เซียล / ดาวเทียมที่บูรณาการ และโหมดอินเนอร์เซียลบริสุทธิ์
ในโหมดการนําทางอินเนอร์เซียล / ดาวเทียมที่บูรณาการ ข้อมูลตําแหน่งดาวเทียมที่ได้รับจากเครื่องรับ GNSS สามารถใช้ในการนําทางบูรณาการ และการปรับ pitch, roll, course, positionความเร็ว, เวลาและข้อมูลอื่น ๆ ของตัวนําสามารถออก; หลังจากสัญญาณสูญเสีย, ตําแหน่ง, ความเร็วและท่าที่คํานวณโดยความอ่อนแอซึ่งการปั่นและการม้วนต้องถูกต้อง, ฟังก์ชันการดําเนินการทางมีให้บริการในเวลาสั้นและความแม่นยําการตั้งตําแหน่งระดับเมตรมีให้บริการในเวลาสั้นข้อมูลหลังการประมวลผล สามารถออกให้โปรแกรมหลังการประมวลผล.
หลังจากการเริ่มต้นโหมดเฉพาะอัตโนมัติ (นั่นคือ การผสมผสาน GPS ไม่เคยถูกดําเนินการหลังจากเปิดไฟ และถ้ามันเสียล็อคอีกครั้งหลังจากผสมผสาน มันเป็นส่วนหนึ่งของโหมดการนําทางบูรณาการ)มันมีฟังก์ชันการวัดอารมณ์ที่แม่นยํา, สามารถออกเสียงการสับสนและทิศทางการม้วน, และโหมด inertial ธรรมดาสามารถหาทิศเหนือ statically.
ปริมาตรเทคนิค
|
ปริมาตร |
ตัวชี้วัดทางเทคนิค |
|
|
ความแม่นยําของตําแหน่ง |
จุดเดียว (RMS) |
1.2m |
|
RTK(RMS) |
2 ซม + 1ppm |
|
|
ล็อค-เสีย ความถูกต้อง (CEP) |
1.8nm/h 2 ‰ D, โดย D คือระยะทางที่เดินทาง (ไม่จํากัด, DVL หรือผสมเครื่องวัดทาง) |
|
|
หมวดหมู่ (RMS) |
การค้นหาความแม่นยําของทางทิศเหนือ |
0.1 ° × sec (Lati), 10 นาทีการจัดตั้งฐานที่ไม่เคลื่อนย้าย; โดย Lati แสดงความกว้าง |
|
ความแม่นยําในการจับล็อค-สูญเสีย |
0.1°/h |
|
|
ท่าทาง (RMS) |
GNSS ถูกต้อง |
00.02° |
|
ความแม่นยําในการจับล็อค-สูญเสีย |
0.05°/h |
|
|
ความแม่นยําของความเร็วแนวราบ (RMS) |
จุดเดียว L1/L2 |
0.1m/s |
|
GNSS ไม่ถูกต้อง |
2m/s/h |
|
|
ความถี่ของข้อมูลการนําทาง |
200Hz |
|
|
จิโรสโกป |
ระยะทาง |
400°/วินาที |
|
ความมั่นคงของความเสื่อม 0 |
0.3°/h |
|
|
ความไม่เส้นตรงของปัจจัยขนาด |
50ppm |
|
|
การเดินแบบสุ่มแบบมุม |
00.02°/ √hr |
|
|
เครื่องวัดเร่ง |
ระยะทาง |
16 กรัม |
|
ความมั่นคงของความเสื่อม 0 |
50ug5 |
|
|
ความไม่เส้นตรงของปัจจัยขนาด |
100ppm |
|
|
ความเร็วเดินสุ่ม |
0.01m/s √hr |
|
|
ขนาดทางกายภาพและคุณสมบัติทางไฟฟ้า |
ขนาดรวม |
138.5 มิลลิเมตร × 136.5 มม × 102 มม |
|
น้ําหนัก |
2.0 กิโลกรัม (ไม่รวมสาย) |
|
|
ความดันการเข้า |
12รางวัล36VDC |
|
|
การบริโภคพลังงาน |
< 24W (สภาพคงที่) |
|
|
สถานที่เก็บ |
16G |
|
|
ตัวชี้วัดสิ่งแวดล้อม |
อุณหภูมิการทํางาน |
-40°C~+60°C |
|
อุณหภูมิการเก็บรักษา |
-45°C~+70°C |
|
|
การสั่นสะเทือนแบบสุ่ม |
60.06 กรัม,20Hz ~ 2000Hz |
|
|
MTBF |
3000 ชั่วโมง |
|
|
ลักษณะของอินเตอร์เฟส |
PPS, EVENT, RS232, RS422, CAN (ไม่จําเป็น) |
|
|
สายพานเครือข่าย 100m |
||
|
เครื่องเชื่อมแอนเทนนา (TNC) |
||
|
อินเตอร์เฟซเซ็นเซอร์ความเร็วล้อ |
||
ภาพลวดลาย
