Gyro North Finder
Created with Pixso.

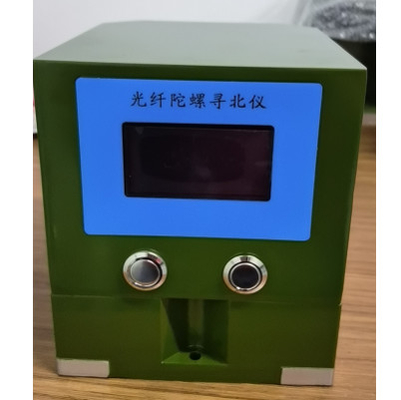

0.1deg North Seeking Gyro 3 แกน North Sensor Rs422 อินเทอร์เฟซ

0.1deg North Seeking Gyro 3 แกน North Sensor Rs422 อินเทอร์เฟซ

ชื่อแบรนด์: Firepower
เลขรุ่น: NF701
MOQ: 1
เงื่อนไขการจ่ายเงิน: ที/ที
ความสามารถในการจําหน่าย: 500/เดือน
ข้อมูลรายละเอียด
สถานที่กำเนิด:
จีน
ชื่อสินค้า:
ผู้แสวงหา
การค้นหาความแม่นยำเหนือ (1σ):
≤0.1
ทิศเหนือแสวงหาเวลา:
≤ 3 นาที
ความแม่นยำในแนวนอน (พิทช์และม้วน):
≤0.05 (1σ)
อินเตอร์เฟซ:
RS422
น้ําหนัก:
<5.5กก
รายละเอียดการบรรจุ:
กล่องใส่ฟองน้ำ
สามารถในการผลิต:
500/เดือน
เน้น:

0.1deg ค้นหา Gyro เหนือ

,

ค้นหา Gyro 3 แกนเหนือ

,

เซ็นเซอร์ทิศเหนือ RS422

คำอธิบายผลิตภัณฑ์

00.1 องศาเหนือมองหาเซ็นเซอร์ความแม่นยํา ไฟเบอร์เซ็นเซอร์มองหาเหนือ



ความต้องการด้านสิ่งแวดล้อม

1) อุณหภูมิการทํางาน: -40°C+65°C

2) อุณหภูมิการเก็บรักษา: -45°C+70°C

3) ทรายและฝุ่น: ภายใต้สภาพทรายและฝุ่นที่ระบุในมาตรา 2 ของ GJB15012, สภาพต่อไปนี้ไม่ควรเกิดขึ้นในเครื่องจิโรสโกปไฟเบอร์ออปติก (fibre optic gyroscope north finder)

a. การจัดระเบียบค่อนข้างแน่น หรือติด หรือทํางานผิดปกติ

b องค์ประกอบไฟฟ้ามีวงจรสั้นหรือไม่สามารถทํางานได้ตามปกติ

c ส่วนเครื่องจักรภายในมีฝุ่น

4) หมอกเกลือ

จิโรสโกปไฟเบอร์ออปติก ที่หาทางทิศเหนือ ควรตอบสนองกับสภาพสเปรย์เกลือของ GJB15011.

5) สภาพแวดล้อมความชื้นและร้อน

ความชื้นสัมพันธ์: 95% อุณหภูมิ: 30±2°C ระยะเวลาการเก็บรักษา 72 ชั่วโมง

ความต้านทานในการกันความร้อนไม่ควรต่ํากว่า 2 MΩ พื้นผิวโลหะไม่ควรเกิดการคล้อง และเคลือบไม่ควรมีผื่นหรือหักออก และมันสามารถทํางานได้ปกติ

6) สภาพแวดล้อมการสั่นสะเทือน

ความต้องการสภาพแวดล้อมการสแกนความสั่นสะเทือนแบบซีนูโซอิด

ระยะความถี่: 5Hz~5.5Hz, การสับสนสับสน (ความยาวสองเท่า) 25.4mm

ระยะความถี่: 5.5Hz ~ 200Hz ความเร็วการสั่น 1.5g

เวลาสแกน: 12 นาที

ทิศทางการสั่น: 3 แกน (แกน X, แกน Y, แกน Z)

แต่ละแกน: 2 ชั่วโมง

7) สภาวะสิ่งแวดล้อม

รูปแบบคลื่นการกระแทก: half- sinus pulse

ความเร่งสูงสุด: 20g ความกว้างกระแทก 11ms

จํานวนการกระแทกต่อแกน (แกน X,แกน Y,แกน Z): 3

8) สภาพแวดล้อมของอุบัติเหตุ

ความเร่งสูงสุด: 10g

ความกว้างของกระแทก: 16ms

อัตราการชน: แกนตั้ง 80 ครั้ง/นาที

เวลาชน: 1000±10 ครั้ง

ทิศทางการชน: ระดับการติดตั้งตั้งตั้ง

9) ความต้องการสิ่งแวดล้อมสําหรับรถสปอร์ต

รถสปอร์ตทางถนนมีระยะทาง 500 กิโลเมตร ใน:

ถนนดินและถนนหิน: ความเร็ว 20-30 กม./ชม., 300 กม.

ถนนแอสฟัลท์และถนนคอนกรีต: ความเร็วของรถยนต์ 30-40 กม./ชม., 200 กม.

10) ความเหมาะสมทางแม่เหล็กไฟฟ้า

ความเหมาะสมทางไฟฟ้าแม่เหล็ก หมายถึงความต้องการที่เกี่ยวข้องของ GJB151A-97 "ความต้องการการปล่อยไฟฟ้าแม่เหล็กและความรู้สึกสําหรับอุปกรณ์และระบบย่อยทหาร"

11) สนามแม่เหล็ก

คุณลักษณะการทํางานของตัวตรวจจับทางทิศเหนือของจิโร ในเงื่อนไขของความเข้มข้นของแรงดึงแม่เหล็ก (3±0.5) × 10-4T ควรตอบสนองความต้องการของดัชนีทางเทคนิค


ประสิทธิภาพไฟฟ้า

1) ความต้านทานในการกันความร้อน

ความต้านทานการปิดระหว่างวงจรอิสระของเครื่องจิโรนิทอร์ฟิเจอร์ และระหว่างวงจรและกระเป๋าปิดไม่ควรต่ํากว่า 100 MΩ ในสภาพบรรยากาศมาตรฐาน


ปริมาตรทางเทคนิคหลัก
ปริมาตร FNF701 หน่วย
ความแม่นยําในการค้นหาทางทิศเหนือ (1σ) ≤0.1 °
ทิศเหนือมองหาเวลา ≤ 3 นาที
ความแม่นยําแนวราบ ( pitch and roll) ≤0.05 (1σ) °
ความเป็นเส้นวงกลม (1σ) ≤0.1 °
ระยะเวลาในการเตรียมการเปิด 6 นาที
อินเตอร์เฟซ RS422 /
น้ําหนัก <5.5 กิโลกรัม
ขนาด 150 × 170 × 172 mm
ระบบทํางาน

หลังจากเปิดไฟ มันจะเริ่มการทดสอบเอง

จบแล้ว มันจะตอบสนองกับคอมพิวเตอร์ด้านบน

และหลังจากที่เหนือมองหา

ผลจะถูกส่งไปยังคอมพิวเตอร์บน

ความต้องการด้านสิ่งแวดล้อม
อุณหภูมิการทํางาน -40 ~ +65 °C
อุณหภูมิการเก็บรักษา -45 ~ +70 °C
ความชื้นสัมพัทธ์ 95 %
ลักษณะ พื้นผิวโลหะไม่ควรเกิดสนิม และเคลือบไม่ควรทําให้มีผื่นหรือเปลือก
ประสิทธิภาพไฟฟ้า
พลังงานไฟฟ้า 24±4V
การบริโภคพลังงาน < 30W
ความต้านทานในการปิด

ความต้านทานในการกันความร้อนระหว่างวงจรส่วนตัวของตัวตรวจหาทางทิศเหนือของจิโร และวงจรและกระเป๋าของมันไม่ต่ํากว่า 10 MΩ ภายใต้บรรยากาศแบบมาตรฐาน

สถานการณ์

ความสามารถในการรักษา
MTBF ≥ 1000 ชั่วโมง
MTTR ≤ 30 นาที




อินเตอร์เฟซภายนอก

1.1.1 ด้วยแรงเข้า 24V±4V

1.1.2 กับฟังก์ชันการออก Port ซีเรียล การออก Port ซีเรียล ได้กําหนดไว้ ดังนี้

ท่าทางการสื่อสารภายนอกใช้รูปแบบอินเตอร์เฟซลําดับ RS422 โดยมี 1 บิตเริ่มต้น, 8 บิตข้อมูล, 1 บิตหยุด, ไม่มี parity, และอัตรา baud 9600bps. ข้อมูลอยู่ในรูปแบบ ASIC.
