| ชื่อแบรนด์: | Firepower |
| Model Number: | F50 |
| ขั้นต่ำ: | 1 |
| ราคา: | สามารถต่อรองได้ |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 200/เดือน |

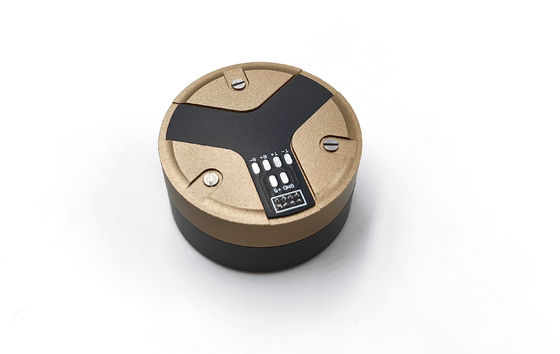

ความมั่นคงสูง ไจโรออปติกใยไฟเบอร์แกนเดียวที่มี RS422 Output สําหรับระบบการนําทาง
คําอธิบายสินค้า

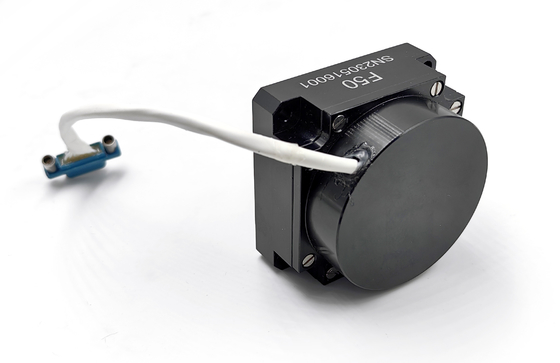

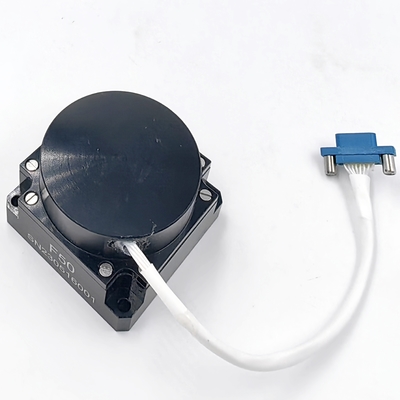

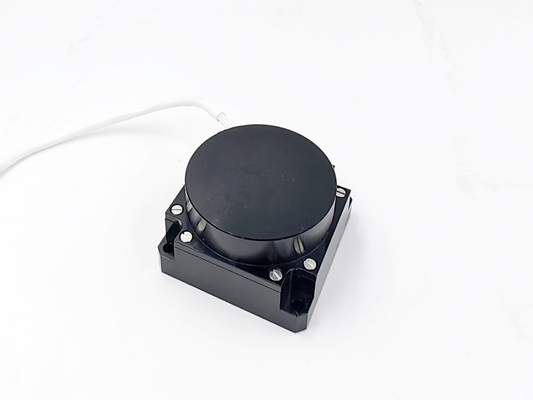

F50 ไจโรสโกปไฟเบอร์ออปติกแบบแกนเดียว เป็นอุปกรณ์เซ็นเซอร์อัตรามุมความละเอียดกลางในสภาพแข็งทั้งหมดที่รวมแสง, เครื่องจักรกลและไฟฟ้าผลิตภัณฑ์มีลักษณะของความแม่นยําสูงขนาดเล็ก น้ําหนักเบา ความน่าเชื่อถือสูง และการทํางานในราคาสูง
ความมั่นคงของสินค้าที่มีความเสี่ยงศูนย์น้อยกว่าหรือเท่ากับ 0.5°/h (10s smooth) ความกว้างแบนด์บานด์ของความถี่การตอบสนอง +5V แหล่งไฟฟ้าแบบตรงกัน ความแรงต่ํากว่า 4Wและใช้วิธีการสื่อสารดิจิตอล RS422ซึ่งสะดวกต่อผู้ใช้ และเป็นอุปกรณ์อัตโนมัติที่เหมาะสมในการแทนที่เครื่องจักรกลไจโรสโกปแบบดั้งเดิม
พื้นที่ใช้งาน: การใช้งานในระบบการนําทางแบบอินเนอร์เชียลความแม่นยํากลาง ระบบการตั้งตําแหน่งและทิศทาง ระบบการวัดอารมณ์ ระบบการทําให้มั่นคง servo เป็นต้น
การประกอบ
a) หน่วยเส้นทางทางแสง: รวมถึงแหล่งแสงที่มีสาร erbium, แหวนไฟเบอร์, เครื่องปรับระยะไฟเบอร์ที่บูรณาการ, เครื่องเชื่อมต่อไฟเบอร์, เครื่องตรวจแสง
(b) หน่วยวงจร:วงจรขับเคลื่อนแหล่งแสง บอร์ดวงจรสัญญาณตรวจจับและควบคุม
c) ส่วนโครงสร้างของไจโร
ปริมาตรเทคนิค
| โครงการ | UNIT | F50A | F50B | F50C |
| ระยะการวัด | /s | -500 ~ +500 | ||
| ความมั่นคงของความเสื่อม 0 | °/h,10s | ≤0.05 | ≤0.1 | ≤0.2 |
| ความซ้ําซ้ําที่ไม่มีความคัดแย้ง | °/h | ≤0.05 | ≤0.1 | ≤0.2 |
| คณิตการเดินสุ่ม | % √h | ≤0.006 | ≤0.01 | ≤0.02 |
| ความไม่เส้นตรงของปัจจัยขนาด | ppm | ≤ 30 | ≤ 40 | ≤ 50 |
| ความซ้ําซ้ําของปัจจัยขนาด | ppm | ≤ 30 | ≤ 40 | ≤ 50 |
| อิสัมเมตรของปัจจัยขนาด | ppm | ≤ 30 | ≤ 40 | ≤ 50 |
| เวลาเริ่มต้น | S | ≤ 1 | ||
| ความกว้างแบนด์วิธ | Hz | 500 | ||
| พลังงานไฟฟ้า | V | ± 5± 015 | ||
| พลัง | W | ≤ 6 | ||
| อุณหภูมิการทํางาน | °C | -40~+70 | ||
| อุณหภูมิการเก็บรักษา | °C | -55~+85 | ||
| การสั่นสะเทือน | Hz,g2/Hz | 20 ~ 20000.06 | ||
| ผลสัมฤทธิ์ | g,ms | 3,011 | ||
| อัตราการจ่าย | bps | 921600 ((สามารถปรับแต่ง) | ||
| โหมดการออก | / | RS-422 | ||
| เครื่องเชื่อม | / | J30J-15TJL/ ((สามารถปรับแต่ง) | ||
| ขนาดรวม | mm | 50*50*32 | ||
| ขนาดการติดตั้ง | mm | 43*43 | ||

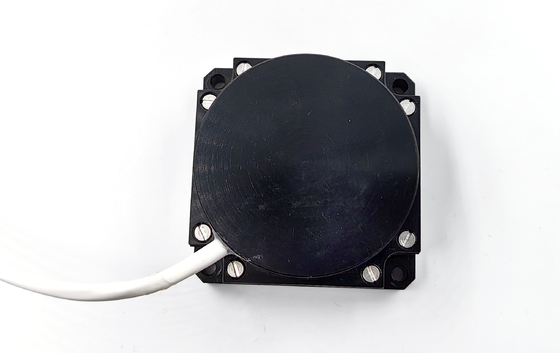

รูปทรงและขนาดการติดตั้ง
ขนาดรวม: (หน่วย: mm)
Φ50 X 36 (OD X H)
หน้าติดตั้ง 50 X 50 มม.
ขนาดการติดตั้ง: 41 X 41, 4 M3 สกรู
น้ําหนัก:220±30 กรัม
