ไจโรมาตรความเร่ง IMU
Created with Pixso.

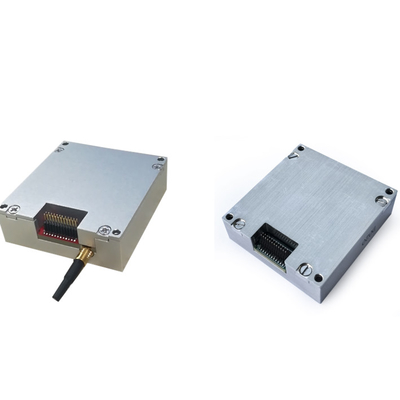

Low Bias 16488 MEMS IMU Accelerometer Gyro พร้อมโหมด GPS / BD Dual ในตัว

Low Bias 16488 MEMS IMU Accelerometer Gyro พร้อมโหมด GPS / BD Dual ในตัว

ชื่อแบรนด์: Firepower
เลขรุ่น: 16480C
MOQ: 1
ราคา: สามารถต่อรองได้
เงื่อนไขการจ่ายเงิน: ที/ที,แอล/C
ความสามารถในการจําหน่าย: 500/เดือน
ข้อมูลรายละเอียด
สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
CE ROHS
ชื่อสินค้า:
หน่วยวัดความเฉื่อย MEMS
ช่วงการวัด:
±450º/วินาที
ความเสถียรของอคติเป็นศูนย์:
2 องศา/ชม
เดินสุ่ม:
0.1 องศา /√h
การทำซ้ำแบบไม่มีอคติ:
0.1 องศา/วินาที
แบนด์วิธ:
400Hz
รายละเอียดการบรรจุ:
ฟองน้ำ/กล่อง
สามารถในการผลิต:
500/เดือน
เน้น:

ROHS IMU Accelerometer Gyro

,

400Hz IMU Accelerometer Gyro

,

หน่วยวัดความเฉื่อยโหมดคู่

คำอธิบายผลิตภัณฑ์

หน่วยวัดความเฉื่อย ADIS16488 ขนาดเล็กและทนทานต่อการโอเวอร์โหลดสูง IMU

IMU เสถียรภาพอคติต่ำ 16488 อุปกรณ์วัดความเฉื่อย MEMS ความแม่นยำสูง พร้อม GPS / BD Dual Mode Satellite R ในตัว


IMU16488B เป็นหน่วยวัดความเฉื่อยภายในประเทศที่มีประสิทธิภาพสูง ขนาดเล็ก และทนทานต่อการโอเวอร์โหลดสูง

ความเสถียรของอคติไจโรคือ 1.2 °/H (Allan) และความเสถียรของอคติมาตรวัดความเร่งคือ 50 µg (Allan) สามารถใช้สำหรับความแม่นยำ

การนำทาง การควบคุม และการวัดแบบไดนามิกของอาวุธ ผลิตภัณฑ์ชุดนี้ใช้อุปกรณ์วัดความเฉื่อย MEMS ความแม่นยำสูง

ซึ่งมีความน่าเชื่อถือสูงและแข็งแกร่ง สามารถวัดความเร็วเชิงมุมได้อย่างแม่นยำ และ

ข้อมูลความเร่งของการเคลื่อนที่ของผู้ให้บริการในสภาพแวดล้อมที่รุนแรง


คุณสมบัติของผลิตภัณฑ์:


※ การนำทางความเฉื่อย MEMS ความแม่นยำสูง ※ GPS/BD Dual Mode

※ โหมดการทำงานแบบบูรณาการของการนำทาง AHRS ไจโรแนวตั้ง และอื่นๆ

※ รองรับการจัดตำแหน่งอย่างรวดเร็วแบบไดนามิก ※ แบนด์วิดท์สูง อัตราการอัปเดตข้อมูล 400Hz

※ อินเทอร์เฟซภายนอก: 1-channel SPI และ 1-channel UART

※ รองรับการรวมเซ็นเซอร์ภายนอกหลายตัว (odometer/DVL)

※ ขนาดเล็ก น้ำหนักเบา ※ แข็งแกร่งและเชื่อถือได้

※ เข้ากันได้กับระบบวัดความเฉื่อย 10-Dof ของต่างประเทศอย่างสมบูรณ์


ตัวบ่งชี้ทางเทคนิคหลัก




เงื่อนไขการทดสอบ

ค่าต่ำสุด

ค่าทั่วไป

ค่าสูงสุด



ช่วงการวัด




ความเสถียรของอคติศูนย์ ความแปรปรวนของ Allan



deg /h
การเดินแบบสุ่ม



deg /√h
ความสามารถในการทำซ้ำของอคติศูนย์


−40°C ≤ TA ≤ +85°C





ความสามารถในการทำซ้ำของตัวประกอบมาตราส่วน

ช่วงอุณหภูมิเต็ม

−40°C ≤ TA ≤ +85°C





ความไม่เป็นเชิงเส้นของตัวประกอบมาตราส่วน FS=450 º/s













±5


ความเสถียรของอคติศูนย์




การเดินแบบสุ่ม




ความสามารถในการทำซ้ำของอคติศูนย์

ช่วงอุณหภูมิเต็ม

−40°C ≤ TA ≤ +85°C





ความสามารถในการทำซ้ำของตัวประกอบมาตราส่วน

ช่วงอุณหภูมิเต็ม

−40°C ≤ TA ≤ +85°C





ความไม่เป็นเชิงเส้นของตัวประกอบมาตราส่วน

0.1


0.2








Hz 3dB

ช่วงการวัดแบบไดนามิก











ความหนาแน่นของสัญญาณรบกวน











ช่วงความดัน










ความแม่นยำในการวัดสัมบูรณ์




ภายนอก


ดาวเทียมเฉื่อย

การนำทางแบบบูรณาการ


ความแม่นยำของทิศทาง GNSS เดี่ยว, ต้องมีการซ้อมรบ, RMS



ความแม่นยำของระดับเสียงและการหมุน GNSS Valid, RMS



GNSS ไม่ถูกต้อง, ไม่จำกัดเวลา, RMS



ความแม่นยำของตำแหน่ง GNSS Valid, Single Point L1/L2, RMS



ความแม่นยำของความเร็ว GNSS Valid, Single Point L1/L2, RMS



อินเทอร์เฟซการสื่อสาร 1-way SPI อัตราการส่งข้อมูล



1-way UART อัตราการส่งข้อมูล




ลักษณะทางไฟฟ้า






การใช้พลังงาน










ลักษณะโครงสร้าง












สภาพแวดล้อมการใช้งาน อุณหภูมิในการทำงาน




อุณหภูมิในการจัดเก็บ







  1. ,3g





  1. ,11ms




(Half-sine 0.5msec)










เวลาทำงานต่อเนื่อง





คำจำกัดความของขั้ว IMU

3 ไจโร  และ 3 มาตรวัดความเร่ง  ถูกกำหนดดังแสดงในรูปด้านล่าง และทิศทางของลูกศรเป็นบวก
