ไมโครนาโนไฟเบอร์ออปติก ไจรัสโคป เกรดอุตสาหกรรม FOG Output Analog

ชื่อแบรนด์:	Firepower
เลขรุ่น:	FCG24D
MOQ:	1
ราคา:	1600 USD
เงื่อนไขการจ่ายเงิน:	ที/ที
ความสามารถในการจําหน่าย:	100/เดือน

ข้อมูลรายละเอียด

คำอธิบายผลิตภัณฑ์

ข้อมูลรายละเอียด

สถานที่กำเนิด:

จีน

ได้รับการรับรอง:

โหมดเอาต์พุต:

อนาล็อก

ขั้วต่อ:

แผ่นเชื่อม

แกนวัด:

การบริโภค:

≤0.7w

พลังงานไฟฟ้า:

5(±0.15)โวลต์

เดินสุ่ม:

≤0.1°/√h(1σ)

รายละเอียดการบรรจุ:

ฟองน้ำ+กล่อง

สามารถในการผลิต:

100/เดือน

เน้น:

แผ่นเชื่อมไจโรสโคปไฟเบอร์ออปติก

ไจโรสโคปไฟเบอร์ออปติกไมโครนาโน

ไจโรไฟเบอร์ออปติกความแม่นยำสูง

คำอธิบายผลิตภัณฑ์

ไมโครนาโนไฟเบอร์ออปติก ไจโรสโกป ความแม่นยําสูง ราคาถูก FOG

1 พื้นที่ใช้งาน

เอกสารนี้กําหนดความต้องการและวิธีการสําหรับการใช้และบํารุงรักษาของ FCG-24 ไมโครนาโนไฟเบอร์ออปติก จีโรสโกป (สินค้าสําหรับสั้น ๆ)

2 แหล่งอ้างอิงและมาตรฐาน

GJB1649-1993 โปรแกรมควบคุม ESD สําหรับสินค้าอิเล็กทรอนิกส์

3 คํานิยาม

ไม่มีใคร

4 การแนะนําผลิตภัณฑ์

4.1 ภาพรวมสินค้า

FCG-24 micro-nano fiber optic gyroscope (ในต่อไปนี้เรียกว่าสินค้านี้) เป็นเซ็นเซอร์อัตรามุมที่บูรณาการออตติกกับผลิตแบบแอนาล็อก, เครื่องกลและอิเล็กทรอนิกส์มันถูกสร้างขึ้นจากอิฟเฟ็ค Sagnac, ผสมผสานอุปกรณ์ไมโครนาโนไฟเบอร์หลายชนิด และทํากระบวนการตรวจจับโดยตรวจจับการประมวลผลและการให้อาหารกลับความแตกต่างในช่วงที่เกิดจากการกระจายแสงสองรังสีในทิศทางตรงกันข้าม.

ผลิตภัณฑ์นี้ประกอบด้วยส่วนประกอบทางแสง ส่วนประกอบวงจรและส่วนประกอบโครงสร้าง โดยมีลักษณะของโครงสร้างที่เรียบง่าย ไม่มีส่วนเคลื่อนไหว ไม่มีส่วนสกัดขนาดเล็ก, น้ําหนักเบาและอื่น ๆ และสามารถนําไปใช้กับการควบคุมอารมณ์และการวัดของตัวนํา

4.2 การประกอบ

ผลิตภัณฑ์ประกอบด้วยส่วนประกอบดังต่อไปนี้:

A) รวมเส้นทางทางแสง

B) บอร์ดวงจรสัญญาณตรวจสอบและควบคุม

C) กระดูกวงแหวนไฟเบอร์ออปติก, เปลือกและส่วนโครงสร้างอื่น ๆ

4.3 ลักษณะและขนาด

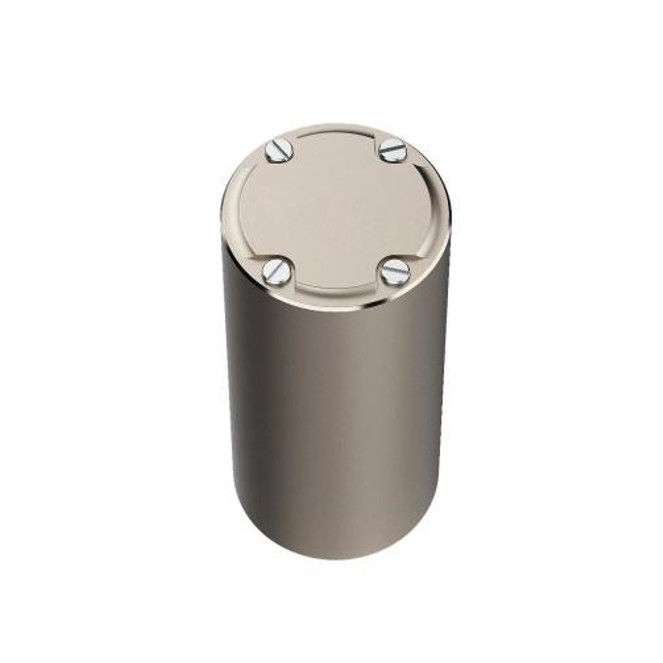

ผลิตภัณฑ์ทรงกระบอก มีขนาดรวม φ24 mm × 40 mm

รูปที่ 1 การออกแบบภาพลักษณะของ MFOG-24 ไมโครนาโนไฟเบอร์ออปติกจิโรสโกป

4.4 น้ําหนัก

≤ 40 กรัม

4.5 อุณหภูมิการทํางาน

-40°C~+65°C

4.6 อุณหภูมิในการเก็บ

-55°C~+85°C

4.7 การสั่นสะเทือนแบบสุ่ม

ระดับการสั่นสะเทือนสุ่ม: 20g ระยะความถี่: 20Hz ~ 2000Hz

ตาราง 1 ปริมาตรการทํางานหลัก

รายการ	MFOG24D	หน่วย
โหมดการออก	อานาล็อก
เครื่องเชื่อม	ผนังผ่า
แกน	1
การใช้	≤0.7	w
พลังงาน	5 ((± 0.15)	V
เดินตามที่สุ่ม	≤0.1	°/√h(1σ)
ระยะทาง	≥ 500	°/s
Bias (10s,1σ)	≤2	°/h
ความคัดค้าน (Allan)	≤0.2	°/h
ความคัดค้านในการซ้ํา ((Alan)	≤0.2	°/h
ปัจจัยขนาด	4	mv/° /s
ปัจจัยขนาด ไม่ตรงเส้น	≤ 1000	PPM ((1σ)
เวลาเริ่มต้น	≤ 1	s
ความกว้างแบนด์วิธ	450	Hz
ทํางานชั่วคราว	-45~+70	°C
ระบบอุณหภูมิ	-55~+85	°C
การสั่นสะเทือน	20 ~ 20000.04	Hz,g2/Hz
ขนาด	Φ24*40	mm
น้ําหนัก	≤ 30	g
