| ชื่อแบรนด์: | Firepower |
| เลขรุ่น: | CMR2300 |
| MOQ: | 1 |
| ราคา: | 1300~1500 |
| เงื่อนไขการจ่ายเงิน: | แอล/C,ที/ที |
| ความสามารถในการจําหน่าย: | 100 per month |
HMR2300 แม็กเนติก คอมพาส ± 1 กาอัส คอมพาส
รายละเอียด
| ลักษณะ | เงื่อนไข | นาที | แบบ | แม็กซ์ | หน่วย |
| พลังงาน | |||||
| ความดันไฟฟ้า | Pin 9 ที่อ้างอิงไปยัง Pin 5 ((Ground) | 6.5 | 15 | โวลต์ | |
| กระแสไฟฟ้า | VSupply = 15V กับ S/R= เปิด | 27 | 35 | mA | |
| อุณหภูมิ | |||||
| การดําเนินงาน | สภาพแวดล้อม | - 40 | + 85 | °C | |
| การเก็บรักษา | สถานที่, ไม่คัดค้าน | -55 | 125 | °C | |
| แม็กเนตฟิลด์ | |||||
| ระยะทาง | ขนาดเต็ม (FS) สกัดสนามทั้งหมด | -2 | +2 | กาวส | |
| การแก้ไข | สนามที่ใช้ในการเปลี่ยนผลิต | 67 | ไมโครกาวส์ | ||
| ความถูกต้อง | RSS ของความผิดพลาดทั้งหมด@+25°C ± 1 แกอส ± 2 กาอส |
0.01 1 |
0.52 2 |
% FS % FS |
|
| ความผิดพลาดใกล้ | สายตรงที่เหมาะสมที่สุด@+25°C ± 1 แกอส ± 2 กาอส |
0.1 1 |
0.5 2 |
% FS % FS |
|
| ความผิดพลาด Hysterisis | 3 การสกัดผ่าน ± 2 กาอัส @ + 25 °C | 0.01 | 0.02 | % FS | |
| ความผิดพลาดในการซ้ํา | 3 สกัดผ่าน +2 กาอัส@+25 °C | 0.05 | 0.10 | % FS | |
| กาน เอ็นโร | สนามที่ใช้สําหรับการอ่านศูนย์ | 0.05 | 0.10 | % FS | |
| ออฟเซตเออร์มอร์ | สนามที่ใช้สําหรับการอ่านศูนย์ | 0.01 | 0.03 | % FS | |
| อุณหภูมิ ผล |
คออฟเฟกชั่นของกําไร | - 600 บาท ±114 |
ppm/"C | ||
| ประสิทธิภาพการจําหน่ายพลังงาน | จาก +6 ถึง +15 วอลต์ กับ 1 กาอัส สนามที่ใช้ | 150 | ppm/V | ||
| เครื่องจักรกล | |||||
| น้ําหนัก | PCB เท่านั้น พีซีบีและเครื่องปิดที่ไม่มีแผ่น พีซีบีและฟลังเกอร์ |
28 94 98 |
กรัม | ||
| การสั่นสะเทือน | การดําเนินงาน 5 ถึง 10 Hz เป็นเวลา 2 ชั่วโมง 10Hz ถึง 2kHz เป็นเวลา 30 นาที |
10 2.0 |
|
||
▶ สายหลัก
• ความแม่นยําสูง มากกว่า ± 1 แก๊ส, < 0.5% ขนาดเต็ม
• ระยะ ± 2 กาอัส, < 70 μกาอัส ความละเอียด
• การออกแบบดิจิตอลสามแกน (X, Y, Z)
• 10 ถึง 154 ตัวอย่างต่อวินาที
• RS-232 หรือ RS-485 อินเตอร์เฟซข้อมูลลําดับ

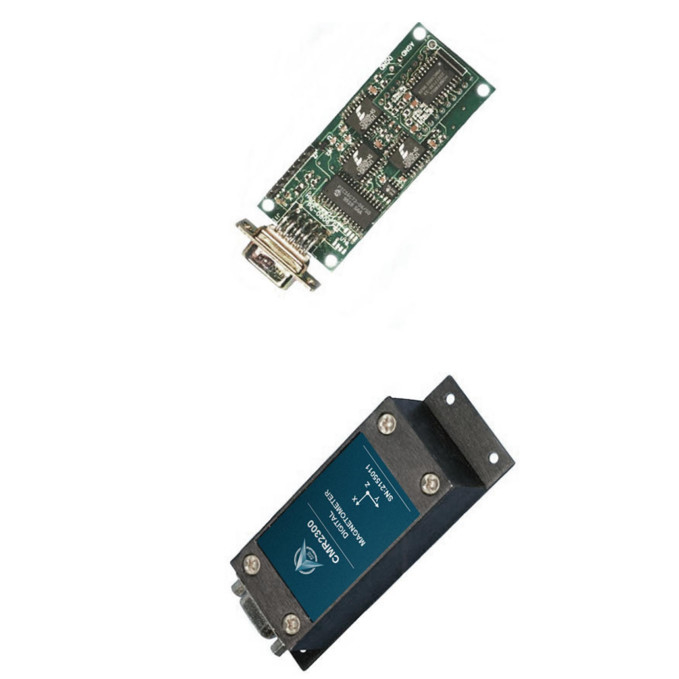

• ตัวเลือก PCB หรืออัลลูมิเนียม
• 6-15 โวลต์ DC อินเตอร์เฟซไฟฟ้าที่ไม่ได้ควบคุม
CMR2300 เป็นเครื่องวัดแม่เหล็กดิจิตอลฉลาดสามแกน เพื่อตรวจจับความแข็งแรงและทิศทางของสนามแม่เหล็กที่เกิดขึ้นสามของเซ็นเซอร์ magneto-resistive ถูกoriented ในทิศทางตรงเพื่อวัด X, Y และ Z ส่วนประกอบเวกเตอร์ของสนามแม่เหล็ก ผลิตเซ็นเซอร์เหล่านี้ถูกแปลงเป็นค่าดิจิตอล 16 บิต โดยใช้เครื่องแปลง A / D delta-sigma ภายในEEPROM ในเครื่องเก็บข้อมูลการตั้งค่าของแม่เหล็กเพื่อให้ทํางานได้อย่างต่อเนื่อง. การออกข้อมูลเป็น RS-232 แบบครบครันหรือ RS-485 แบบครึ่งครันที่มีอัตราการส่งข้อมูล 9600 หรือ 19,200. มีรุ่นชุดพัฒนา RS-232 ที่มีโปรแกรม Demo ที่เข้ากันได้กับ Windowsสายเชื่อมต่อ, แอดป์เตอร์แอลซี และกระเป๋าเดินทาง
ขนาด PCB และ PINOUT
การดูแลพื้นฐานที่ปิด, RS-232 I/O
CMR2300-D21-485 :กั้นฐานขยาย, RS-485 I/O
CMR2300-D20-232-DEMO :Demo Kit, Flush-Base Enclosure, RS-232 I/O
CMR2300-D21-232-DEMO :Demo Kit, Extended-Base Enclosure, RS-232 I/
