| ชื่อแบรนด์: | Firepower |
| Model Number: | CMR2300 |
| ขั้นต่ำ: | 1 |
| ราคา: | 1300~1500 |
| เงื่อนไขการจ่ายเงิน: | แอล/C, ที/ที |
| ความสามารถในการจําหน่าย: | 1,000 ต่อเดือน |

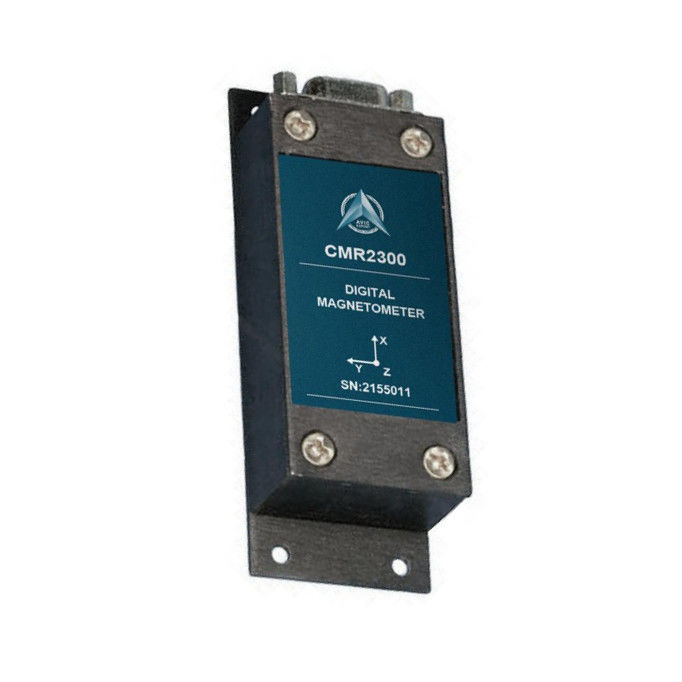

Magnetic North Sensor 3 Axis Absolute Heading Angle Magnometer เครื่องวัดมุมหันเหแม่เหล็กที่แม่นยำ
▶ แอปพลิเคชัน • การอ้างอิงทัศนคติ
• เข็มทิศและการนำทาง
• การตรวจจับการจราจรและยานพาหนะ
• การตรวจจับความผิดปกติ
• เครื่องมือวัดทางห้องปฏิบัติการ
• ระบบรักษาความปลอดภัย
ข้อมูลจำเพาะ
| ลักษณะเฉพาะ | เงื่อนไข | นาที | ประเภท | สูงสุด | หน่วย |
| พาวเวอร์ซัพพลาย | |||||
| แรงดันไฟฟ้า | พิน 9 อ้างอิงถึงพิน 5 (กราวด์) | 6.5 | 15 | โวลต์ | |
| อุปทานปัจจุบัน | วีซัพพลาย = 15V.โดย S/R= เปิด | 27 | 35 | ม | |
| อุณหภูมิ | |||||
| ปฏิบัติการ | สภาพแวดล้อม | -40 | +85 | ℃ | |
| พื้นที่จัดเก็บ | แวดล้อมไม่เป็นกลาง | -55 | 125 | ℃ | |
| Magnetc Fleld | |||||
| พิสัย | ขนาดเต็ม (FS) ใช้ฟิลด์ทั้งหมด | -2 | +2 | เกาส์ | |
| ปณิธาน | ฟิลด์ที่ใช้เพื่อเปลี่ยนผลลัพธ์ | 67 | ไมโครเกาส์ | ||
| ความแม่นยำ | RSS ของข้อผิดพลาดทั้งหมด@+25℃ ±1 เกาส์ ±2 เกาส์ |
0.01 1 |
0.52 2 |
%FS %FS |
|
| Lnearโดย Error | เหมาะที่สุดที่เส้นตรง@+25℃ ±1 เกาส์ ±2 เกาส์ |
0.1 1 |
0.5 2 |
%FS %FS |
|
| ข้อผิดพลาดฮิสเทอริซิส | 3 กวาดทั่ว ±2gauss@+25°℃ | 0.01 | 0.02 | %FS | |
| ข้อผิดพลาดในการทำซ้ำ | 3 กวาดทั่ว +2gauss@+25°C | 0.05 | 0.10 | %FS | |
| ได้รับข้อผิดพลาด | ฟิลด์ที่ใช้สำหรับการอ่านเป็นศูนย์ | 0.05 | 0.10 | %FS | |
| ข้อผิดพลาดออฟเซ็ต | ฟิลด์ที่ใช้สำหรับการอ่านเป็นศูนย์ | 0.01 | 0.03 | %FS | |
| อุณหภูมิ ผล |
ค่าสัมประสิทธิ์ของการได้รับ | -600 ±114 |
ppm/"ค | ||
| เอฟเฟ็กต์พาวเวอร์ซัพพลาย | ตั้งแต่ +6 ถึง +15V ด้วยฟิลด์ประยุกต์ 1 เกาส์ | 150 | ppm/วี | ||
| เครื่องกล | |||||
| น้ำหนัก | PCB เท่านั้น PCB และตู้แบบไม่มีหน้าแปลน PCB และ Flanged Enclosure |
28 94 98 |
กรัม | ||
| การสั่นสะเทือน | ปฏิบัติการ 5 ถึง 10Hz เป็นเวลา 2 ชั่วโมง 10Hz ถึง 2kHz เป็นเวลา 30 นาที |
10 2.0 |
|
||
CMR2300 เครื่องวัดแม่เหล็กแบบดิจิตอล(1).pdf
ขนาด PCB และ PINOUT
CMR2300 เครื่องวัดแม่เหล็กแบบดิจิตอล(1).pdf
