| ชื่อแบรนด์: | Firepower |
| เลขรุ่น: | IMU115 |
| MOQ: | 1 |
| ราคา: | สามารถต่อรองได้ |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 200/เดือน |

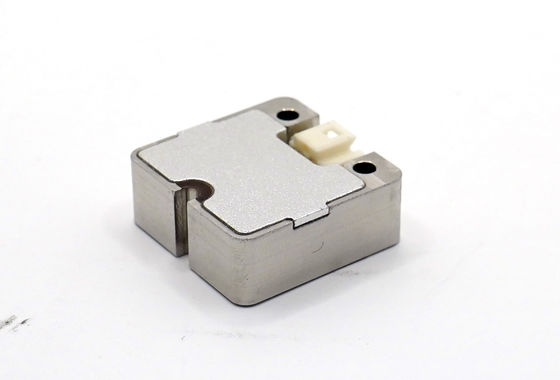

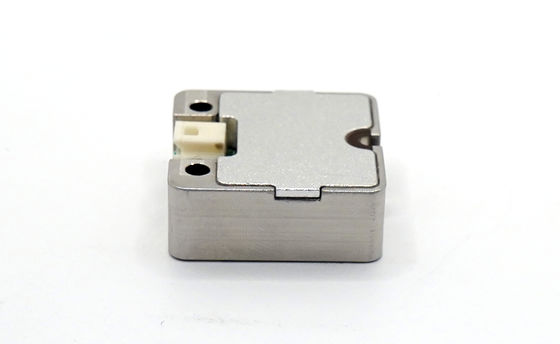

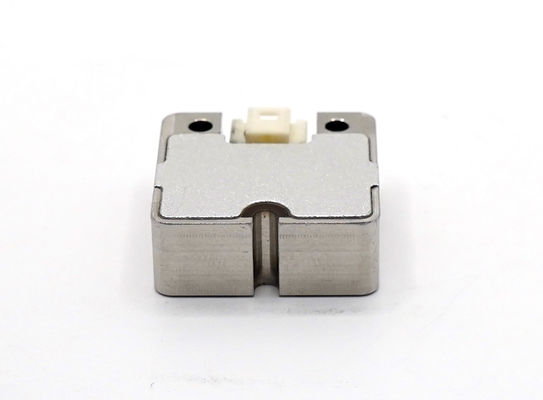

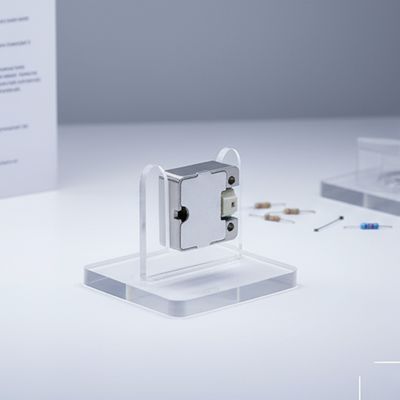

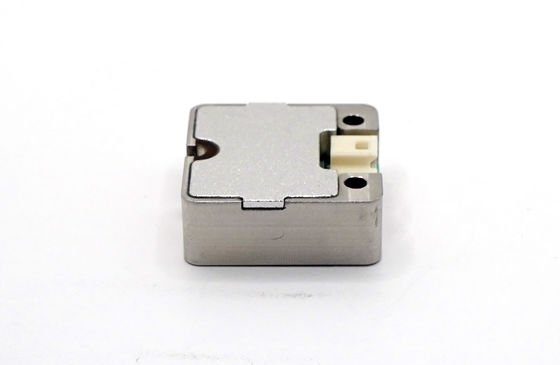

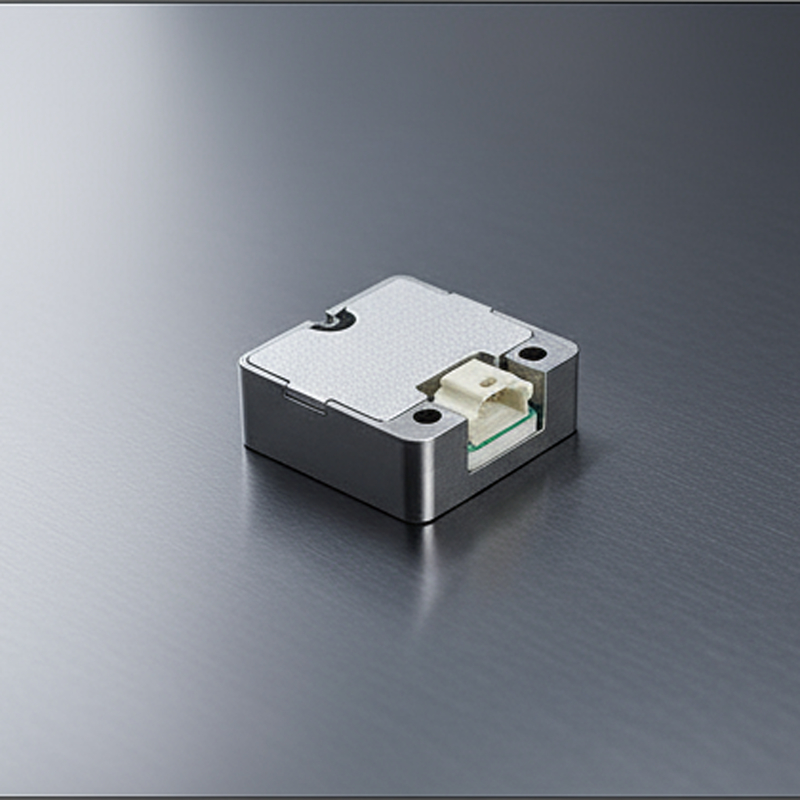

เครื่องตรวจจับอัตรามุมอเนอร์เซียล ออปติก แอฟเฟ็ค Sagnac สายไฟเบอร์ ไจโร
ผลิตภัณฑ์นี้เป็นเซ็นเซอร์อัตรามุมอัตราเฉื่อย (inertial angular rate sensor) ซึ่งใช้ผล Sagnac optical เพื่อวัดอัตรามุมของตัวนําตามแกนที่รู้สึกของผลิตภัณฑ์หน่วยตรวจจับอัตรามุมของผลิตภัณฑ์คือวงแหวนไฟเบอร์ออปติก, วงจรตรวจจับวงจรปิดดิจิตอลถูกนํามาใช้เพื่อสกัดความแตกต่างทางแสงของแสงกระจายไปตามทิศทางนาฬิกาและตรงข้ามทิศทางนาฬิกาที่เกิดจากอัตรามุมทางกายภาพภายนอกซึ่งถูกตรวจจับโดยวงแหวนไฟเบอร์ออปติก, และในขณะเดียวกันสัญญาณความดันที่แปลงจากสัญญาณความแตกต่างทางแสงถูกนําไปใช้ในการตอบสนองและควบคุมในวงจรปิด, เพื่อให้การปรับปรุงและ demodulation ของสัญญาณ,และมีเป้าหมายในการตรวจจับสัญญาณอัตรามุม
ผลิตภัณฑ์นี้ประกอบด้วยหน่วยตรวจจับความเร็วมุมทางแสงและหน่วยตรวจจับสัญญาณ, ให้ข้อมูลเพิ่มมุมแกนเดียวและข้อมูลอุณหภูมิภายใน
ผลิตภัณฑ์ส่วนใหญ่เหมาะสําหรับการใช้งาน เช่น ระบบการนําทางแบบอัตราเฉลี่ย ระบบการตั้งตําแหน่งและแนวทาง และระบบการทําให้ความมั่นคงของเซอร์โว
ส่วนประกอบหลักของผลิตภัณฑ์คือดังนี้:
ขนาดรวม (mm): 50 ± 0,1 × 50 ± 0,1 × 32 ± 0,1 (L × W × H);
ขนาดการติดตั้ง (mm): 43 ± 0.1 × 43 ± 0.1 (L × W), Φ3.2mm × 4, เช่นรูป ดังที่แสดง
ปริมาตรหลัก
| เลขลําดับ | สินค้าทดสอบ | หน่วย | ความต้องการทางเทคนิค |
| 1 | ขนาดรวม | mm | 50×50×32 |
| 2 | เวลาเริ่มต้น | 5 | 5s |
| 3 |
ความมั่นคงของความเสื่อม 0 (10s เรียบ) |
(°) /h | ≤0.1 |
| 4 | ความซ้ําซ้ําที่ไม่มีความคัดแย้ง | (°) /h | ≤0.1 |
| 5 | คณิตการเดินสุ่ม | (o) /h1/2 | ≤0.01 |
| 6 | ความไม่เส้นตรงของปัจจัยขนาด | ppm | ≤ 50 |
| 7 | ความซ้ําซ้ําของปัจจัยขนาด | ppm | ≤ 50 |
| 8 | อุณหภูมิการทํางาน | °C | -40~+70 |
| 9 | อุณหภูมิการเก็บรักษา | °C | -50~+70 |
| 10 | ระยะความเร็ว | (°) /s | ± 500 |
| 11 | ความดันไฟฟ้า | V | +5V |
| 12 | การบริโภคพลังงานในสภาพคงที่ (อุณหภูมิเต็ม) | W | <4 |
| 13 | ความกว้างแบนด์วิธ | Hz | ≥ 200 |
