| ชื่อแบรนด์: | Firepower |
| Model Number: | IMU300C |
| ขั้นต่ำ: | 1 |
| ราคา: | สามารถต่อรองได้ |
| เงื่อนไขการจ่ายเงิน: | ที/ที, แอล/C |
| ความสามารถในการจําหน่าย: | 500/เดือน |

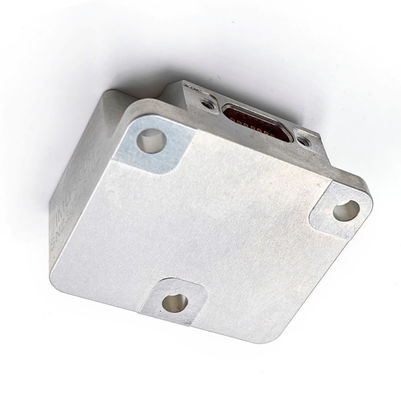

หน่วยวัดความอ่อนแอ (IMU) ที่ใช้เทคโนโลยีการแปรรูปขนาดเล็ก (MEMS)
IMU300C-A0-IMU เป็นหน่วยวัดความอ่อนแอ (IMU) ที่ใช้เทคโนโลยีเครื่องยนต์ขนาดเล็ก (MEMS) พร้อมเครื่องยิโรสโกป MEMS ที่มีความสามารถสูงและเครื่องวัดความเร็ว MEMSออก 3 ความเร็วมุมและ 3 ความเร่ง.
IMU300C-A0-IMU มีความน่าเชื่อถือสูงและสามารถปรับตัวต่อสิ่งแวดล้อมได้อย่างแข็งแกร่งค้นหาและสนามอื่น ๆ.
ตารางที่ 1 อัตราการผลิตสินค้า
ปริมาตร | สภาพการทดสอบ | ความแม่นยําของการออกแบบ | หน่วย | |
|---|---|---|---|---|
| ไจโร | ระยะวัดแบบไดนามิก | - | ± 500 | o/s |
| ความมั่นคงของ Bias | ความแตกต่างของ Allan (ช่วง 500 °/s, อุณหภูมิปกติ) | 0.3 | o/h | |
| กลาง 10 s (-40 °C ~ + 80 °C, อุณหภูมิคงที่) | 3.0 | o/h | ||
| ความคัดค้าน | ระยะความคัดค้าน 0 | 0.1 | o/s | |
| ความแตกต่าง 0-bias ในช่วงอุณหภูมิเต็ม | 0.01 | o/s | ||
| เริ่มการซ้ํา | 0.005 | o/s | ||
| ผลกระทบของความเร่งเชิงเส้นต่อความเสื่อม | 0.002 | o/s/g | ||
| อิทธิพลของสั่นบน Bias การเปลี่ยนแปลงก่อนและหลังการสั่น | 0.002 | o/s/g | ||
| อิทธิพลของความสั่นสะเทือนบน Bias การเปลี่ยนแปลงก่อนและระหว่างการสั่นสะเทือน | 0.001 | o/s/g | ||
| ปัจจัยขนาด | ความแม่นยําของปัจจัยขนาด | 0.1 | % | |
| ความไม่เส้นตรงของปัจจัยขนาด | 0.01 | % FS | ||
| การเดินแบบสุ่มแบบมุม | - | 0.06 | °/√hr | |
| ความกว้างแบนด์วิธ | - | 200 | Hz | |
| เครื่องวัดเร่ง | ระยะวัดแบบไดนามิก | - | 16 | g |
| ความมั่นคงของ Bias | ความแตกต่างของอัลแลน (ช่วง 16 กรัม อุณหภูมิปกติ) | 0.02 | กิโลกรัม | |
| อัตราเฉลี่ย 10 วินาที (-40 °C ~ + 80 °C, อุณหภูมิคง) | 0.03 | กิโลกรัม | ||
| ความคัดค้าน | ระยะความคัดค้าน 0 | 1 | กิโลกรัม | |
| ความแตกต่าง 0-bias ในช่วงอุณหภูมิเต็ม | 1 | กิโลกรัม | ||
| เริ่มการซ้ํา | 0.2 | กิโลกรัม | ||
| ปัจจัยขนาด | ความแม่นยําของปัจจัยขนาด | 0.3 | % | |
| ความไม่เส้นตรงของปัจจัยขนาด | 0.02 | % FS | ||
| ความเร็วเดินสุ่ม | - | 0.08 | m/s/√hr | |
| ความกว้างแบนด์วิธ | - | 200 | Hz | |
| อินเตอร์เฟซการสื่อสาร | SR422 1 ด้าน | อัตราการจ่าย | 460.8 | MHz |
| ความถี่ในการเก็บตัวอย่าง | UART | 1000 | Hz | |
| คุณสมบัติไฟฟ้า | โวลเตชั่น | - | 5 | V |
| การบริโภคพลังงาน | - | 1.5 | W | |
| Ripple | P-P | 150 | mV | |
| ลักษณะโครงสร้าง | ขนาด | - | 38.6×44.6×215 | mm |
| น้ําหนัก | - | 65±2 | g | |
| สถานที่ใช้ | อุณหภูมิการทํางาน | - | -40~80 | °C |
| อุณหภูมิการเก็บรักษา | - | -45 ~ 85 | °C | |
| การสั่นสะเทือน | - | 20 ~ 2000Hz60.06 กรัม | ||
| ผลสัมฤทธิ์ | - | 6000g0.5ms | ||
| ความน่าเชื่อถือ | MTBF | - | 20000 | h |
| เวลาทํางานต่อเนื่อง | - | 120 | h | |
เครื่องเชื่อมไฟฟ้าของสินค้า IMU300C-A0-IMU คือ J30J-15 TJL และการนิยามและการจัดสรรสัญจรเฉพาะเจาะจงแสดงอยู่ในตารางต่อไปนี้
| จํานวนการเย็บ | ชื่อ | ประเภท | คําสังเกต |
| 1 | TxD- | ผลิต | RS422 |
| 2 | RxD- | หน่วยงาน | RS422 |
| 3 | TST_1 | ผลิต | |
| 4 | TOV_1 | ผลิต | |
| 5 | RST | หน่วยงาน | |
| 6 | GND | หน่วยงาน | |
| 7 | อุปกรณ์สํารอง | ||
| 8 | VCC_5V | แหล่งพลังงาน | +5v |
| 9 | TxD+ | ผลิต | RS422 |
| 10 | RxD+ | หน่วยงาน | RS422 |
| 11 | ExtTrig | หน่วยงาน | อุปกรณ์เข้าร่วม 5V |
| 12 | GND | หน่วยงาน | |
| 13 | GND | หน่วยงาน | |
| 14 | อุปกรณ์สํารอง | ||
| 15 | GND | แผ่นดินพลังงาน |
