| ชื่อแบรนด์: | Firepower |
| เลขรุ่น: | IMU300C |
| MOQ: | 1 |
| ราคา: | สามารถต่อรองได้ |
| เงื่อนไขการจ่ายเงิน: | ที/ที,แอล/C |
| ความสามารถในการจําหน่าย: | 500/เดือน |

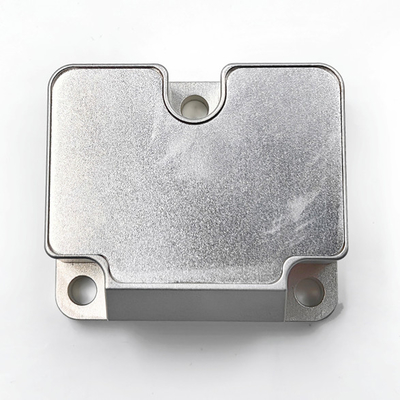

STIM300 Analog IMU Low Cost IMU Sensor
|
พารามิเตอร์ |
เงื่อนไขการทดสอบ |
ความแม่นยำในการออกแบบ |
หน่วย |
|
|---|---|---|---|---|
| ไจโรสโคป | ช่วงการวัดแบบไดนามิก | - | ±500 | º/s |
| ความเสถียรของไบแอส | ค่าความแปรปรวนของ Allan (ช่วง 500 °/s, อุณหภูมิปกติ) | 0.3 | º/h | |
| ค่าเฉลี่ย 10 วินาที (-40 ℃ ~ + 80 ℃, อุณหภูมิคงที่) | 3.0 | º/h | ||
| ไบแอส | ช่วงศูนย์ไบแอส | 0.1 | º/s | |
| การเปลี่ยนแปลงศูนย์ไบแอสในช่วงอุณหภูมิเต็ม | 0.01 | º/s | ||
| ความสามารถในการทำซ้ำเมื่อเริ่มต้น | 0.005 | º/s | ||
| ผลกระทบของความเร่งเชิงเส้นต่อไบแอส | 0.002 | º/s/g | ||
| อิทธิพลของการสั่นสะเทือนต่อไบแอส, การเปลี่ยนแปลงก่อนและหลังการสั่นสะเทือน | 0.002 | º/s/g | ||
| อิทธิพลของการสั่นสะเทือนต่อไบแอส, การเปลี่ยนแปลงก่อนและระหว่างการสั่นสะเทือน | 0.001 | º/s/g | ||
| แฟกเตอร์สเกล | ความแม่นยำของแฟกเตอร์สเกล | 0.1 | % | |
| ความไม่เป็นเชิงเส้นของแฟกเตอร์สเกล | 0.01 | %FS | ||
| การเดินแบบสุ่มเชิงมุม | - | 0.06 | °/√hr | |
| แบนด์วิดท์ | - | 200 | Hz | |
| มาตรความเร่ง | ช่วงการวัดแบบไดนามิก | - | 16 | g |
| ความเสถียรของไบแอส | ค่าความแปรปรวนของ Allan (ช่วง 16g, อุณหภูมิปกติ) | 0.02 | mg | |
| ค่าเฉลี่ย 10 วินาที (-40 ℃ ~ + 80 ℃, อุณหภูมิคงที่) | 0.03 | mg | ||
| ไบแอส | ช่วงศูนย์ไบแอส | 1 | mg | |
| การเปลี่ยนแปลงศูนย์ไบแอสในช่วงอุณหภูมิเต็ม | 1 | mg | ||
| ความสามารถในการทำซ้ำเมื่อเริ่มต้น | 0.2 | mg | ||
| แฟกเตอร์สเกล | ความแม่นยำของแฟกเตอร์สเกล | 0.3 | % | |
| ความไม่เป็นเชิงเส้นของแฟกเตอร์สเกล | 0.02 | %FS | ||
| การเดินแบบสุ่มของความเร็ว | - | 0.08 | m/s/√hr | |
| แบนด์วิดท์ | - | 200 | Hz | |
| อินเทอร์เฟซการสื่อสาร | 1-way SR422 | อัตราการส่งข้อมูล | 460.8 | MHz |
| ความถี่ในการสุ่มตัวอย่าง | UART | 1000 | Hz | |
| ลักษณะทางไฟฟ้า | แรงดันไฟฟ้า | - | 5 | V |
| การใช้พลังงาน | - | 1.5 | W | |
| ระลอกคลื่น | P-P | 150 | mV | |
| ลักษณะโครงสร้าง | ขนาด | - | 38.6×44.6×21.5 | mm |
| น้ำหนัก | - | 65±2 | g | |
| สภาพแวดล้อมการใช้งาน | อุณหภูมิในการทำงาน | - | -40~80 | ℃ |
| อุณหภูมิในการจัดเก็บ | - | -45~85 | ℃ | |
| การสั่นสะเทือน | - | 20~2000Hz,6.06g | ||
| ผลกระทบ | - | 6000g,0.5ms | ||
| ความน่าเชื่อถือ | MTBF | - | 20000 | h |
| เวลาทำงานต่อเนื่อง | - | 120 | h | |

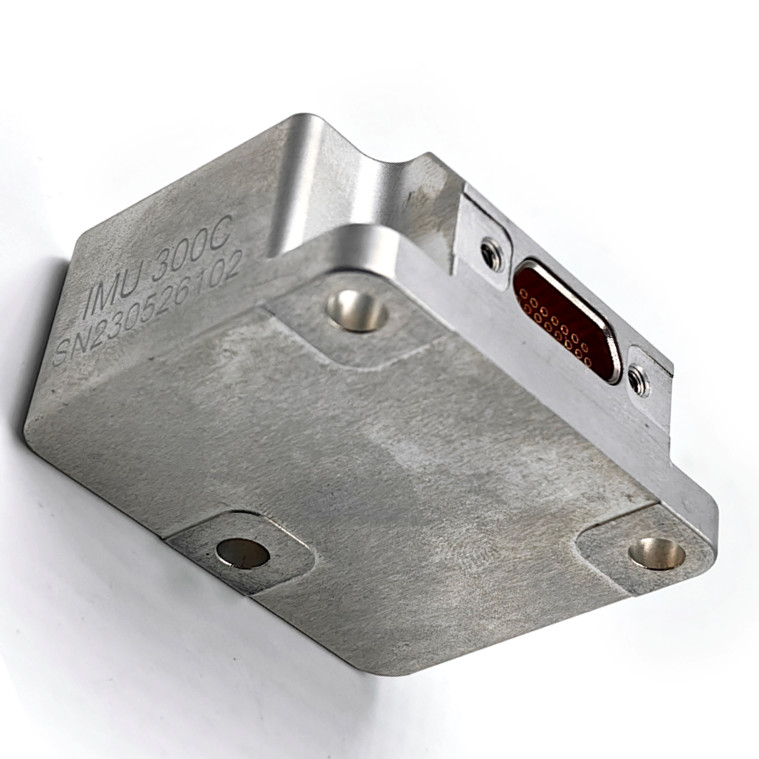

IMU300C-A0-IMU เป็นหน่วยวัดความเฉื่อย (IMU) ที่ใช้เทคโนโลยีไมโครแมชชีนนิ่ง (MEMS) พร้อมไจโรสโคป MEMS และมาตรความเร่ง MEMS ประสิทธิภาพสูงในตัว โดยส่งออกความเร็วเชิงมุม 3 ระดับและความเร่ง 3 ระดับ
ขั้วต่อไฟฟ้าของผลิตภัณฑ์ IMU300C-A0-IMU คือ J30J-15 TJL และคำจำกัดความและการจัดสรรเฉพาะจะแสดงในตารางต่อไปนี้:
| หมายเลขตะเข็บ | ชื่อ | ประเภท | หมายเหตุ |
| 1 | TxD- | เอาต์พุต | RS422 |
| 2 | RxD- | อินพุต | RS422 |
| 3 | TST_1 | เอาต์พุต | |
| 4 | TOV_1 | เอาต์พุต | |
| 5 | RST | อินพุต | |
| 6 | GND | อินพุต | |
| 7 | สำรอง | ||
| 8 | VCC_5V | แหล่งจ่ายไฟ | +5v |
| 9 | TxD+ | เอาต์พุต | RS422 |
| 10 | RxD+ | อินพุต | RS422 |
| 11 | ExtTrig | อินพุต | อินพุตแบบซิงโครนัส 5V |
| 12 | GND | อินพุต | |
| 13 | GND | อินพุต | |
| 14 | สำรอง | ||
| 15 | GND | กราวด์ไฟ |
