| ชื่อแบรนด์: | Firepower |
| เลขรุ่น: | MGZ332HC |
| MOQ: | 1 |
| ราคา: | สามารถต่อรองได้ |
| เงื่อนไขการจ่ายเงิน: | T/T |
| ความสามารถในการจําหน่าย: | 500/เดือน |

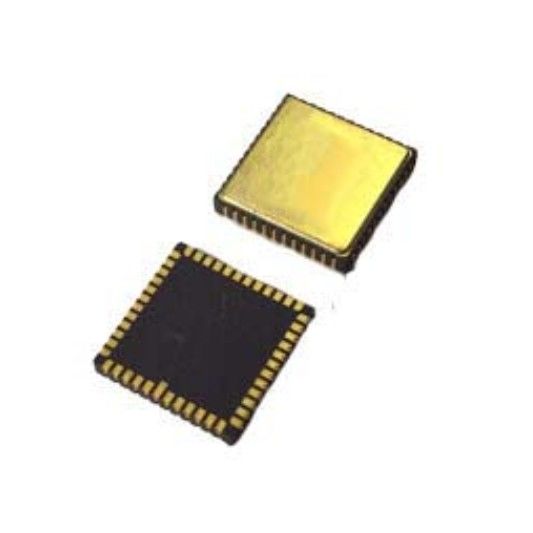

MEMS ไจโรชิป PCB ไจโรประสิทธิภาพสูง
การออกแบบ PCB:
คอนเดเซนเตอร์การแยกแยกสําหรับปิน VCP, VREF, VBUF และ VREG ควรวางใกล้กับปินมากที่สุดเท่าที่เป็นไปได้ และความต้านทานที่เท่าเทียมกันของรอยควรถูกลดให้น้อยที่สุด✅ปลายอื่น ๆ ของตัวประกอบการแยกของ VREF, VBUF, และ VREG เชื่อมต่อกับ AVSS _ LN ที่ใกล้ที่สุดและจากนั้นส่งสัญญาณพื้นดินผ่านกระบอกแม่เหล็กเมื่อ VCC ใช้งานปกติหน่วยไฟฟ้าที่ใช้ในเครื่องใช้ไฟฟ้าจะใช้ไฟฟ้าที่ใช้ในเครื่องใช้ไฟฟ้าจัดหาส่วนประกอบ เพื่อหลีกเลี่ยงพื้นที่ที่มีความเครียด. มันจําเป็นต้องหลีกเลี่ยงองค์ประกอบการ dissipation ความร้อนใหญ่และพื้นที่ที่มีการสัมผัสทางกลภายนอก, extrusion และดึงรวมถึงพื้นที่ที่สกรูตั้งตําแหน่งมีแนวโน้มที่จะบิดระหว่างการติดตั้งทั้งหมด.
เกี่ยวกับสินค้า
| ผลงาน | MGZ1 | MGZ2 | MGZ3 | MGZ6 | |
| ระยะทาง | deg/s | 500 | 500 | 500 | 8000 |
| ความกว้างแบนด์ @ 3DB ปรับแต่ง) | Hz | 250 | 250 | 250 | 200 |
| ความแม่นยําในการออก (SPI ดิจิตอล) | บิต | 24 | 24 | 24 | 24 |
| อัตราการออก ((ODR) ((ตามความต้องการ) | Hz | 12K | 12K | 12K | 12K |
| ล่าช้า (ตามต้องการ) | ms | < 2 | < 2 | < 2 | < 2 |
| ความมั่นคงของ Bias ((Allan Curve@25°C) | deg/hr ((1o) | <0.5 | <0.2 | <0.3 | < 5 |
| ความมั่นคงของ Bias ((10saverage@25°C) | deg/hr ((1o) | <3 | < 1 | < 2.5 | <20 |
| ความมั่นคงของ Bias ((1serror@25°C) | deg/hr ((1o) | < 9 | <3 | < 7.5 | < 60 |
| การเคลื่อนไหวของอุณหภูมิ | deg/Hr/C | < 2 | < 1 | < 2 | < 5 |
| การซ้ําความคัดค้าน (bias repeatability) ((25°C) | deg/hr ((1o) | <3 | < 1 | <3 | < 5 |
| ความซ้ําของปัจจัยการกลัว ((25°C) | ppm (((1o) | < 50ppm | < 50ppm | < 50ppm | < 10ppm |
| การเคลื่อนไหวของปัจจัยกลัว ((1 sigma) | ppm (((1o) | ± 200ppm | ± 200ppm | ± 200ppm | ± 100ppm |
| ปัจจัยการกวาดกลัวไม่เส้นตรง ((ในอุณหภูมิเต็ม) | ppm | < 300ppm | < 300ppm | < 300ppm | < 100ppm |
| การเดินสุ่มแบบมุม ((ARW) | °/√h | <0.15 | <0.15 | <0.125 | < 1 |
| การแก้ไข | °/hr | < 1 | <0.5 | < 1 | < 5 |
| เสียงเสียง ((จากจุดสูงสุดไปสู่จุดสูงสุด) | deg/s | < ± 025 | < ± 020 | < ± 02 | < ± 1 |
| ความรู้สึกของ GValue | °/hr/g | <3 | < 1 | <3 | <3 |
| ความผิดพลาดการแก้ไขการสั่น ((12gRMS,20-2000) | °/hr/g ((rms) | <3 | < 1 | <3 | < 1 |
| เวลาเปิดไฟ (ข้อมูลที่ใช้ได้) | s | 1 | 1 | 1 | 1 |
| ความเหมาะสมต่อสิ่งแวดล้อม | |||||
| การกระแทก (พลังงานเปิด) | 500 กรัม (1ms, 1/2 sine) | ||||
| ความต้านทานแรงกระแทก (ปิดพลังงาน) | 1wg 5ms | ||||
| การสั่นสะเทือน ((พลังงานเปิด) | 12g rms (20Hz ถึง 2kHz) | ||||
| อุณหภูมิการทํางาน | -45°C----+85°C | ||||
| อุณหภูมิในการเก็บ | -50°C----+105°C | ||||
| ความต้านทานความอ้วนสูง ((การออกแรง) | 10000 กรัม | 20000 กรัม | |||
การติดตั้ง
จิโรสโกป MEMS ที่มีประสิทธิภาพสูง เป็นอุปกรณ์ทดสอบความแม่นยําสูง เพื่อบรรลุผลการออกแบบที่ดีที่สุดแนะนําให้พิจารณาด้านต่อไปนี้ เมื่อติดตั้งอุปกรณ์บนแผ่น PCB: 1. เพื่อการประเมินและอัตโนมัติการวางเซ็นเซอร์บน PCB แนะนําให้พิจารณาด้านต่อไปนี้และใช้เครื่องมือเพิ่มเติมในช่วงการออกแบบ:ด้านความร้อนหนุนแรงต่อการกระชับแรงทางกล: การวัดการโค้งและ/หรือการจําลององค์ประกอบที่จํากัดการทดสอบการตก. 2. It is recommended to maintain a reasonable distance between the mounting position of the sensor on the PCB and the key points described below (the exact value of "reasonable distance" depends on many customer-specific variables and must therefore be determined on a case-by-case basis): ✓ โดยทั่วไปแนะนําให้ความหนาของ PCB เป็นขั้นต่ําที่สุด (แนะนํา: 1.6 ~ 2.0 mm) เพราะความเครียดที่เกิดจากแผ่น PCB ละเอียดน้อยไม่แนะนําให้วางเซ็นเซอร์ตรงใต้ปุ่มหรือใกล้ปุ่ม เนื่องจากความเครียดทางกล✓ ไม่แนะนําให้ตั้งเซ็นเซอร์ใกล้จุดร้อนมาก เช่น เครื่องควบคุมหรือชิปกราฟิก เพราะมันอาจทําให้แผ่น PCB ร้อนขึ้นและทําให้อุณหภูมิของเซ็นเซอร์เพิ่มขึ้น
