| ชื่อแบรนด์: | Firepower |
| เลขรุ่น: | GI200-A0-ไอเอ็มยู |
| MOQ: | 1 |
| ราคา: | สามารถต่อรองได้ |
| เงื่อนไขการจ่ายเงิน: | T/T |
| ความสามารถในการจําหน่าย: | 1000/เดือน |

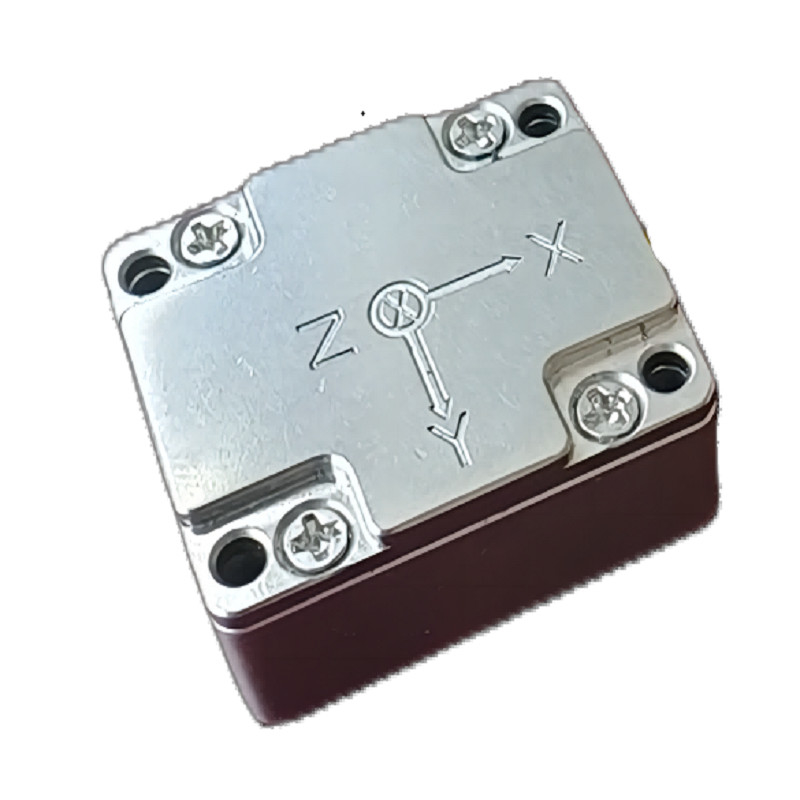

ป้องกันการแทรกแซง 3 แกน IMU ไจโรสําหรับการนําทางแบบอินเนอร์เซียล
คําอธิบายสินค้า
GI200-A0 (B0) -IMU เป็นหน่วยวัดความอ่อนแอ (IMU) ที่ใช้เทคโนโลยีการแปรรูปขนาดเล็ก (MEMS) พร้อมกับจิโรสโกป MEMS ที่มีความสามารถสูงและเครื่องวัดความเร็ว MEMSออก 3 ความเร็วมุมและ 3 ความเร่ง..
GI200-A0 (B0) -IMU มีให้เลือกในรุ่น A0 (การตั้งค่าต่ํา) และ B0 (การตั้งค่าสูง)
ลักษณะหลัก
สนามการใช้งานหลัก
ตัวชี้วัดสินค้า
| ปริมาตร | สภาพการทดสอบ | ค่าขั้นต่ํา | ค่าเฉพาะ | ค่าสูงสุด | หน่วย | |
| ไจโร | ระยะวัดแบบไดนามิก | 500 | 2000 | o/s | ||
| ความมั่นคงของความเสื่อม 0 | ความแตกต่างของอัลแลนแกน Z | 1.6 | o/h | |||
| ความแปรปรวนของอัลแลนแกน X และ Y | 3.2 | o/h | ||||
| อัตราเฉลี่ย 10 s (-40 °C ~ + 80 °C, อุณหภูมิคงที่), แกน Z | 6 | o/h | ||||
| กลาง 1s (-40 °C ~ + 80 °C, อุณหภูมิคงที่), แกน Z | 9 | o/h | ||||
| สัดส่วน 10 s (-40 °C ~ + 80 °C, อุณหภูมิคง) | 12 | o/h | ||||
| 1 วินาทีเฉลี่ย (-40 °C ~ + 80 °C, อุณหภูมิคงที่), แกน X และแกน Y | 18 | o/h | ||||
| ความคัดค้าน 0 | ระยะความคัดค้านศูนย์แกน Z | ± 014 | o/s | |||
| ระยะความคัดค้านศูนย์แกน X และแกน Y | ± 04 | o/s | ||||
| เปลี่ยนแปลงความคัดค้านศูนย์ในช่วงอุณหภูมิเต็ม, แกน Z1 | ± 004 | o/s | ||||
| การเปลี่ยนแปลงความคัดค้านศูนย์ในช่วงอุณหภูมิเต็มแกน X และ Y1 | ± 012 | o/s | ||||
| ความซ้ําซ้ําการเริ่มต้นต่อเนื่อง, แกน Z | 0.004 | o/s | ||||
| ความซ้ําซ้ําการเริ่มต้นต่อเนื่อง, แกน X และแกน Y | 0.012 | o/s | ||||
| ความซ้ําซ้ําการเริ่มต้นในแต่ละวัน, แกน Z | 0.006 | o/s | ||||
| เริ่มการซ้ําวันต่อวัน, แกน X และแกน Y | 0.018 | o/s | ||||
| ผลของความเร่งเส้นตรงต่อความเสื่อม | 0.004 | o/s/g | ||||
| อิทธิพลของความสั่นสะเทือนต่อความเสื่อมศูนย์ การเปลี่ยนแปลงก่อนและหลังการสั่นสะเทือน | 0.004 | o/s/g | ||||
| อิทธิพลของความสั่นสะเทือนต่อความเสื่อมศูนย์ การเปลี่ยนแปลงก่อนและระหว่างการสั่นสะเทือน | 0.004 | o/s/g | ||||
| ปัจจัยขนาด | ความแม่นยําของปัจจัยปริมาณ, แกน Z | 0.6 | % | |||
| ความแม่นยําของปัจจัยขนาด, แกน X และ Y | 1.2 | % | ||||
| ความไม่เส้นตรงของปัจจัยขนาด, แกน Z | 0.02 | % FS | ||||
| ปัจจัยปริมาณ ไม่เชิงเส้น แกน X และ Y | 0.04 | % FS | ||||
| การเดินแบบสุ่มแบบมุม | 0.3 | °/√hr | ||||
| ความหนาแน่นของเสียง | 0.002 | °/s/√Hz | ||||
| การแก้ไข | 3.052×10−7 | o/s/LSB | ||||
| ความกว้างแบนด์วิธ | 200 | Hz | ||||
| เครื่องวัดเร่ง | ระยะวัดแบบไดนามิก | 16 | 200 | g | ||
| ความมั่นคงของความเสื่อม 0 | ความแตกต่างของอัลแลน | 0.06 | กิโลกรัม | |||
| อัตราเฉลี่ย 10 วินาที (-40 °C ~ + 80 °C, อุณหภูมิคง) | 0.4 | กิโลกรัม | ||||
| กลาง 1 วินาที (-40 °C ~ + 80 °C, อุณหภูมิคง) | 0.6 | กิโลกรัม | ||||
| ความคัดค้าน 0 | ระยะความเสี่ยง 0 | 16 | 30 | กิโลกรัม | ||
| การเปลี่ยนแปลงความคัดค้าน 0 ในช่วงอุณหภูมิเต็ม, ราคาสูงสุดต่อสูงสุด1 | 10 | 20 | กิโลกรัม | |||
| ความซ้ําของการเริ่มต้นต่อเนื่อง | 1 | กิโลกรัม | ||||
| การซ้ําครั้งละครั้งเริ่มขึ้นทุกวัน | 1.6 | กิโลกรัม | ||||
| พันธมิตรอุณหภูมิที่ไม่มีความคัดแย้ง | 0.1 | 0.2 | mg/°C | |||
| ปัจจัยขนาด | ความแม่นยําของปัจจัยขนาด | 4 | % | |||
| ความไม่เส้นตรงของปัจจัยขนาด | 0.2 | % FS | ||||
| ความเร็วเดินสุ่ม | 0.058 | m/s/√hr | ||||
| ความหนาแน่นของเสียง | 0.05 | mg/√Hz | ||||
| การแก้ไข | 1.221×10−8 | g/LSB | ||||
| ความกว้างแบนด์วิธ | 200 | Hz | ||||
| เครื่องวัดแม่เหล็ก | ระยะของสนามแม่เหล็ก | Brg,xy | ±1300 | μT | ||
| Brg,z | ±2500 | μT | ||||
| การแก้ไข | 0.3 | μT | ||||
| เส้นทางและความยาว | 30 μT ส่วนประกอบจุลศาสตร์แนวราบ 25 °C | ± 25 | ก | |||
| อินเตอร์เฟซการสื่อสาร | SPI 1 ช่อง | อัตราการจ่าย | 15 | MHz | ||
| UART 1 ช่อง | อัตราการจ่าย | 230.4 | Kbps | |||
| 1 ช่อง CAN | อัตราการจ่าย | 1 | MHz | |||
| ความถี่ในการเก็บตัวอย่าง | SPI | 200 | 1000 | Hz | ||
| UART | 200 | Hz | ||||
| CAN | 200 | |||||
| คุณสมบัติไฟฟ้า | โวลเตชั่น | 3 | 3.3 | 3.6 | V | |
| การบริโภคพลังงาน | 1.5 | W | ||||
| Ripple | P-P | 100 | mV | |||
| ลักษณะโครงสร้าง | ขนาด | 47 × 44 × 14 | mm | |||
| น้ําหนัก | 50 | g | ||||
| สถานที่ใช้ | อุณหภูมิการทํางาน | - 40 | 80 | °C | ||
| อุณหภูมิการเก็บรักษา | - 45 | 85 | °C | |||
| การสั่นสะเทือน | 20 ~ 2000Hz60.06 กรัม | |||||
| ผลสัมฤทธิ์ | 1000g0.5ms | |||||
| ความน่าเชื่อถือ | MTBF | 20000 | h | |||
| เวลาทํางานต่อเนื่อง | 120 | h | ||||
| 1: คํานวณความเบี่ยงเบนศูนย์ของกระบวนการเปลี่ยนแปลงอุณหภูมิทั้งหมด อัตราการเปลี่ยนแปลงอุณหภูมิ ≤ 1 °C/นาที และช่วงอุณหภูมิคือ -40 °C ~ + 80 °C | ||||||
| 2: สภาพการสั่นสะเทือนคือ 6.06 G, 20Hz ~ 2000Hz | ||||||
โครงสร้างสินค้า
L47mm x W44mm x H14mm ((L x W x H)
อินเตอร์เฟซไฟฟ้า
