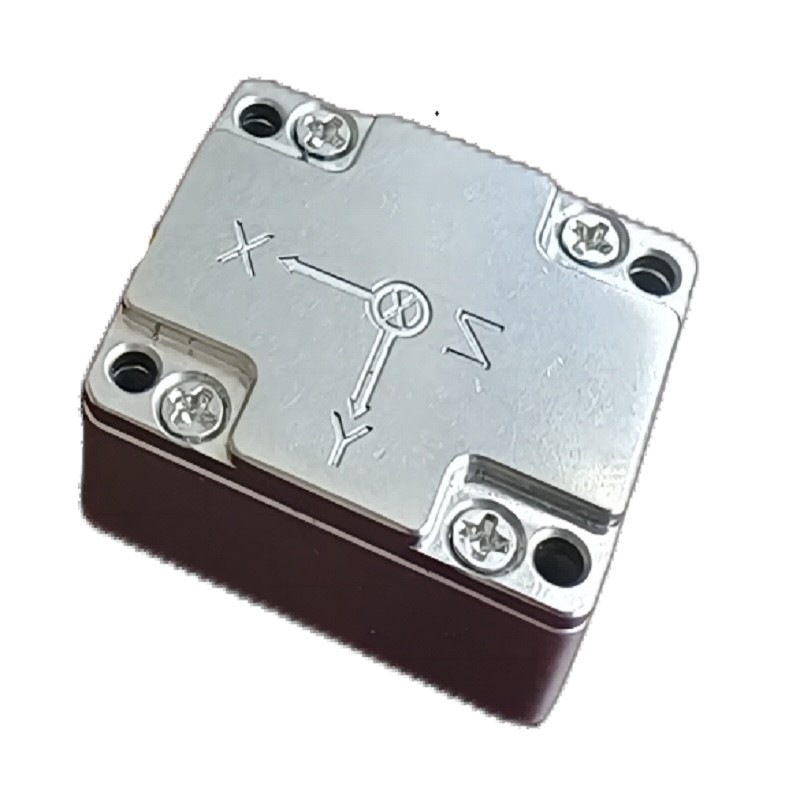

IMU Accelerometer Gyro MEMS การวัดความอ่อนแอ 6 AXIS

ชื่อแบรนด์:	Firepower
เลขรุ่น:	GI200-B0-ไอเอ็มยู
MOQ:	1
ราคา:	สามารถต่อรองได้
เงื่อนไขการจ่ายเงิน:	T/T
ความสามารถในการจําหน่าย:	1000/เดือน

ข้อมูลรายละเอียด

คำอธิบายผลิตภัณฑ์

ข้อมูลรายละเอียด

สถานที่กำเนิด:

จีน

ได้รับการรับรอง:

ชื่อผลิตภัณฑ์:

IMU Gyro สำหรับ UAV

ช่วงการวัด Gyro:

500 องศา/วินาที

ช่วงการวัดความเร่ง:

16G

ไจโรความเสถียรของอคติเป็นศูนย์:

0.8องศา/ชม.

เครื่องวัดความเร่ง ความแปรปรวนของอัลลัน:

0.03มก

การเดินสุ่มแบบมุม Gryo:

0.15°/√ชม.

การบริโภคพลังงาน:

1.5W

น้ําหนัก:

50 กรัม

รายละเอียดการบรรจุ:

กล่องใส่ฟองน้ำ

สามารถในการผลิต:

1000/เดือน

เน้น:

เครื่องยางเร่ง IMU ที่ทันสมัย

UAV IMU แอคเซเลโรเมตร ไจโร

IMU Accelerometer ไจโรสําหรับ UAV

คำอธิบายผลิตภัณฑ์

IMU Accelerometer Gyro Inertial Measurement การวัดความอ่อนแอ

คําอธิบายสินค้า

GI200-BO (AO) -IMU เป็นหน่วยวัดความอ่อนแอ (IMU) ที่ใช้เทคโนโลยีการแปรรูปขนาดเล็ก (MEMS) พร้อมกับจิโรสโกป MEMS ที่มีความสามารถสูงและเครื่องวัดเร่ง MEMSออก 3 ความเร็วมุมและ 3 ความเร่ง.

GI200-A0 (B0) -IMU มีให้เลือกในรุ่น A0 (การตั้งค่าต่ํา) และ B0 (การตั้งค่าสูง)

ลักษณะหลัก

ไจโรสโกปดิจิตอลสามแกน:
1. ระยะการวัดแบบไดนามิก ± 2000o/s
2. ความมั่นคงของ A0 bias: 6 °/H (GJB, 10s, แกน Z), 9 °/H (GJB, 1s, แกน Z), 1.6 °/H (ALLAN, แกน Z);
3. ความมั่นคงของความเสื่อม B0: 3 °/H (GJB, 10s, แกน Z), 4.5 °/H (GJB, 1s, แกน Z), 0.8 °/H (ALLAN, แกน Z);
เครื่องวัดความเร็วดิจิตอลสามแกน:
1. ระยะการวัดแบบไดนามิก ± 200 กรัม
2. ความมั่นคงของ A0 bias: 0.4mg (GJB, 10s), 0.6mg (GJB, 1s), 0.06 mg (ALLAN);
3. ความมั่นคงของ B0 bias: 0.2mg (GJB, 10s), 0.3mg (GJB, 1s), 0.03mg (ALLAN);
ความน่าเชื่อถือสูง: MTBF > 20000h
ความแม่นยําที่รับประกันภายในช่วงอุณหภูมิเต็ม (-40 °C ~ 80 °C): อัลการิธม์การปรับอุณหภูมิที่มีประสิทธิภาพสูงและการชําระค่าตอบแทน
เหมาะสําหรับการทํางานภายใต้สภาพสั่นแรง
อินเตอร์เฟส 1 ช่อง UART, 1 ช่อง SPI, 1 ช่อง CAN

ตัวชี้วัดทางเทคนิค

ปริมาตร		สภาพการทดสอบ	ค่าขั้นต่ํา	ค่าเฉพาะ	ค่าสูงสุด	หน่วย
ไจโร	ระยะวัดแบบไดนามิก			500	2000	o/s
	ความมั่นคงของความเสื่อม 0	ความแตกต่างของอัลแลนแกน Z		0.8		o/h
		ความแปรปรวนของอัลแลนแกน X และ Y		1.6		o/h
		อัตราเฉลี่ย 10 s (-40 °C ~ + 80 °C, อุณหภูมิคงที่), แกน Z		3		o/h
		กลาง 1s (-40 °C ~ + 80 °C, อุณหภูมิคงที่), แกน Z		4.5		o/h
		สัดส่วน 10 s (-40 °C ~ + 80 °C, อุณหภูมิคง)		6		o/h
		1 วินาทีเฉลี่ย (-40 °C ~ + 80 °C, อุณหภูมิคงที่), แกน X และแกน Y		9		o/h
	ความคัดค้าน 0	ระยะความคัดค้านศูนย์แกน Z		± 007		o/s
		ระยะความคัดค้านศูนย์แกน X และแกน Y		± 02		o/s
		เปลี่ยนแปลงความคัดค้านศูนย์ในช่วงอุณหภูมิเต็ม, แกน Z1		± 002		o/s
		การเปลี่ยนแปลงความคัดค้านศูนย์ในช่วงอุณหภูมิเต็มแกน X และ Y1		± 006		o/s
		ความซ้ําซ้ําการเริ่มต้นต่อเนื่อง, แกน Z		0.002		o/s
		ความซ้ําซ้ําการเริ่มต้นต่อเนื่อง, แกน X และแกน Y		0.006		o/s
		ความซ้ําต่อการเริ่มต้นรายวัน, แกน Z		0.003		o/s
		ความซ้ําต่อการเริ่มต้นรายวัน, แกน X และแกน Y		0.009		o/s
		ผลกระทบของความเร่งเชิงเส้นต่อความเสื่อม		0.002		o/s/g
		อิทธิพลของความสั่นสะเทือนต่อความเสื่อมศูนย์ การเปลี่ยนแปลงก่อนและหลังการสั่นสะเทือน		0.002		o/s/g
		อิทธิพลของความสั่นสะเทือนต่อความเสื่อมศูนย์ การเปลี่ยนแปลงก่อนและระหว่างการสั่นสะเทือน		0.002		o/s/g
	ปัจจัยขนาด	ความแม่นยําของปัจจัยปริมาณ, แกน Z		0.3		%
		ความแม่นยําของปัจจัยขนาด, แกน X และ Y		0.6		%
		ความไม่เส้นตรงของปัจจัยขนาด, แกน Z		0.01		% FS
		ปัจจัยปริมาณ ไม่เชิงเส้น แกน X และ Y		0.02		% FS
	การเดินแบบสุ่มแบบมุม			0.15		°/√hr
	ความหนาแน่นของเสียง			0.001		°/s/√Hz
	การแก้ไข			3.052×10⁻⁷		o/s/LSB
	ความกว้างแบนด์วิธ			200		Hz
เครื่องวัดเร่ง	ระยะวัดแบบไดนามิก			16	200	g
	ความมั่นคงของความเสื่อม 0	ความแตกต่างของอัลแลน		0.03		กิโลกรัม
		อัตราเฉลี่ย 10 วินาที (-40 °C ~ + 80 °C, อุณหภูมิคง)		0.2		กิโลกรัม
		กลาง 1 วินาที (-40 °C ~ + 80 °C, อุณหภูมิคง)		0.3		กิโลกรัม
	ความคัดค้าน 0	ระยะความเสี่ยง 0		5		กิโลกรัม
		การเปลี่ยนแปลงความคัดค้าน 0 ในช่วงอุณหภูมิเต็ม, ราคาสูงสุดต่อสูงสุด1		5		กิโลกรัม
		ความซ้ําของการเริ่มต้นต่อเนื่อง		0.5		กิโลกรัม
		ความซ้ําต่อการเริ่มต้นรายวัน		0.8		กิโลกรัม
		พันธมิตรอุณหภูมิที่ไม่มีความคัดแย้ง		0.05	0.1	mg/°C
	ปัจจัยขนาด	ความแม่นยําของปัจจัยขนาด		0.5		%
	ปัจจัยขนาด	ความไม่เส้นตรงของปัจจัยขนาด		0.1		% FS
	ความเร็วเดินสุ่ม			0.029		m/s/√hr
	ความหนาแน่นของเสียง			0.025		mg/√Hz
	การแก้ไข			1.221×10⁻⁸		g/LSB
	ความกว้างแบนด์วิธ			200		Hz
เครื่องวัดแม่เหล็ก	ระยะของสนามแม่เหล็ก	B_rg,xy		±1300		μT
	ระยะของสนามแม่เหล็ก	B_rg,z		±2500		μT
	การแก้ไข			0.3		μT
	เส้นทางและความยาว	30 μT ส่วนประกอบจุลศาสตร์แนวราบ 25 °C		± 25		ก
อินเตอร์เฟซการสื่อสาร	SPI 1 ช่อง	อัตราการจ่าย			15	MHz
	UART 1 ช่อง	อัตราการจ่าย		230.4		Kbps
	1 ช่อง CAN	อัตราการจ่าย			1	MHz
	ความถี่ในการเก็บตัวอย่าง	SPI		200	1000	Hz
		UART		200		Hz
		CAN		200
คุณสมบัติไฟฟ้า	โวลเตชั่น		3	3.3	3.6	V
	การบริโภคพลังงาน				1.5	W
	Ripple	P-P			100	mV
ลักษณะโครงสร้าง	ขนาด			47 × 44 × 14		mm
ลักษณะโครงสร้าง	น้ําหนัก			50		g
สถานที่ใช้	อุณหภูมิการทํางาน		- 40		80	°C
	อุณหภูมิการเก็บรักษา		- 45		85	°C
	การสั่นสะเทือน			20 ~ 2000Hz60.06 กรัม
	ผลสัมฤทธิ์			1000g0.5ms
ความน่าเชื่อถือ	MTBF			20000		h
ความน่าเชื่อถือ	เวลาทํางานต่อเนื่อง			120		h
1: คํานวณความเบี่ยงเบนศูนย์ของกระบวนการเปลี่ยนแปลงอุณหภูมิทั้งหมด อัตราการเปลี่ยนแปลงอุณหภูมิ ≤ 1 °C/นาที และช่วงอุณหภูมิคือ -40 °C ~ + 80 °C
2: สภาพการสั่นสะเทือนคือ 6.06 G, 20Hz ~ 2000Hz
