| ชื่อแบรนด์: | Firepower |
| Model Number: | F60 |
| ขั้นต่ำ: | 1 |
| เงื่อนไขการจ่ายเงิน: | L/C, T/T |
| ความสามารถในการจําหน่าย: | 500/Month |

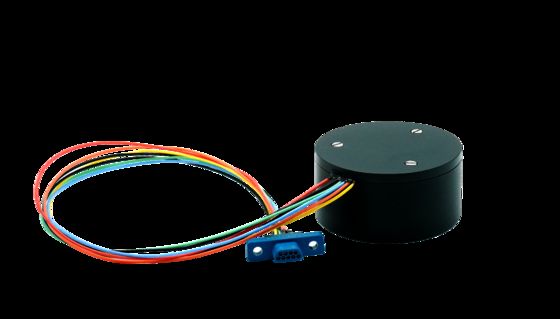

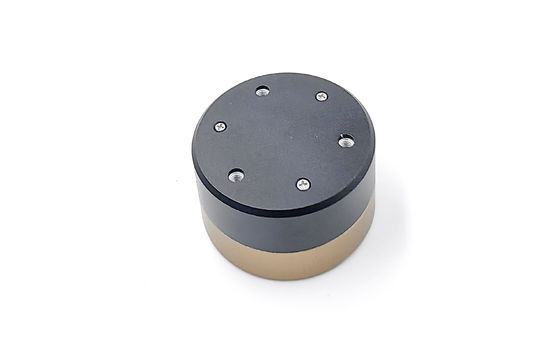

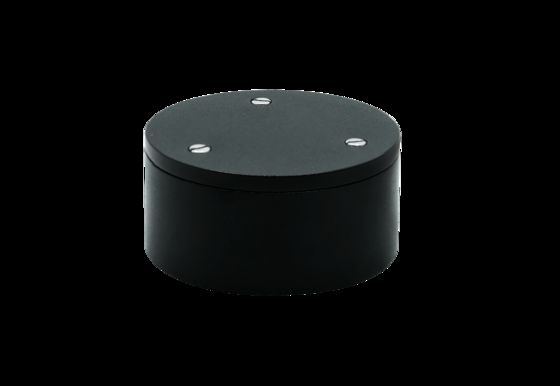

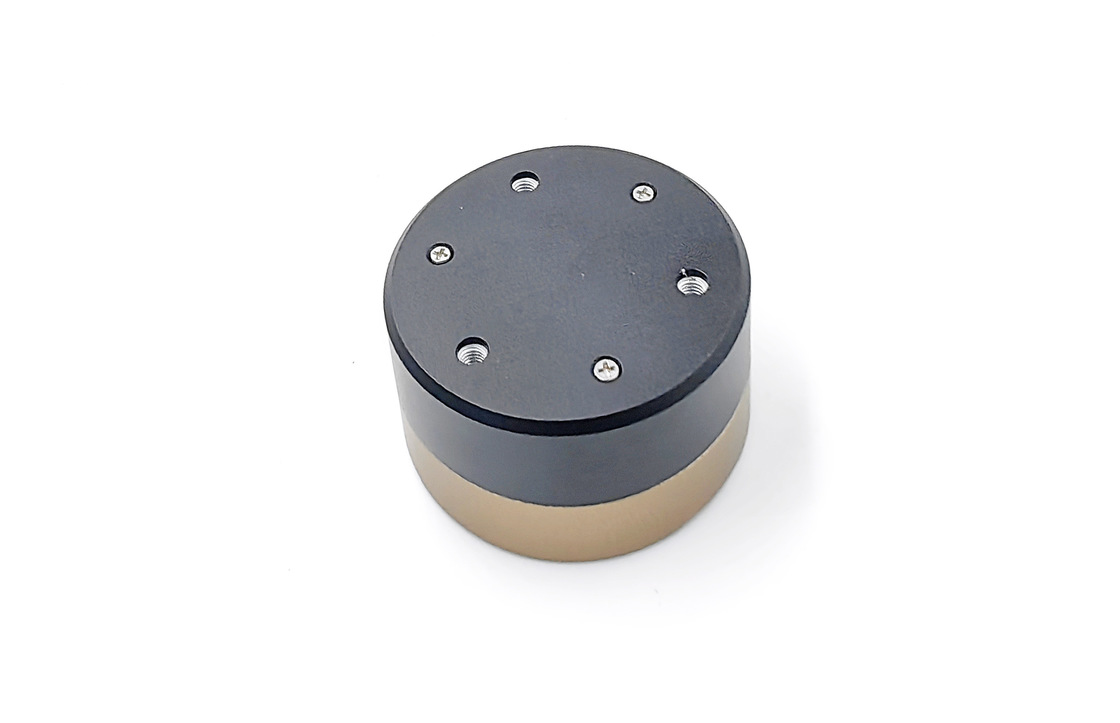

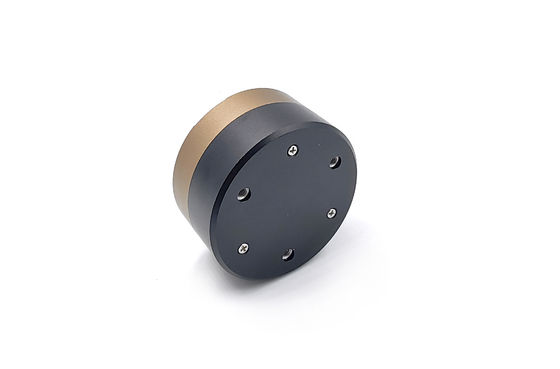

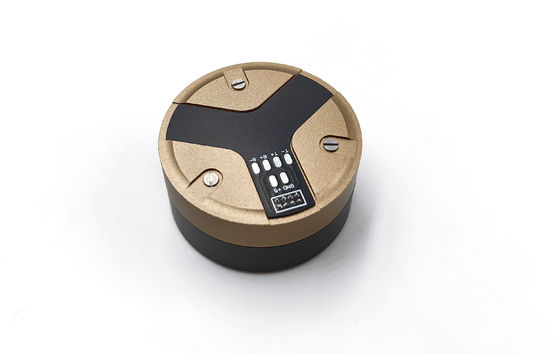

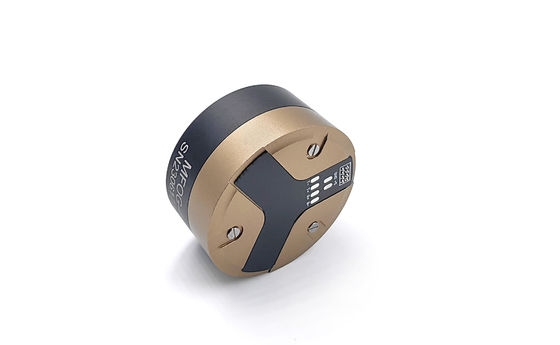

เครื่องตรวจจับจิโรสโกปหมอกระยะยาวแบบไดนามิกสูง พร้อม RS422 การสื่อสารดิจิตอล
รายละเอียดสินค้า
ผลิตภัณฑ์นี้เป็นเซ็นเซอร์อัตรามุมอัตราเฉื่อย (inertial angular rate sensor) ที่ใช้ผล Sagnac optical เพื่อวัดอัตรามุมของตัวนําตามแกนที่รู้สึกของผลิตภัณฑ์หน่วยตรวจจับอัตรามุมของผลิตภัณฑ์คือวงแหวนไฟเบอร์ออปติก, และใช้วงจรตรวจจับวงจรปิดดิจิตอลเพื่อสกัดความแตกต่างทางแสงของแสงที่แพร่กระจายไปตามทิศทางนาฬิกาและทิศทางตรงข้ามนาฬิกาที่เกิดจากอัตรามุมทางกายภาพภายนอกซึ่งถูกตรวจจับโดยวงแหวนไฟเบอร์ออปติกในเวลาเดียวกัน the voltage signal converted from the optical path difference signal is used for closed-loop feedback and control to realize the modulation and demodulation of the signal and achieve the purpose of angular velocity signal detection.
การประกอบ
a) หน่วยเส้นทางทางออปติกประกอบด้วยแหล่งแสง SLD, เครื่องไฟฟ้าออปติก re, เครื่องปรับระดับเฟสออปติกอินทิเกรต, เครื่องเชื่อมต่อไฟฟ้าออปติก และเครื่องตรวจจับออปติก
b) หน่วยวงจรประกอบด้วยวงจรขับเคลื่อนแหล่งแสง และแผ่นวงจรสัญญาณตรวจจับและควบคุม
c) ส่วนประกอบของเครื่อง gyroscope
โครงสร้างและลักษณะของสินค้า
โครงสร้าง gyroscope ติดตามแผนการออกแบบโครงสร้างวงแหวนไฟเบอร์ออปติกเฉพาะอย่างยิ่ง และจากการออกแบบรวมขนาดเล็ก ความมั่นคงของโครงสร้าง (ความต้านทานต่อการกระแทกและการสั่นสะเทือน)ป้องกันการสะท้อนเสียง, ความสมดุลทางโครงสร้าง, ความสะดวกในการติดตั้งและการออกแบบความร้อน (คุณสมบัติอุณหภูมิ) และปัจจัยอื่น ๆ ถูกพิจารณา และโครงสร้างที่มีการ gyro ถูกปรับปรุงและออกแบบ
การใช้สินค้า
ไจโรสโกปไฟเบอร์ออปติก F60 มีลักษณะของอายุยืนยาว ความทนทานต่อการกระแทกและการสั่นแรงที่แข็งแกร่ง ระยะการวัดที่ใหญ่ ความกว้างของแบนด์วิดท์สูง การเริ่มต้นทันที ไม่มีการเคลื่อนไหวที่เกิดจากการเร่งและการครอบคลุมความแม่นยําที่กว้าง. สามารถใช้ได้อย่างแพร่หลายในเรือ เครื่องบิน และรถยนต์ และการนําทางหุ่นยนต์ การตั้งตําแหน่งและทิศทาง การควบคุมความมั่นคงและสาขาอื่น ๆ
เครื่องพลังงานทํางานของไจโร
±พลังงานไฟฟ้า 5 วอลต์ ความแม่นยําของพลังงานไฟฟ้า 5%, ความแม่นยําของพลังงานไฟฟ้าไม่เกิน 20mV ปริมาณกระแสแรงสูงสุดของพลังงานไฟฟ้าอุณหภูมิเต็ม 1.5Aการบริโภคพลังงานในภาวะคงที่ในอุณหภูมิห้องไม่เกิน 2.5W และการบริโภคพลังงานในสภาพคงที่ในอุณหภูมิเต็มไม่เกิน 5W
ปริมาตรหลัก
| โครงการ | หน่วย | F60A | F60B | F60C | F60D |
| Mระยะทางสะดวก | o/s | ±400~±800 | |||
| ความมั่นคงของออฟเซต 0 | o/h | ≤0.06 | ≤0.1 | ≤0.3 | ≤1.5 |
| การซ้ําซ้ําความคัดค้าน 0 | o/h | ≤0.06 | ≤0.1 | ≤0.3 | ≤1.5 |
| คณิตการเดินสุ่ม | o/√h | ≤0.006 | ≤0.01 | ≤0.03 | ≤0.5 |
| ตัวประกอบขนาดไม่เส้นตรง | ppm | ≤50 | ≤60 | ≤70 | ≤150 |
| ปัจจัยขนาด ความสามารถซ้ํา | ppm | ≤50 | ≤60 | ≤70 | ≤150 |
| ปัจจัยขนาด ความสมอง | ppm | ≤50 | ≤60 | ≤70 | ≤150 |
| เวลาเริ่มต้น | s | ≤1 | |||
| ความกว้างแบนด์วิธ | Hz | >200 | |||
| พลังงานไฟฟ้า | V | -5,+5 | |||
| พลังงาน | W | ≤6 | |||
| อุณหภูมิการทํางาน | oC | -40~+65 | |||
| อุณหภูมิการเก็บรักษา | oC | -45~+85 | |||
| สั่นสะเทือน | Hz,g2/Hz | 20~2000,0.06 | |||
| โชค | g,ms | 30,11 | |||
| อัตราการปรับปรุงข้อมูล | Hz | 200 ~ 2000 | |||
| อัตราการจ่าย | bps | 115200 ~ 921600 | |||
| outputmethod วิธีการผลิต | / | การออกอากาศ (ตามปกติ) / กระตุ้น (ตามสั่ง) | |||
| ระดับอินเตอร์เฟส | / | RS-422 | |||
| เครื่องเชื่อม | / | J30J-15TJL | |||
| ขนาดรูป | mm | Φ60×32 | |||
ขนาด
สาขาการใช้งานหลัก
