| ชื่อแบรนด์: | Firepower |
| Model Number: | MFOG-910A |
| ขั้นต่ำ: | 1PCS |
| ราคา: | สามารถต่อรองได้ |
| เงื่อนไขการจ่ายเงิน: | L/C, T/T |
| ความสามารถในการจําหน่าย: | 500 ชิ้นต่อเดือน |
รายละเอียด
| ไม่ ไม่ | รายการ | มูลค่า |
| 1 | ระยะ (°/s) | ± 240 |
| 2 | ปัจจัยขนาด(mV/o/s) | 47±5 |
| 3 | ความไม่เส้นตรงของปัจจัยขนาด (ppm) | ≤1000 |
| 4 | ความมั่นคงของ Bias (10s,1σ, °/h) | ≤0.8 |
| 5 | ความซ้ําของ Bias (1σ),o/h) | ≤0.8 |
| 6 | ความกว้างแบนด์เบด 3dB (Hz) | ≥ 1000 |
| 7 | เดินตามที่สุ่ม(o/√h) | ≤0.02 |
| 8 | พลังงานไฟฟ้า (V) | 5+0.25 +12 |
| 9 | การบริโภคพลังงาน ((W) | ≤ 1.5 |
| 10 | ผล (g) | ≥ 1500 |
| 11 | การเร่ง (g) | ≥ 70 |
| 12 | ปีการทํางาน (การประเมินการคิดเลข) | ≥15 |
| 13 | MTBF (การประเมินการคิดเลข) | ≥100000 |
1คําแนะนํา
1.1การทบทวนสินค้า

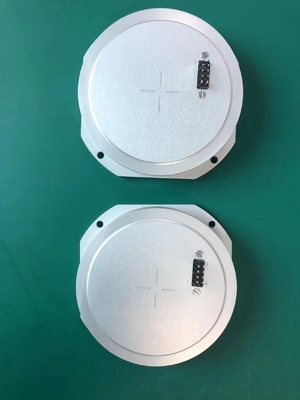

MFOG-910 fiber gyro (ในต่อไปนี้เรียกว่าสินค้านี้) เป็นเซนเซอร์อัตรามุมรวมแสง, แรงกลและไฟฟ้า.มันรวมอุปกรณ์ไมโครนาโนไฟเบอร์ที่มีความน่าเชื่อถือสูงหลายประเภท เพื่อบรรลุกระบวนการตรวจจับโดยตรวจจับ, การประมวลผลและการตอบสนอง ความแตกต่างในช่วงที่เกิดจากการกระจายแสงสองรังสีในทิศทางตรงกันข้ามผลิตภัณฑ์นี้ทําการวัดความเร็วหมุน ultra-high โดยการออกแบบใหม่ของ optics, การสนับสนุนโครงสร้าง และการควบคุมอัลการิธึม
ผลิตภัณฑ์นี้ประกอบด้วยส่วนประกอบทางแสง ส่วนประกอบวงจรและส่วนประกอบโครงสร้าง โดยมีลักษณะของโครงสร้างที่เรียบง่าย ไม่มีส่วนเคลื่อนที่ ไม่มีส่วนสกัดความต้านทานต่อแรงกระแทก, การเริ่มต้นอย่างรวดเร็ว, ขนาดเล็ก, น้ําหนักเบาและความน่าเชื่อถือสูง
1.2การประกอบ
ผลิตภัณฑ์ประกอบด้วยส่วนประกอบดังต่อไปนี้:
(a) ส่วนประกอบเส้นทางแสง
b) บอร์ดวงจรสัญญาณตรวจจับและควบคุม
(c) กระดูกวงแหวนไฟเบอร์ออปติก, เปลือกและส่วนโครงสร้างอื่น ๆ;
1.3ขนาด
82mm × 82mm × 19.5mm(ไม่รวมปลั๊ก).
ขนาด
อินเตอร์เฟซไฟฟ้า
| ไม่ ไม่ | คํานิยาม | คําสังเกต |
| 1 | 5V | การบริโภคพลังงานต่ํากว่า 1W |
| 2 | 12V | |
| 3 | ผลิต | ผลิตความแตกต่างกับ AGND |
| 4 | -12 วอลต์ | |
| 5 | AGND | อานาล็อก GND |
| 6 | GND | |
| 7 | เงินเปล่า | |
| 8 | GND | พลังงาน GND |
| 9 | TS | สัญญาณเซ็นเซอร์อุณหภูมิ TMP ความสัมพันธ์ในการแปลง T=(TS-750)/10+25 หน่วยคือ mV, T คืออุณหภูมิในเซลเซียส |
