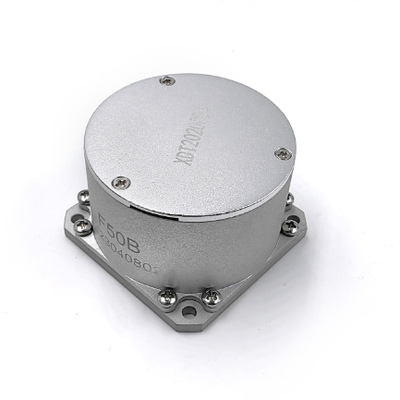

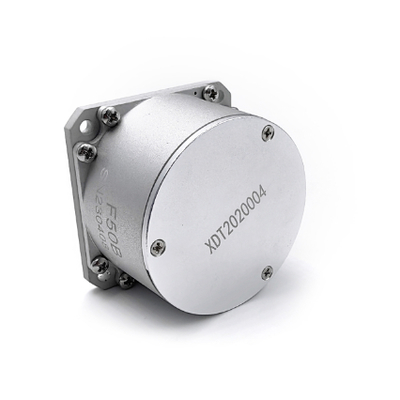

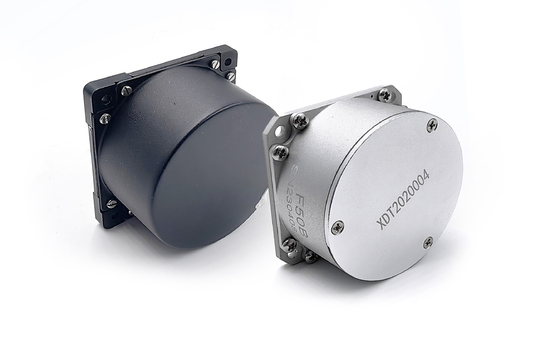

สายไฟเบอร์ออปติก ไจโร 50mm x 50mm x 32mm ด้วยระยะ ± 500°/s

ชื่อแบรนด์:	Firepower
เลขรุ่น:	F50A
MOQ:	1 ตัว
ราคา:	US$2,800.00~3,000.00
เงื่อนไขการจ่ายเงิน:	แอล/C,ที/ที
ความสามารถในการจําหน่าย:	100 ชิ้นต่อเดือน

ข้อมูลรายละเอียด

คำอธิบายผลิตภัณฑ์

ข้อมูลรายละเอียด

สถานที่กำเนิด:

เชียงใหม่, จีน

ได้รับการรับรอง:

ช่วงการวัด:

-500~+500°/วินาที

ความเสถียรของอคติเป็นศูนย์:

≤0.05°/ชม., 10 วินาที

การทำซ้ำแบบ Zero Bias:

≤0.05°/ชม

ค่าสัมประสิทธิ์การเดินแบบสุ่ม:

≤0.006°/√ชม

สเกลปัจจัยไม่เชิงเส้น:

≤30ppm

ความสามารถในการทำซ้ำของสเกลแฟกเตอร์:

≤30ppm

อิสัมเมตรของปัจจัยขนาด:

≤30ppm

เวลาเริ่มต้น:

≤1วินาที

แบนด์วิดธ์:

500เฮิร์ต

แหล่งจ่ายไฟ:

±5±0.15V

พลัง:

≤6w

อุณหภูมิการทำงาน:

-40~+70°c

อุณหภูมิการจัดเก็บ:

-55~+85°C

การสั่นสะเทือน:

20 ~ 2000Hz, 0.06g2/Hz

ผลกระทบ:

30 ก., 11 มิลลิวินาที

อัตราการรับส่ง:

921600 (ปรับแต่งได้) bps

โหมดเอาต์พุต:

RS-422

ตัวเชื่อมต่อ:

J30J-15TJL/(ปรับแต่งได้)

มิติโดยรวม:

50 มิลลิเมตร * 50 มิลลิเมตร * 32

ขนาดการติดตั้ง:

43มม.*43มม

รายละเอียดการบรรจุ:

ฟองน้ำและกล่อง

สามารถในการผลิต:

100 ชิ้นต่อเดือน

เน้น:

เครื่องตรวจจับอัตรามุมอเนอร์เซียล

จีโรสโกปไฟเบอร์ออปติก ความแม่นยําสูง

จีโรสโกปไฟเบอร์ออปติกลุป

คำอธิบายผลิตภัณฑ์

ภาพรวมผลิตภัณฑ์

เซ็นเซอร์อัตราการหมุนเฉื่อยแบบเอฟเฟกต์ Sagnac เชิงแสง

เซ็นเซอร์อัตราการหมุนเฉื่อยความแม่นยำสูงนี้ใช้เอฟเฟกต์ Sagnac เชิงแสงในการวัดความเร็วเชิงมุมตามแกนที่ไวต่อการรับรู้ ระบบมีวงจรตรวจจับแบบวงปิดดิจิทัลที่ดึงความแตกต่างของเส้นทางแสงระหว่างการแพร่กระจายแสงตามเข็มนาฬิกาและทวนเข็มนาฬิกาอย่างแม่นยำ ทำให้สามารถวัดอัตราการหมุนได้อย่างแม่นยำ

คุณสมบัติหลัก

หน่วยรับรู้การหมุนแบบวงแหวนไฟเบอร์ออปติก
วงจรตรวจจับแบบวงปิดดิจิทัล
ให้ข้อมูลการเพิ่มขึ้นของมุมในแกนเดียว
รวมการตรวจสอบอุณหภูมิภายใน
การแปลงและป้อนกลับสัญญาณแรงดันไฟฟ้าที่มีความแม่นยำ

ข้อมูลจำเพาะทางเทคนิค

ขนาด

ขนาดโดยรวม: 50 ± 0.1 × 50 ± 0.1 × 32 ± 0.1 มม. (ยาว × กว้าง × สูง)
ขนาดการติดตั้ง: 43 ± 0.1 × 43 ± 0.1 มม. (ยาว × กว้าง), Φ3.2 มม. × 4 รูยึด

อินเทอร์เฟซไฟฟ้า

หมายเลขพิน	คำจำกัดความ	คำอธิบาย
1	+5V	อินพุตแหล่งจ่ายไฟ
2	GND	กราวด์ไฟ
4	RXD+	การเรียงลำดับและแก้ไขความแตกต่างของไจโร
5	TXD+	เอาต์พุต RS422 ไจโรเป็นบวก
8	RXD-	ไจโรเกตติ้งแบบดิฟเฟอเรนเชียลเป็นลบ
9	TXD-	เอาต์พุต RS422 ไจโรเป็นลบ

การใช้งาน

เซ็นเซอร์นี้เหมาะสำหรับ:

ระบบนำทางเฉื่อยความแม่นยำปานกลาง
ระบบระบุตำแหน่งและทิศทาง
ระบบรักษาเสถียรภาพเซอร์โว

ส่วนประกอบผลิตภัณฑ์

ส่วนประกอบเส้นทางแสง
แผงวงจรสัญญาณตรวจจับและควบคุม
โครงและตัวเรือนวงแหวนไฟเบอร์ออปติก

การผลิตและการทดสอบ
