ขนาดเล็ก วงจรไฟเบอร์ออปติก วงจรปิด ความมั่นคง 0.2 ~ 0.8 ° /

ชื่อแบรนด์:	Firepower
เลขรุ่น:	F60A
MOQ:	1 ตัว
ราคา:	US$2,500.00-3,500.00
เงื่อนไขการจ่ายเงิน:	L/C, T/T
ความสามารถในการจําหน่าย:	500 ชิ้นต่อเดือน

ข้อมูลรายละเอียด

คำอธิบายผลิตภัณฑ์

ข้อมูลรายละเอียด

สถานที่กำเนิด:

เชียงใหม่, จีน

ได้รับการรับรอง:

การวัดขนาด:

±400~±800(อุปกรณ์เสริม)

ความเสถียรของอคติเป็นศูนย์:

≤ 0.05°/h, 10 วินาที

การทำซ้ำแบบ Zero Bias:

≤ 0.05°/h

ค่าสัมประสิทธิ์การเดินแบบสุ่ม:

≤ 0.006o/√h

สเกลแฟกเตอร์ไม่เป็นเชิงเส้น:

≤50ppm

ความสามารถในการทำซ้ำของสเกลแฟกเตอร์:

≤50ppm

อิสัมเมตรของปัจจัยขนาด:

≤50ppm

เวลาเริ่มต้น:

≤1วินาที

แบนด์วิธ:

500เฮิร์ต

พลังงานไฟฟ้า:

±5±0.15V

พลัง:

≤6วัตต์

อุณหภูมิการทํางาน:

-40~+70°c

อุณหภูมิในการจัดเก็บ:

-55~+85°C

การสั่นสะเทือน:

20 ~ 2000Hz, 0.06g2/Hz

ผลกระทบ:

30 ก., 11 มิลลิวินาที

อัตราบอด:

921600 (ปรับแต่งได้) bps

โหมดเอาต์พุต:

RS-422

เครื่องเชื่อม:

J30J-15TJL/(ปรับแต่งได้)

ขนาดโดยรวม:

60 มม.* 60 มม. * 32 มม

ขนาดการติดตั้ง:

52 มิลลิเมตร*52 มิลลิเมตร

รายละเอียดการบรรจุ:

ฟองน้ำและกล่อง

สามารถในการผลิต:

500 ชิ้นต่อเดือน

เน้น:

ไจโรสโกปไฟเบอร์ออปติกขนาดเล็ก ไจโรสโกปไฟเบอร์ออปติกลุป

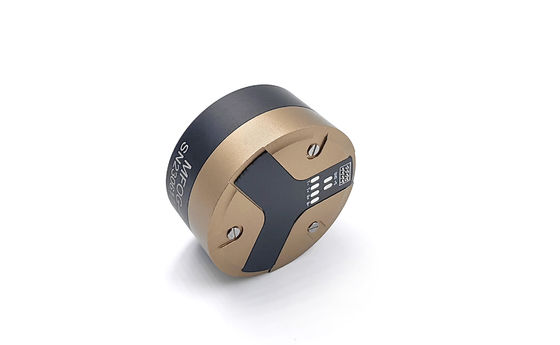

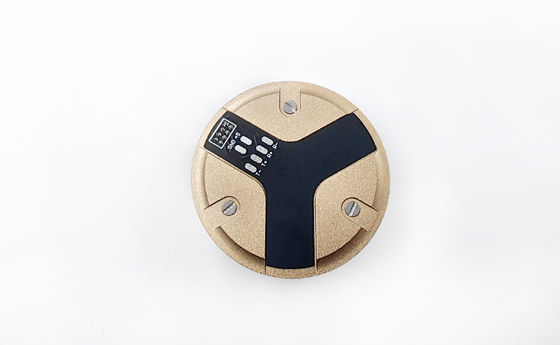

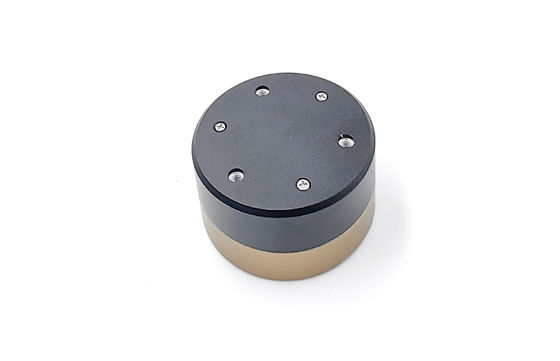

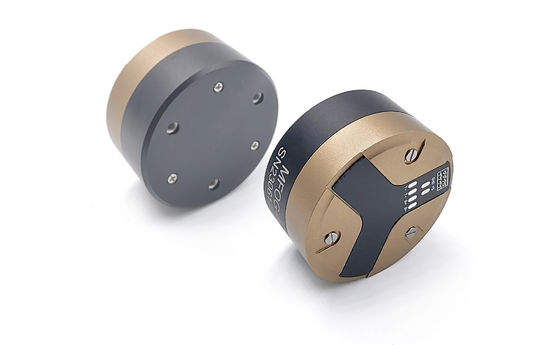

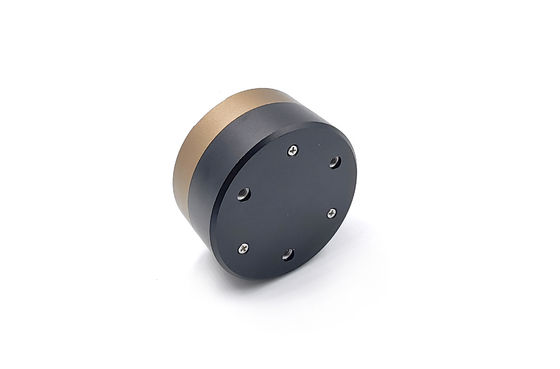

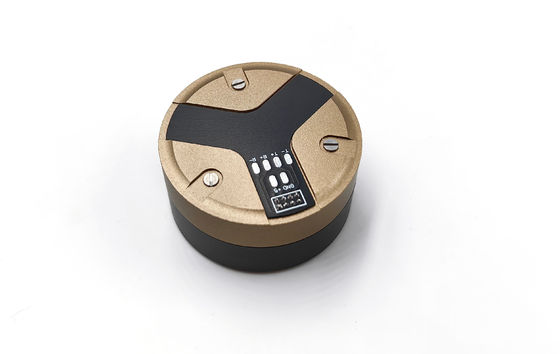

Close-Loop Fiber Optic Gyroscope

คำอธิบายผลิตภัณฑ์

ข้อมูลพื้นฐาน

รุ่น NO.

F60

การวัดปริมาณหลุม

เพียงคนเดียว

ระดับความแม่น

≤0.05°/H

การจัดอันดับ IP

IP67

การรับรอง

ปรับแต่ง

ค่าปัจจัยขนาดที่ไม่ตรงเส้น

< 50ppm (1 sigma)

อิสัมเมตรของปัจจัยขนาด

< 50ppm

ความซ้ําของปัจจัยขนาด

< 50ppm

ระยะทางไดนามิก

300 องศา

ความมั่นคงของความคัดค้าน 0

< 0.05 องศา / H (1 sigma)

ความกว้างแบนด์วิธ

> 200Hz

แพ็คเกจการขนส่ง

สปอง และกล่อง

รายละเอียด

70mm × 70mm × 32mm

รหัส HS

9031809090

ความสามารถในการผลิต

500/เดือน

คําอธิบายสินค้า

มุมเดียว ออตติก Sagnac ผล GyroInertial ความเร็วมุมหมอก Gyroscope

เอกสารนี้ระบุความต้องการและวิธีการใช้งานและบํารุงรักษาของ FOG-60 ไจโรสโกปไฟเบอร์ออปติก (สั้น ๆ เป็นสินค้า)
การนําเสนอสินค้า
1 หลักการทํางาน, การทํางานและกว้างของผลิตภัณฑ์
1.1 วิธีการทํางาน ผลิตภัณฑ์นี้เป็นเซ็นเซอร์อัตรามุมอัตราเฉื่อย (inercial angular rate sensor) ที่ใช้ผลิตภัณฑ์ optical Sagnac ซึ่งใช้ในการวัดอัตรามุมของตัวนําตามแกนที่รู้สึกของผลิตภัณฑ์หน่วยตรวจจับอัตรามุมของผลิตภัณฑ์คือวงแหวนไฟเบอร์ออปติก, และใช้วงจรตรวจจับวงจรปิดดิจิตอลเพื่อสกัดความแตกต่างทางแสงของแสงที่แพร่กระจายไปตามทิศทางนาฬิกาและทิศทางตรงข้ามนาฬิกาที่เกิดจากอัตรามุมทางกายภาพภายนอกซึ่งถูกตรวจจับโดยวงแหวนไฟเบอร์ออปติกในเวลาเดียวกัน the voltage signal converted from the optical path difference signal is used for closed-loop feedback and control to realize the modulation and demodulation of the signal and achieve the purpose of angular velocity signal detection.
1.2 ฟังก์ชัน ผลิตภัณฑ์นี้ประกอบด้วยหน่วยตรวจวัดความเร็วมุมทางแสงและหน่วยตรวจจับสัญญาณ ให้ข้อมูลเพิ่มมุมในแกนเดียว และข้อมูลอุณหภูมิภายใน
1.3 สาขาใช้งาน ผลิตภัณฑ์ส่วนใหญ่เหมาะสําหรับการใช้งาน เช่น ระบบการนําทางแบบอินเนอร์เซียลความแม่นยํากลาง ระบบการตั้งตําแหน่งและการตั้งทิศทาง และระบบการทําให้ความมั่นคงของเซอร์โว
2 การประกอบ ส่วนประกอบหลักของสินค้าคือดังต่อไปนี้: a) หน่วยเส้นทางแสงประกอบด้วยแหล่งแสง SLD, สายไฟฟ้าออฟติก re,เครื่องเชื่อมต่อไฟเบอร์ออฟติก และเครื่องตรวจจับออฟติก; b) หน่วยวงจรประกอบด้วยวงจรขับเคลื่อนแหล่งแสงและแผ่นวงจรสัญญาณตรวจจับและควบคุม; c) ส่วนโครงสร้างของจิโรสโกป
3 ลักษณะและขนาดการติดตั้ง ขนาดรวม (mm): (60 ± 0.1) × (60 ± 0.1) × (31 ± 0.1) (L × W × H); ขนาดการติดตั้ง (mm): (50 ± 0.1) × (50 ± 0.1) (L × W), Φ3.2mm × 4,
เช่น รูปที่ 1

ขนาดเล็ก วงจรไฟเบอร์ออปติก วงจรปิด ความมั่นคง 0.2 ~ 0.8 ° / 0

ขนาดเล็ก วงจรไฟเบอร์ออปติก วงจรปิด ความมั่นคง 0.2 ~ 0.8 ° / 0

ผลงานหลัก
ปริมาตร ดูปริมาตรการประกอบการหลักของผลิตภัณฑ์สําหรับรายละเอียด
ตารางที่ 1 ปริมาตรการทํางานหลัก

เลขลําดับ	สินค้าทดสอบ	หน่วย	ความต้องการทางเทคนิค
1	ขนาดรวม	mm	60×60×31
2	เวลาเริ่มต้น	s	5
3	ความมั่นคงของความเสื่อม 0 (10 s การชะลอ, 1σ)	o/h	≤0.1
4	ความซ้ําซ้ําที่ไม่มีความคัดแย้ง	o/h	≤0.1
5	คณิตการเดินสุ่ม	o/h1/2	≤0.01
6	ความไม่เส้นตรงของปัจจัยขนาด	ppm	≤ 50
7	ความซ้ําซ้ําของปัจจัยขนาด	ppm	≤ 50
8	อุณหภูมิการทํางาน	oC	-40 ~ +700
9	อุณหภูมิการเก็บรักษา	oC	-50~+70
10	ระยะความเร็ว	(°) /s	± 1000
11	ความดันไฟฟ้า	V	+5
12	การบริโภคพลังงานในภาวะคงที่	W	<4

ความต้องการพลังงาน

เลขลําดับ	ชื่อ	การขอ
1	ความแม่นยําของปั๊มพลังงาน	± 5%
2	พลังการคลื่น (Vpp)	20mV
3	กระแสไฟฟ้า	> 1.5A

อินเตอร์เฟซเชื่อมต่อไฟฟ้า

เลขจุดหลัก	คํานิยาม	ความคิดเห็น
1	+5V	การเข้าไฟฟ้า
2	GND	แผ่นดินพลังงาน
3	--	เก็บไว้
4	RXD+	การจัดเรียงและแก้ไขความแตกต่างของไจโร
5	TXD+	การออกเสียง RS422 ไจโรบีบีบี
6	+5V	การเข้าไฟฟ้า
7	GND	แผ่นดินพลังงาน
8	RXD-	ไจโครนิเฟอเรชั่นเกตเกตลบ
9	TXD-	การออกเสียง RS422 ไจโร
