| ชื่อแบรนด์: | Firepower |
| เลขรุ่น: | INS100 |
| MOQ: | 1 |
| ราคา: | สามารถต่อรองได้ |
| เงื่อนไขการจ่ายเงิน: | แอล/C,ที/ที |
| ความสามารถในการจําหน่าย: | 100/เดือน |

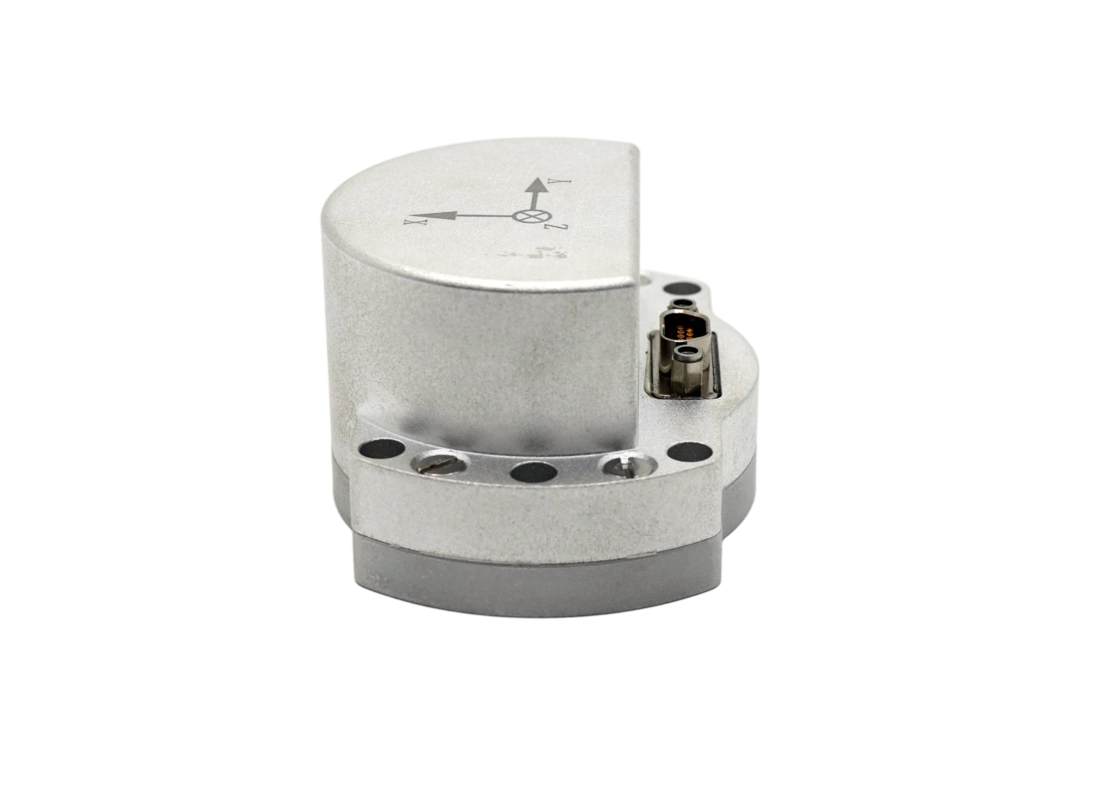

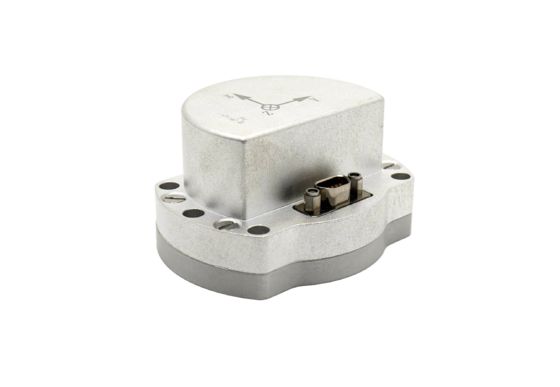

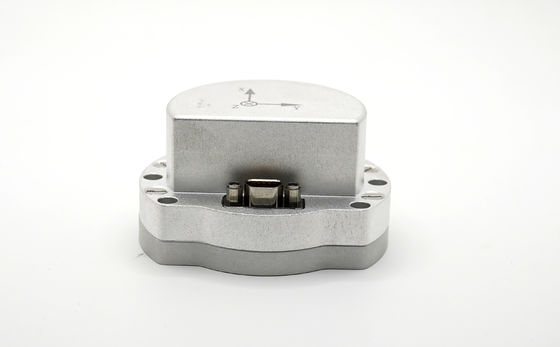

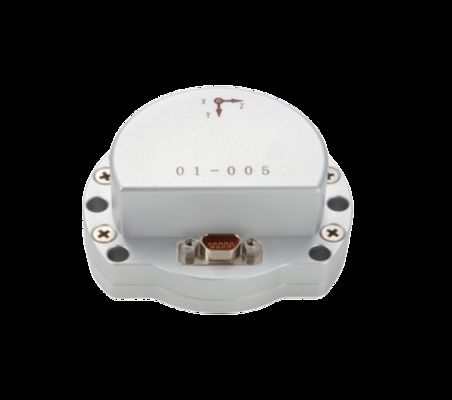

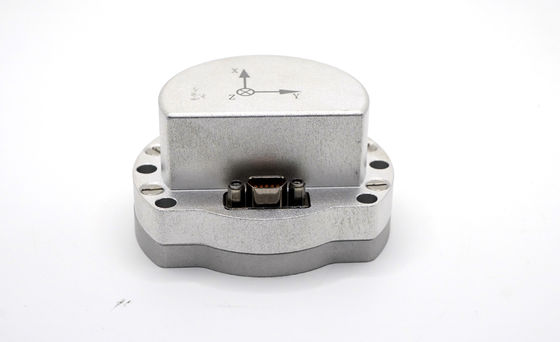

ระบบการนําทางแบบอเนอร์เซียล GNSS ความแม่นยําสูง ระดับการปฏิบัติการ สําหรับการติดตามเรือ
คําอธิบายสินค้า
ฟังก์ชันหลักของระบบนําทางบูรณาการคือดังนี้
ปริมาตรหลัก
เทคโนโลยีไจโร
| โครงการ | ตัวชี้วัด | คําสังเกต | |
ไจโร |
ระยะการวัด | -300°/s ~+300°/s | |
| การแก้ไข | ≤0.5°/h | ||
| อุปถัมภ์ของความคัดค้าน | -1.0°/h ~+1.0°/h | ||
| เดินตามที่สุ่ม | 00.05%h | ||
| ความมั่นคงของความคัดค้านในอุณหภูมิห้อง | ≤0.3°/h ((1σ) | 10 วินาทีการชะลอ ผลการทดสอบ 1 ชั่วโมง | |
| ความมั่นคงของความคัดค้านที่อุณหภูมิเต็ม | ≤0.5°/h ((1σ) | 10 วินาทีการชะลอ ผลการทดสอบ 1 ชั่วโมง | |
| ความสามารถในการซ้ําซ้ําในอุณหภูมิปกติ | ≤0.3°/h ((1σ) | สถิติของ 6 ข้อมูลการทดสอบ | |
| การซ้ําสองทางในอุณหภูมิเต็ม | ≤0.5°/h ((1σ) | รับ Biasdata 2 ครั้ง ในอุณหภูมิเต็ม, อุณหภูมิสูง, อุณหภูมิต่ํา และ อุณหภูมิปกติ | |
| ความไม่เส้นตรงของปัจจัยขนาด | ≤ 200ppm | อุณหภูมิเต็มและอุณหภูมิคง | |
| ความซ้ําซ้ําของปัจจัยขนาด | ≤ 200ppm ((1σ) | อุณหภูมิเต็มและอุณหภูมิคง | |
| เวลาเริ่มทํางานของไจโร | ≤ 5s | ||
| ความกว้างแบนด์บานด์ของไจโร | 300Hz | การรับประกันการออกแบบ การทดสอบชุด | |
| ความผิดพลาดการติดตั้งที่เหลือของจิโรสโกปสามแกน | ≤ 30" | ||
ตัวชี้วัดทางเทคนิคของเครื่องเร่ง
| โครงการ | ตัวชี้วัด | คําสังเกต | |
การเร่ง |
ระยะการวัด | -50 กรัม ~ +50 กรัม | การรับประกันการออกแบบและการเลือก |
| ความไม่เส้นตรงของปัจจัยขนาด | ≤ 200ppm | การรับประกันการออกแบบและการเลือก | |
| ความมั่นคงของความคัดค้านที่อุณหภูมิเต็ม | ≤ 100ug ((1σ) | 10 วินาทีการชะลอ ผลการทดสอบ 1 ชั่วโมง | |
| การซ้ําสองทางในอุณหภูมิเต็ม | ≤ 100ug ((1σ) | รับ Biasdata 2 ครั้ง ในอุณหภูมิเต็ม, อุณหภูมิสูง, อุณหภูมิต่ํา และ อุณหภูมิปกติ | |
| ความซ้ําซ้ําของปัจจัยขนาด | ≤ 100ppm ((1σ) | การรับประกันการออกแบบและการเลือก | |
| เดินตามที่สุ่ม | ≤ 0.02m/s/h1/2 | ||
| บวกเวลาเริ่มต้น | ≤ 5s | ||
| ความผิดพลาดในการติดตั้งการบวกสามแกน | ≤ 30" | ||
ความแม่นยําของการจัดอันดับ
ความแม่นยําการนําทางแบบบูรณาการ (มีประสิทธิภาพจากดาวเทียม)
| โครงการ | ตัวชี้วัด | คําสังเกต | |
ความแม่นยําของการจัดอันดับ |
ทิศเหนือมองหาเวลา | ≤5 นาที | โดยทั่วไปมาตรฐานคือ 3 นาทีหรือ 5 นาที |
| ความซ้ําซ้ําของมุมการจัดตั้งเส้นทาง | ≤1°/cosL | 1σ | |
| ความสามารถในการซ้ําการปรับปริมาณเสียง | ≤0.05° | 1σ | |
| ความสามารถซ้ําซ้ําในการจัดตั้งมุมม้วน | ≤0.05° | 1σ | |
| รูปแบบมองทิศเหนือ | ไม่จําเป็น | มันสามารถทําความเข้าใจการจัดตั้งฐานสวิง, การจัดตั้ง GPS ช่วยเหลือระหว่างการเดินทาง, การจัดตั้งเครื่องวัดระยะทาง ช่วยเหลือระหว่างการเดินทาง และการจัดตั้งการถ่ายทอดการนําทางอินเนอร์เซียลหลัก | |
ความแม่นยําการนําทางแบบอเนอร์เซียล (ดาวเทียมที่ไม่ใช้)
| โครงการ | ตัวชี้วัด | คําสังเกต | |
ความแม่นยําในการนําทางแบบอินเนอร์เซียล |
ความแม่นยําของการบํารุงมุมทาง | ≤2°/h | |
| ความแม่นยําในการถือมุม Pitch | ≤0.2°/h | ||
| ความแม่นยําของการบํารุงความถูกต้องของมุมการม้วน | ≤0.2°/h | ||
| ความแม่นยําในการตั้งตําแหน่งโดยเฉพาะความอ่อนแอ | ≤20m ((100s) | CEP โดยไม่มีการสนับสนุนข้อมูลภายนอก | |
| ความแม่นยําในการตั้งตําแหน่งของระบบการนําทางอินทิกรเมเตอร์ | ≤ 0.2% (ระยะทางมากกว่า 3 กม.) | ||
| ความแม่นยําในการตั้งตําแหน่งของระบบการนําทางอินทิกรเมเตอร์ | ≤1m ((50s) | ||
ขนาด
สาขาการใช้งานหลัก
