| ชื่อแบรนด์: | FIREPOWER |
| เลขรุ่น: | IMU115 |
| MOQ: | 1 |
| ราคา: | 600$ |
| เงื่อนไขการจ่ายเงิน: | L/C,D/P,T/T,Western union |
| ความสามารถในการจําหน่าย: | 1 สัปดาห์สำหรับตัวอย่าง |
การบริโภคพลังงานต่ํา 6 แกน Mems เครื่องตรวจจับหน่วยวัดความอ่อนแอสําหรับหุ่นยนต์ UAV

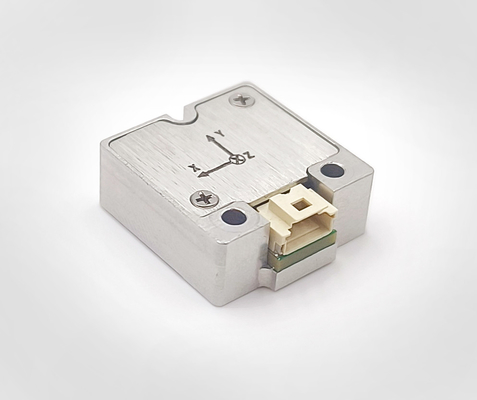

IMU115 เป็นหน่วยวัดความอ่อนแอ (IMU) ที่ใช้เทคโนโลยีไมโครเมกานิค (MEMS) พร้อมกับจิโรสโกป MEMS ที่มีความสามารถสูงและเครื่องวัดความเร็ว MEMSออก 3 ความเร็วมุมและ 3 ความเร่ง.มีความน่าเชื่อถือสูงและความสามารถปรับปรุงสิ่งแวดล้อมที่แข็งแกร่งในโมการสื่อสาร, แผนที่, พลาตฟอร์มที่มั่นคงและสาขาอื่น ๆ.
1) ไจโรสโกปดิจิตอลสามแกน:
a)ระยะการวัดแบบไดนามิก ± 250o/s (500 °/s เป็นตัวเลือก)
b)ความมั่นคงของความเสื่อมศูนย์: 10 °/h (GJB, 10s, ค่าเฉพาะ), 6.0 °/h ((ALLAN, ค่าเฉพาะ);
2)เครื่องวัดความเร็วดิจิตอลสามแกน:
a)ระยะการวัดแบบไดนามิก ± 4g (สามารถตั้งค่าได้ 16g)
b)ความเสถียรในระดับศูนย์เสี่ยง: 0.12 mg (GJB, 10s), 0.065 mg (ALLAN);
3)ความน่าเชื่อถือสูง: MTBF > 20000h
4)ความแม่นยําที่รับประกันภายในช่วงอุณหภูมิเต็ม (-40 °C ~ 80 °C):
อัลกอริทึมการปรับอุณหภูมิและการชําระค่าตอบแทนที่มีประสิทธิภาพสูง
5)เหมาะสําหรับการทํางานภายใต้สภาพสั่นแรง
6)อินเตอร์เฟซ UART 1 ทาง
|
ปริมาตร |
สภาพการทดสอบ |
ค่าขั้นต่ํา |
ค่าเฉพาะ |
ค่าสูงสุด |
หน่วย |
|
|
จิโรสโกป |
ระยะวัดแบบไดนามิก |
|
|
250 |
500 |
o/s |
|
ความคัดค้าน 0 |
ความแตกต่างของอัลแลน |
|
3.0 |
|
o/h |
|
|
อัตราเฉลี่ย 10 วินาที (-40 °C ~ + 80 °C, อุณหภูมิคง) |
|
6.0 |
|
o/h |
||
|
ความคัดค้าน 0 |
ความคัดค้าน 0 |
|
± 02 |
|
o/s |
|
|
การเปลี่ยนแปลงความคัดค้าน 0 |
|
± 03 |
|
o/s |
||
|
ปัจจัยขนาด |
ความแม่นยําของปัจจัยขนาด |
|
0.2 |
|
% |
|
|
ความไม่เส้นตรงของปัจจัยขนาด |
|
0.02 |
|
% FS |
||
|
ความกว้างแบนด์วิธ |
|
|
80 |
|
Hz |
|
|
เครื่องวัดเร่ง |
ระยะวัดแบบไดนามิก |
|
|
4 |
16 |
g |
|
ความคัดค้าน 0 |
ความแตกต่างของอัลแลน |
|
0.065 |
|
กิโลกรัม |
|
|
อัตราเฉลี่ย 10 วินาที (-40 °C ~ + 80 °C) |
|
0.12 |
|
กิโลกรัม |
||
|
ความคัดค้าน 0 |
ความคัดค้าน 0 |
|
±3 |
|
กิโลกรัม |
|
|
เปลี่ยนแปลงความคัดค้านศูนย์เต็ม |
|
± 6 |
|
กิโลกรัม |
||
|
ปัจจัยขนาด |
ความแม่นยําของปัจจัยขนาด |
|
0.3 |
|
% |
|
|
ความไม่เส้นตรงของปัจจัยขนาด |
|
0.03 |
|
% FS |
||
|
ความกว้างแบนด์วิธ |
|
|
80 |
|
Hz |
|
|
อินเตอร์เฟซการสื่อสาร |
|
|
|
|
|
|
|
UART 1 ด้าน |
อัตราการจ่าย |
|
115.2 |
460.8 |
Kbps |
|
|
ความถี่ในการเก็บตัวอย่าง |
|
|
|
|
|
|
|
UART |
|
200 |
1000 |
Hz |
||
|
คุณสมบัติไฟฟ้า |
โวลเตชั่น |
|
4.5 |
5 |
5.5 |
V |
|
การบริโภคพลังงาน |
|
|
|
0.35 |
W |
|
|
Ripple |
P-P |
|
|
20 |
mV |
|
|

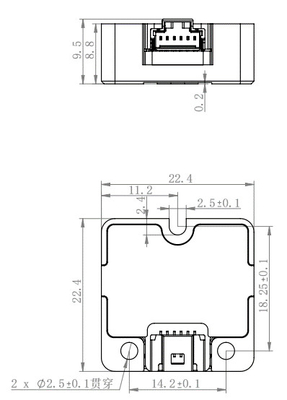

ลักษณะโครงสร้าง |
ขนาด |
|
|
22.4×22.4×95 |
|
mm |
|
น้ําหนัก |
|
|
16 |
|
g |
|
|
สถานที่ใช้ |
อุณหภูมิการทํางาน |
|
- 40 |
|
80 |
°C |
|
อุณหภูมิการเก็บรักษา |
|
- 45 |
|
85 |
°C |
|
|
การสั่นสะเทือน |
|
|
20~2000Hz,3g |
|
|
|
|
ผลสัมฤทธิ์ |
|
|
1000g0.5ms |
|
|
|
|
ความน่าเชื่อถือ |
MTBF |
|
|
20000 |
|
h |
|
เวลาทํางานต่อเนื่อง |
|
|
120 |
|
h |
|
|
1: คํานวณความเสี่ยงศูนย์ ของกระบวนการเปลี่ยนอุณหภูมิทั้งหมด อัตราการเปลี่ยนแปลงอุณหภูมิ ≤ 1 °C/นาที และช่วงอุณหภูมิคือ -40 °C ~ + 80 °C |
||||||
