| ชื่อแบรนด์: | Firepower |
| เลขรุ่น: | 16488HA |
| MOQ: | 1 |
| ราคา: | 2000$ |
| เงื่อนไขการจ่ายเงิน: | L/C,D/A,D/P,T/T,Western Union |
| ความสามารถในการจําหน่าย: | 500/month |
เซ็นเซอร์ IMU (หน่วยวัดความเฉื่อย) MEMS ประสิทธิภาพสูง ทดแทน ADIS16488

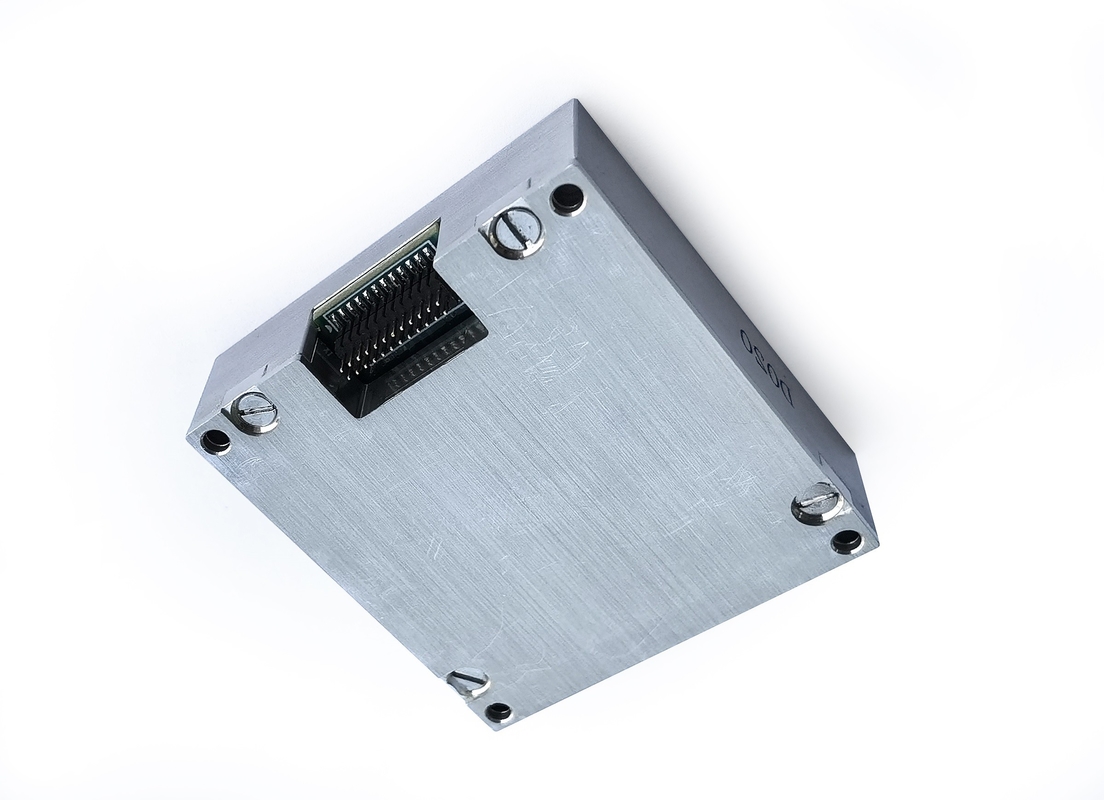

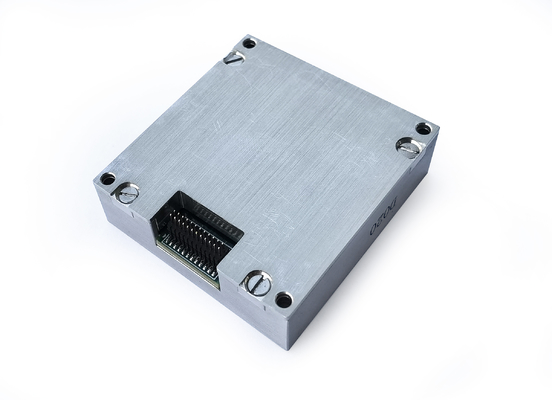

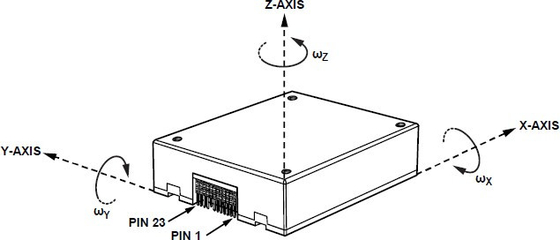

The หน่วยวัดความเฉื่อย (IMU) 16488HA เป็นระบบตรวจจับความเฉื่อยแบบบูรณาการเต็มรูปแบบที่รวมเอา ไจโรสโคปสามแกน และ มาตรวัดความเร่งสามแกน ไว้ในโมดูลขนาดกะทัดรัด ออกแบบมาเพื่อวัด ความเร็วเชิงมุมสามแกน และ ความเร่งเชิงเส้น ของแพลตฟอร์มโฮสต์อย่างแม่นยำ
ระบบดำเนินการขั้นสูง การชดเชยข้อผิดพลาด รวมถึง:
การชดเชยอุณหภูมิ
การแก้ไขการวางแนวที่ไม่ถูกต้องในการติดตั้ง
การแก้ไขความไม่เป็นเชิงเส้น.
หลังจากการชดเชย หน่วยจะส่งออกข้อมูลความเฉื่อยที่มีความแม่นยำสูงผ่าน อินเทอร์เฟซดิจิทัล SPI ตามโปรโตคอลการสื่อสารมาตรฐาน ทำให้ 16488HA IMU เหมาะอย่างยิ่งสำหรับการใช้งานแบบฝังที่ต้องการการตรวจจับการเคลื่อนไหวที่เชื่อถือได้และเสถียรในสภาพแวดล้อมแบบไดนามิก
|
พารามิเตอร์ |
เงื่อนไขการทดสอบ |
ค่าต่ำสุด |
ค่าทั่วไป |
ค่าสูงสุด |
หน่วย |
|
|
Gไจโรสโคป |
ช่วงการวัดแบบไดนามิก |
|
|
±450 |
|
º/s |
|
ความไม่เสถียรของศูนย์-ไบแอส |
Allan variance ดีกว่า |
|
0.3 |
|
º/h |
|
|
ความเสถียรของศูนย์-ไบแอส |
10 วินาทีราบรื่น RMS ดีกว่า |
|
3 |
|
º/h |
|
|
ศูนย์-ไบแอสในช่วงอุณหภูมิเต็ม |
-40 ℃ ~ 85 ℃, 10 วินาทีราบรื่น, rms |
|
20 |
|
º/h |
|
|
การเดินแบบสุ่ม |
1σ |
|
0.15 |
|
º/√h |
|
|
ความสามารถในการทำซ้ำของศูนย์-ไบแอส |
1σ |
|
5 |
|
º/h |
|
|
ความสามารถในการทำซ้ำของตัวประกอบมาตราส่วน |
1σ |
|
100 |
|
ppm |
|
|
ความไม่เป็นเชิงเส้นของตัวประกอบมาตราส่วน |
1σ |
|
100 |
|
ppm |
|
|
แบนด์วิดท์ (-3dB) |
|
|
250 |
|
Hz |
|
|
การเชื่อมต่อข้าม |
|
|
0.1 |
|
% |
|
|
ความละเอียด |
|
|
2 |
|
º/h |
|
|
ความไวต่อความเร่ง |
|
|
2 |
|
°/h/g |
|
|
มาตรวัดความเร่ง |
ช่วงการวัดแบบไดนามิก |
|
|
±20 |
|
g |
|
ความเสถียรของศูนย์-ไบแอส |
Allan variance |
|
0.07 |
|
mg |
|
|
|
|
|
|
|
|
|
|
ศูนย์-ไบแอสในช่วงอุณหภูมิเต็ม |
-40 ℃ ~ 85 ℃, 10 วินาทีราบรื่น, rms |
|
3 |
|
mg |
|
|
ความเสถียรของศูนย์-ไบแอส |
10 วินาทีราบรื่น RMS ดีกว่า |
|
0.25 |
|
mg |
|
|
การเดินแบบสุ่ม |
1σ |
|
0.029 |
|
m/s/√h |
|
|
ความสามารถในการทำซ้ำของศูนย์-ไบแอส |
1σ |
|
0.5 |
|
mg |
|
|
ความสามารถในการทำซ้ำของตัวประกอบมาตราส่วน |
1σ |
|
500 |
|
ppm |
|
|
ความไม่เป็นเชิงเส้นของตัวประกอบมาตราส่วน |
FS=20g |
|
500 |
|
ppm |
|
|
แบนด์วิดท์ (-3dB) |
|
|
250 |
|
Hz |
|
|
การเชื่อมต่อข้าม |
|
|
0.1 |
|
% |
|
|
การสื่อสาร อินเทอร์เฟซ |
SPI 1 ทาง |
ป้อนความถี่นาฬิกา |
|
8 |
15 |
MHz |
|
ลักษณะทางไฟฟ้า |
แรงดันไฟฟ้า |
กระแสตรง |
|
3.3 |
|
V |
|
การใช้พลังงาน |
|
|
1.5 |
1.5 |
W |
|
|
ระลอกคลื่น |
P-P |
|
48±2 |
100 |
mV |
|
|
สภาพแวดล้อมการใช้งาน |
อุณหภูมิในการทำงาน |
|
-45 |
|
85 |
℃ |
|
อุณหภูมิในการจัดเก็บ |
|
-55 |
|
85 |
℃ |
|
