| ชื่อแบรนด์: | Firepower |
| เลขรุ่น: | IMU6-1 |
| MOQ: | 1 |
| ราคา: | 2000$ |
| เงื่อนไขการจ่ายเงิน: | L/C, D/A, D/P, T/T ตะวันตกสหภาพ |
| ความสามารถในการจําหน่าย: | 500/เดือน |
| คุณลักษณะ | ค่า |
|---|---|
| ช่วงการวัดไจโร | ±400°/s |
| ความเสถียรของไบแอส | 0.3°/ชม. |
| Angular Random Walk | 0.15º/√h |
| ความสามารถในการทำซ้ำของไบแอส (1σ) | 1°/ชม. |
| ความสามารถในการทำซ้ำของ Scale Factor (1σ) | 150ppm |
| แบนด์วิดท์ 3 dB | 250Hz |
| ความเสถียรของไบแอสของมาตรวัดความเร่ง | 0.02mg |
| น้ำหนัก | 55g |
| การวางแนวที่ไม่ถูกต้อง | ±0.05° |
| การใช้พลังงาน | 2W |

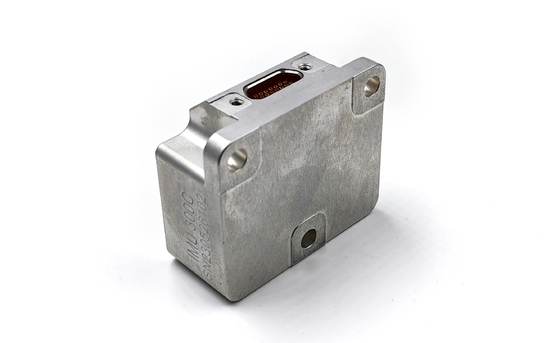

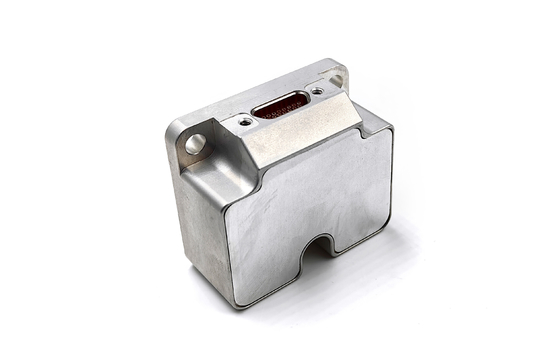

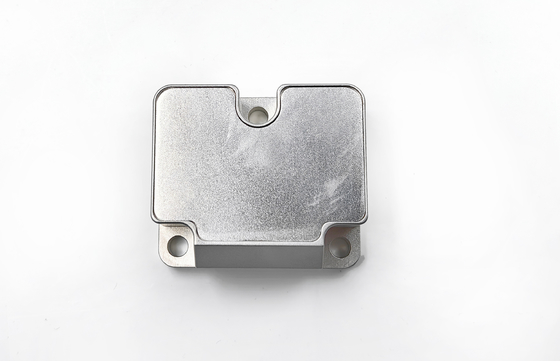

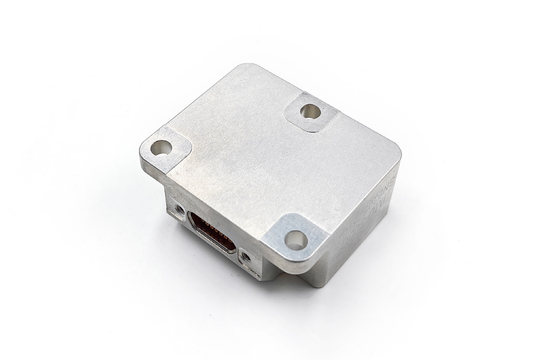

IMU6 MEMS Inertial Measurement Unit เป็นระบบตรวจจับแบบบูรณาการสูงที่ออกแบบมาสำหรับการใช้งานด้านการบินและอวกาศและการป้องกันประเทศพร้อมเอาต์พุต RS-422
ออกแบบมาเพื่อวัดอัตราเชิงมุมสามแกน, ความเร่งเชิงเส้น และมุมเอียงของแพลตฟอร์มที่เคลื่อนที่ ระบบมีคุณสมบัติการชดเชยข้อผิดพลาดที่ครอบคลุม รวมถึงการชดเชยอุณหภูมิ, การแก้ไขการวางแนวที่ไม่ถูกต้องในการติดตั้ง และการชดเชยแบบไม่เป็นเชิงเส้น เอาต์พุตข้อมูลที่มีความแม่นยำสูงผ่านอินเทอร์เฟซอนุกรม RS-422 มาตรฐานตามโปรโตคอลการสื่อสารที่กำหนดไว้ล่วงหน้า
| พารามิเตอร์ | หน่วย | IMU6-1 | IMU6-1A | IMU6-1B | IMU6-1C |
|---|---|---|---|---|---|
| ช่วงการวัด (ปรับแต่งได้) | °/s | ±400 | ±400 | ±400 | ±2000 |
| ความเสถียรของไบแอสขณะทำงาน (@ Allan variance) | °/ชม. | 0.3 | 0.1 | 0.05 | 1 |
| ความเสถียรของไบแอส @10s (10s smooth, 1σ, อุณหภูมิห้อง) | °/ชม. | 3 | 1 | 0.5 | 6 |
| ความเสถียรของไบแอสในอุณหภูมิเต็มที่ | °/ชม. | 10 | 3 | 2 | 18 |
| Angular Random Walk | °/√h | 0.15 | 0.1 | 0.02 | 0.3 |
| ความสามารถในการทำซ้ำของไบแอส (1σ) | °/ชม. | 1 | 0.5 | 0.3 | 2 |
| ความไวต่อความเร่งของไบแอส | °/ชม./g | 1 | 1 | 1 | 2 |
| Scale Factor Non-Linearity(1σ) | ppm | 150 | 150 | 150 | 300 |
| ความสามารถในการทำซ้ำของ Scale Factor (1σ) | ppm | 20 | 20 | 20 | 100 |
| การวางแนวที่ไม่ถูกต้อง | ° | ±0.05 | ±0.05 | ±0.05 | ±0.05 |
| แบนด์วิดท์ 3 dB | Hz | 250 | 200 | 150 | 250 |
| พารามิเตอร์ | หน่วย | IMU6-1y-1 | IMU6-1y-2 | IMU6-1y-3 | IMU6-1y-4 |
|---|---|---|---|---|---|
| ช่วงการวัด (ปรับแต่งได้) | g | ±10 | ±30 | ±50 | ±80 |
| ความเสถียรของไบแอสขณะทำงาน (Allan Variance @ 25 ℃) | mg | 0.02 | 0.05 | 0.1 | 0.2 |
| ความเสถียรของไบแอส @10s | mg | 0.05 | 0.2 | 0.5 | 1 |
| ความเสถียรของไบแอสในอุณหภูมิเต็มที่ | mg | 1 | 3 | 5 | 15 |
| Angular Random Walk | m/s/√h | 0.001 | 0.002 | 0.005 | 0.01 |
| ความสามารถในการทำซ้ำของไบแอส(1σ) | mg | 0.1 | 0.5 | 1 | 2 |
| ความสามารถในการทำซ้ำของ Scale Factor (1σ) | ppm | 200 | 200 | 200 | 200 |
| Scale Factor Non-Linearity(1σ) | ppm | 50 | 100 | 200 | 300 |
| การวางแนวที่ไม่ถูกต้อง | ° | ±0.05 | ±0.05 | ±0.05 | ±0.05 |
| แบนด์วิดท์ 3 dB | Hz | 100 | 100 | 100 | 100 |
| พารามิเตอร์ | หน่วย | ค่า |
|---|---|---|
| แรงดันไฟฟ้า | V | 5 |
| การใช้พลังงาน | W | 2 |
| กระเพื่อม | mV | 100 |
| พารามิเตอร์ | หน่วย | ค่า |
|---|---|---|
| อุณหภูมิในการทำงาน | ℃ | -45~85 |
| อุณหภูมิในการจัดเก็บ | ℃ | -55~105 |
| การสั่นสะเทือน | -- | 10~2000Hz,6.06g |
| ผลกระทบ | -- | 1000g,0.1ms |
| น้ำหนัก | g | 55±5 |
