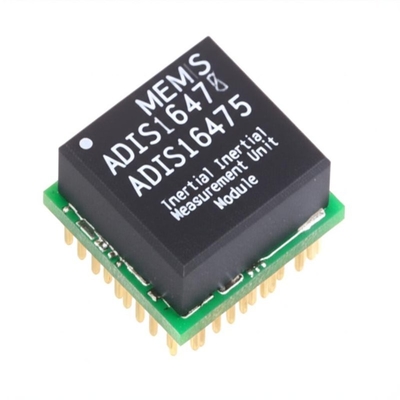

ADIS16475 โมดูล IMU MEMS กับ ±500°/s ไจโรและ ±8g แอคเซเลโรเมตร

Name: ADIS16475 โมดูล IMU MEMS กับ ±500°/s ไจโรและ ±8g แอคเซเลโรเมตร
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16475C
Price: 200 USD
Availability: InStock

ชื่อแบรนด์:	FIREPOWER
เลขรุ่น:	16475C
MOQ:	1
ราคา:	200$
เงื่อนไขการจ่ายเงิน:	l/c, d/p, t/t
ความสามารถในการจําหน่าย:	1 สัปดาห์สำหรับตัวอย่าง

ข้อมูลรายละเอียด

คำอธิบายผลิตภัณฑ์

ข้อมูลรายละเอียด

สถานที่กำเนิด:

จีน

ได้รับการรับรอง:

ช่วงการวัดไจโร:

±500°/วินาที

สเกลปัจจัยไม่เชิงเส้น:

100ppm

เดินสุ่ม:

0.15°/√ชม.

แบนด์วิดธ์:

345Hz

แอค เรนจ์:

± 8G

ความสามารถในการทำซ้ำของสเกลแฟกเตอร์:

500ppm

อัปเดตความเร็ว:

2.0KSPS

อุปทานปัจจุบัน:

20ma

รายละเอียดการบรรจุ:

ฟองน้ำ + กล่อง

สามารถในการผลิต:

1 สัปดาห์สำหรับตัวอย่าง

เน้น:

โมดูล IMU MEMS ADIS16475

± 500°/s ไจโร IMU sensor

±8g โมดูล MEMS ของเครื่องเร่ง

คำอธิบายผลิตภัณฑ์

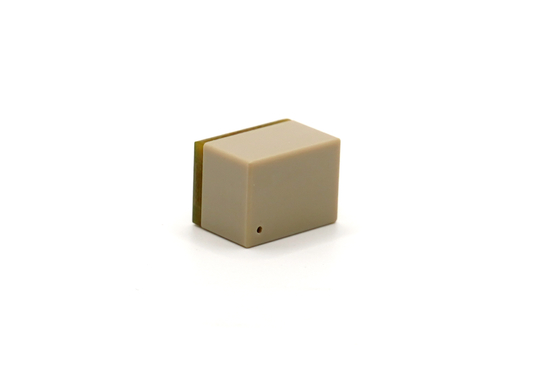

โมดูลหน่วยวัดความเฉื่อย MEMS ขนาดเล็ก ADIS16475

ADIS16475C เป็นโมดูลเซ็นเซอร์ตรวจจับการเคลื่อนไหว MEMS ขนาดเล็กที่มีความแม่นยำสูง ซึ่งประกอบด้วยไจโรสโคปสามแกนและมาตรความเร่งสามแกน เซ็นเซอร์ความเฉื่อยแต่ละตัวถูกรวมเข้ากับวงจรปรับสภาพสัญญาณเพื่อให้การเชื่อมต่อที่ง่ายสำหรับการรับข้อมูลและการควบคุมการกำหนดค่าโดยใช้อินเทอร์เฟซ SPI และโครงสร้างรีจิสเตอร์ โมดูลนี้มีให้ในแพ็คเกจ BGA 100-ball ขนาดประมาณ 15 มม. × 11 มม. × 11 มม.

คุณสมบัติหลัก

เทคโนโลยีการตรวจจับการเคลื่อนไหว MEMS ที่มีความแม่นยำสูง
ไจโรสโคปสามแกนและมาตรความเร่งสามแกน
อินเทอร์เฟซ SPI อย่างง่ายสำหรับการรับข้อมูล

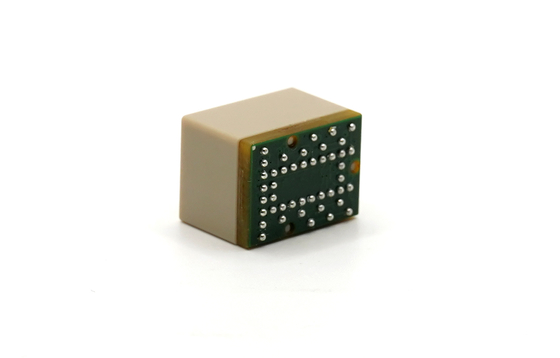

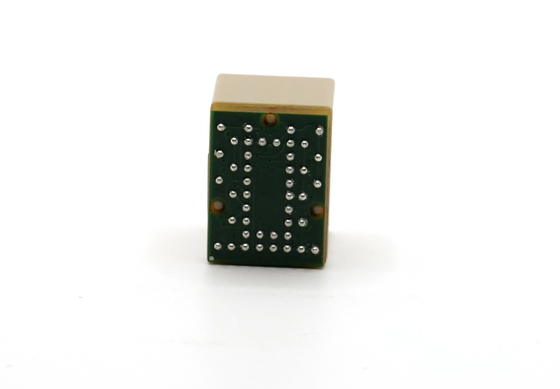

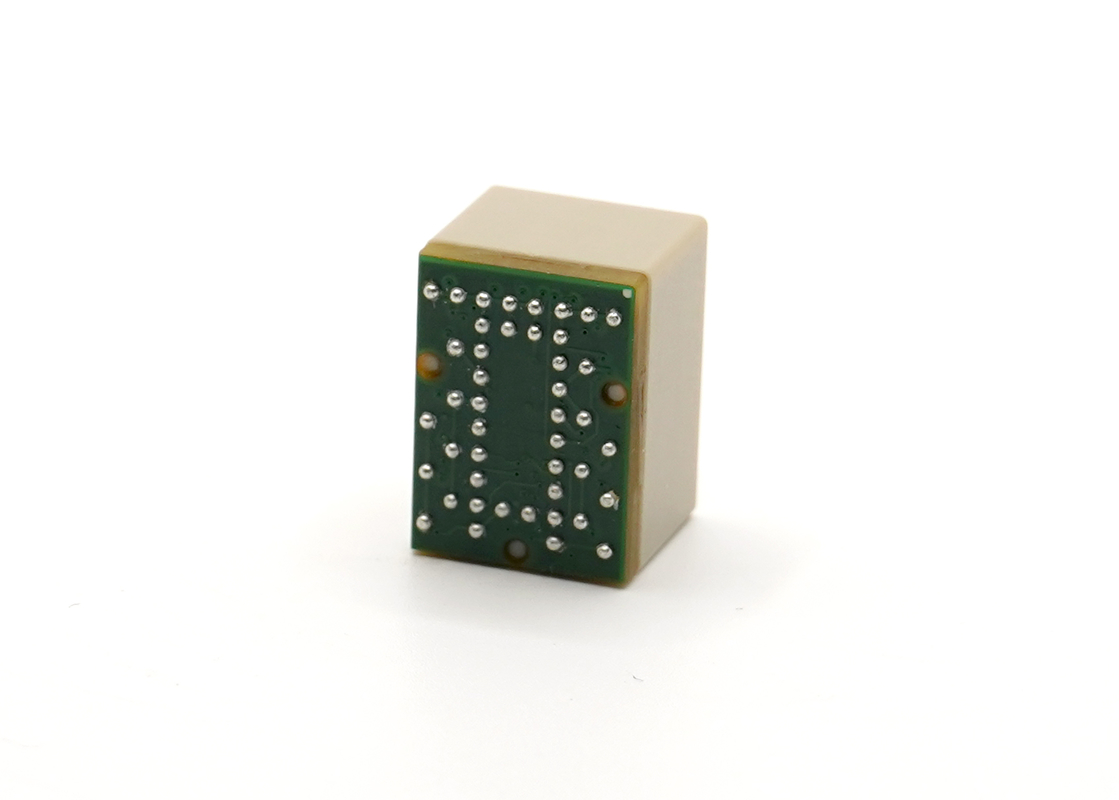

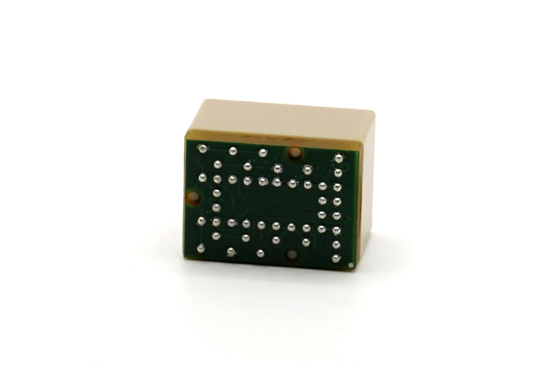

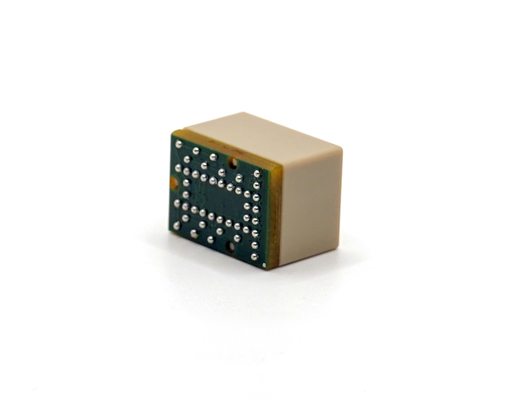

แพ็คเกจ BGA 100-ball ขนาดกะทัดรัด (15 มม. × 11 มม. × 11 มม.)
วงจรปรับสภาพสัญญาณในตัว

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	เงื่อนไขการทดสอบ	สูงสุด	ทั่วไป	ต่ำสุด	หน่วย
ไจโรสโคป
ช่วงการวัด			±500		°/วินาที
ตัวประกอบมาตราส่วน	X_GYRO_OUT และ X_GYRO_LOW (32 บิต)		2,621,440		LSB/°/วินาที
ความไม่เป็นเชิงเส้นของตัวประกอบมาตราส่วน	เส้นตรงที่ดีที่สุด, อัตราเชิงมุมอินพุต 500dps		100		ppm
ความไม่เสถียรของไบอัสศูนย์	Allan, 1 σ		2.5	3.0	°/ชม.
การเดินแบบสุ่ม	1 σ		0.15	0.20	°/√h
แบนด์วิดท์	-3dB		345		Hz
มาตรความเร่ง
ช่วงการวัด			±8		g
ตัวประกอบมาตราส่วน	X_ACCL_OUT และ X_ACCL_LOW (32 บิต)		2,621,44000		LSB /g
ความไม่เสถียรของไบอัสศูนย์	Allan, 1 σ		25	50	ug
แบนด์วิดท์	-3dB		393		Hz
ข้อมูลจำเพาะทั่วไป
เวลาเริ่มต้น			1000		ms
ความเร็วในการอัปเดต			2.0		kSPS
ช่วงแรงดันไฟฟ้าในการทำงาน	VDD	3.0		3.6	V
กระแสไฟ	VDD = 3.3 V	17		20	mA

ภาพร่างโครงร่าง
