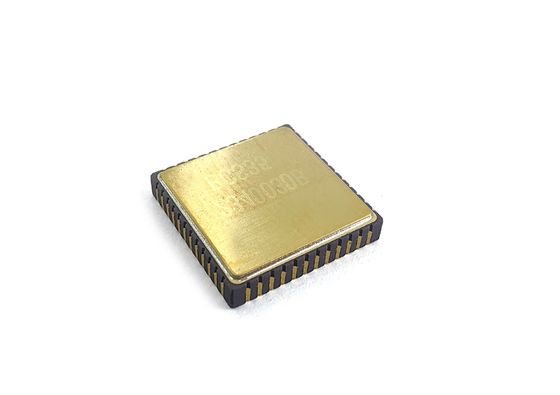

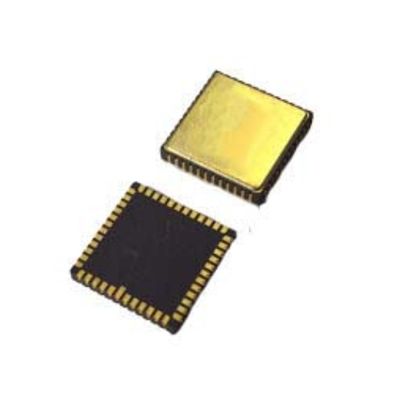

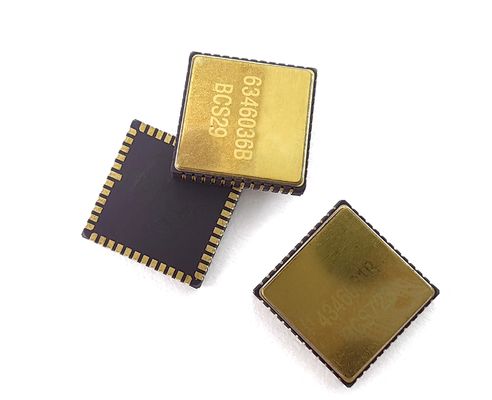

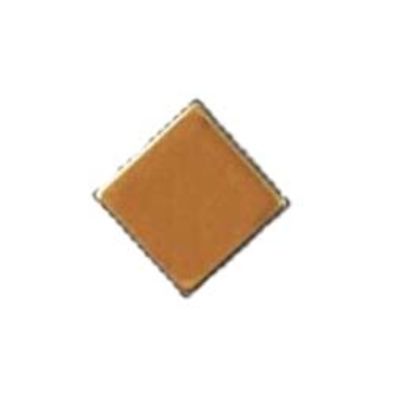

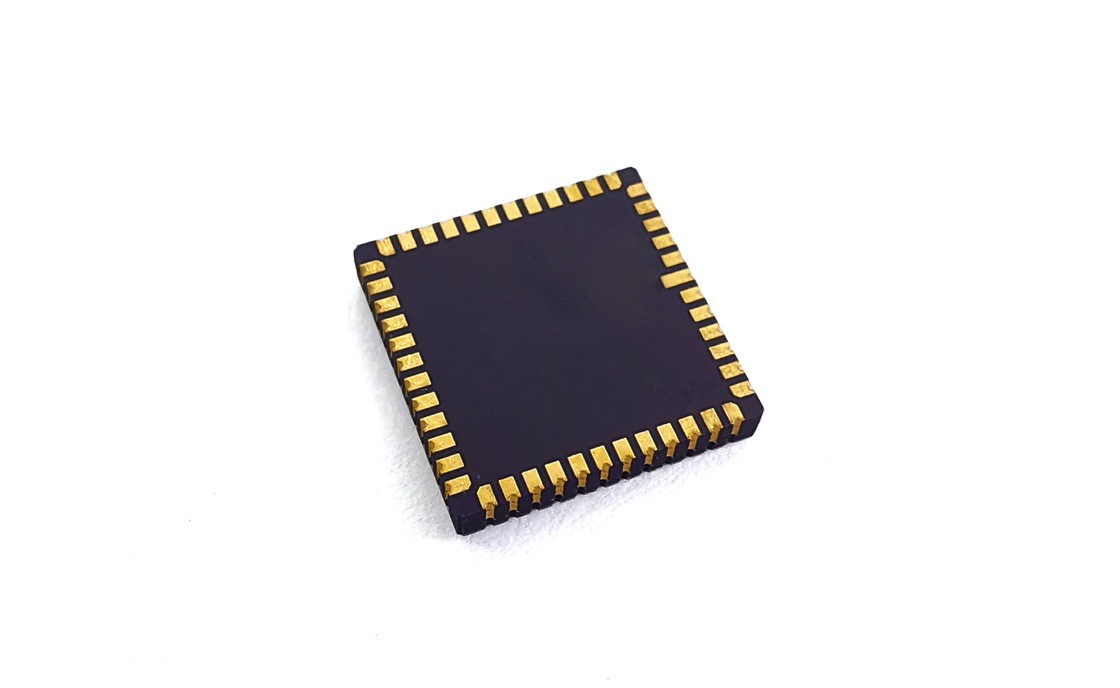

ชิปไจโรสโคป MEMS เสถียรภาพสูงสำหรับ MEMS IMU และระบบนำทางเฉื่อย

ชิปไจโรสโคป MEMS เสถียรภาพสูงสำหรับ MEMS IMU และระบบนำทางเฉื่อย

ชื่อแบรนด์: Firepower
เลขรุ่น: MGZ221HC-A4
MOQ: 1
ราคา: สามารถต่อรองได้
เงื่อนไขการจ่ายเงิน: T/T,L/C,เวสเทิร์นยูเนี่ยน
ความสามารถในการจําหน่าย: 100pcs/เดือน
ข้อมูลรายละเอียด
สถานที่กำเนิด:
จีน
ได้รับการรับรอง:
CE
ชื่อสินค้า:
ไจโร PCB
พิสัย:
400องศา/วินาที
แบนด์วิดธ์:
200Hz, @3dB (ปรับแต่งได้)
ปณิธาน:
24 บิต
สเกลแฟกเตอร์:
16,000 ปอนด์/องศา/วินาที @25℃
ความล่าช้า (กำหนดเอง):
<1.5ms
รายละเอียดการบรรจุ:
ฟองน้ำ+กล่อง
สามารถในการผลิต:
100pcs/เดือน
เน้น:

ชิปไจโรสโคป MEMS สำหรับ IMU

,

ไจโรสโคปเสถียรภาพสูงสำหรับการนำทาง

,

ชิประบบนำทางเฉื่อย MEMS

คำอธิบายผลิตภัณฑ์
ชิปจิโรสโกป MEMS ความมั่นคงสูง สําหรับระบบ IMU MEMS และระบบการนําทางแบบอัตโนมัติ
MEMS ไจโรชิป ไฟเบอร์ออปติก ไจโรพีซีบี สําหรับการนําทางแม่นยําสูง
คอนเดเซนเตอร์การแยกแยกสําหรับปิน VCP, VREF, VBUF และ VREG ควรวางใกล้กับปินมากที่สุดเท่าที่เป็นไปได้ และความต้านทานที่เท่าเทียมกันของรอยควรถูกลดให้น้อยที่สุด
  • ด้านอื่นของตัวประกอบการแยกตัวสําหรับ VREF, VBUF และ VREG เชื่อมต่อกับ AVSS_LN ที่ใกล้ที่สุดและจากนั้นส่งสัญญาณพื้นดินผ่านกระบอกแม่เหล็ก
  • คอนเดเซนเตอร์แยกสําหรับ VCC และ VIO ยังถูกวางใกล้กับปินที่ตรงกัน เมื่อ VCC ใช้งานปกติกระแสไฟฟ้าทั้งหมดจะประมาณ 35 mAซึ่งต้องการรอย PCB ที่กว้าง เพื่อให้ความมั่นคงของแรงดัน.
  • เพื่อการประกอบอุปกรณ์ได้อย่างเรียบร้อย พยายามหลีกเลี่ยงการเคลื่อนที่ภายใต้แพ็คเกจ
  • ตําแหน่งส่วนประกอบเพื่อหลีกเลี่ยงบริเวณที่มีความเครียดมหาศาลรวมถึงพื้นที่ที่สกรูตั้งตําแหน่งมีแนวโน้มที่จะบิดระหว่างการติดตั้งทั้งหมด.
ชิปไจโรสโคป MEMS เสถียรภาพสูงสำหรับ MEMS IMU และระบบนำทางเฉื่อย 0
ปริมาตรสินค้า
ผลงาน
MGZ318HC-A1 MGZ221HC-A4 MGZ330HC-O1
ระยะทาง deg/s 400 400 400
ความกว้างแบนด์ @ 3DB ปรับแต่ง Hz 200 200 300
ความแม่นยําในการออก (SPI ดิจิตอล) บิต 24 24 24
อัตราการออก ((ODR) ((ตามความต้องการ) Hz 12K 12K 12K
ล่าช้า (ตามต้องการ) ms < 1.5 < 1.5 < 1
ความมั่นคงของ Bias deg/hr ((1o) <0.1 <0.5 <0.1
ความมั่นคงของ Bias (1σ 10s) deg/hr ((1o) < 1 < 5 < 1
ความมั่นคงของ Bias (1σ 1s) deg/hr ((1o) <3 < 15 <3
ความผิดพลาดของ Bias มากกว่าอุณหภูมิ (1σ) deg/hr ((1o) < 10 < 30 10
ความแตกต่างของอุณหภูมิ Bias, calibrated ((1σ) deg/hr ((1o) < 1 < 10 < 1
ความคัดค้านในการซ้ํา deg/hr ((1o) <0.5 <3 <0.3
หน่วยปริมาณที่ 25°C Lsb/deg/s 16000 16000 20000
ความซ้ําของปัจจัยขนาด (1σ) ppm (((1o) < 20ppm < 20ppm < 100ppm
ปัจจัยขนาด vs อุณหภูมิ (1σ) ppm (((1o) < 100ppm < 100ppm < 300ppm
ความไม่เส้นตรงของปัจจัยขนาด (1σ) ppm < 150ppm < 150ppm < 300ppm
การเดินสุ่มแบบมุม ((ARW) °/√h <0.05 <0.25 <0.05
เสียงเสียง ((จากจุดสูงสุดไปสู่จุดสูงสุด) deg/s <0.35 <0.4 <0.25
ความรู้สึกของ GValue °/hr/g < 1 <3 < 1
ความผิดพลาดการแก้ไขการสั่น ((12gRMS,20-2000) °/hr/g ((rms) < 1 <3 < 1
เวลาเปิดไฟ (ข้อมูลที่ใช้ได้) s 750 เมตร
ความถี่ของเซ็นเซอร์ hz 10.5k-13.5k
ความเหมาะสมต่อสิ่งแวดล้อม
  • การกระแทก (พลังงานเปิด): 500g, 1ms
  • ความต้านทานแรงกระแทก (ปิดพลังงาน): 10000g, 10ms
  • การสั่นสะเทือน ((พลังงานเปิด): 18g rms (20Hz ถึง 2kHz)
  • อุณหภูมิการทํางาน: -40°C ถึง +85°C
  • อุณหภูมิเก็บ: -55°C ถึง +125°C
  • ความดันไฟฟ้า: 5±0.25V
  • การบริโภคปัจจุบัน: 45mAA
ชิปไจโรสโคป MEMS เสถียรภาพสูงสำหรับ MEMS IMU และระบบนำทางเฉื่อย 1
การติดตั้ง
จิโรสโกป MEMS ที่มีประสิทธิภาพสูง เป็นอุปกรณ์ทดสอบความแม่นยําสูง เพื่อบรรลุผลการออกแบบที่ดีที่สุดแนะนําให้พิจารณาด้านต่อไปนี้ เมื่อติดตั้งอุปกรณ์บนแผ่น PCB:
  • เพื่อการประเมินและออนไลน์การวางเซ็นเซอร์บน PCB จึงแนะนําให้พิจารณาด้านต่อไปนี้และใช้เครื่องมือเพิ่มเติมในช่วงการออกแบบ:
    • ในด้านความร้อน
    • สําหรับความเครียดทางกล: การวัดการบิดและ/หรือการจําลององค์ประกอบปลาย
    • ความแข็งแกร่งต่อการกระแทก: หลังจาก PCB ของการใช้งานเป้าหมายถูกผสมตามวิธีที่แนะนําแล้ว การทดสอบตก
  • It is recommended to maintain a reasonable distance between the mounting position of the sensor on the PCB and the key points described below (the exact value of "reasonable distance" depends on many customer-specific variables and must therefore be determined on a case-by-case basis):
    • โดยทั่วไปจะแนะนําให้ความหนาของ PCB เป็นขั้นต่ํา (แนะนํา: 1.6 ~ 2.0 mm) เพราะความเครียดที่เกิดขึ้นของแผ่น PCB ผ่อนคล้ําน้อย
    • ไม่แนะนําให้วางเซ็นเซอร์ตรงใต้ปุ่มหรือใกล้ปุ่มเพราะความเครียดทางกล
    • ไม่แนะนําให้ตั้งเซ็นเซอร์ใกล้จุดร้อนมาก เช่น เครื่องควบคุมหรือชิปกราฟิก เพราะสิ่งนี้อาจทําให้แผ่น PCB ร้อนขึ้น และทําให้อุณหภูมิของเซ็นเซอร์เพิ่มขึ้น
