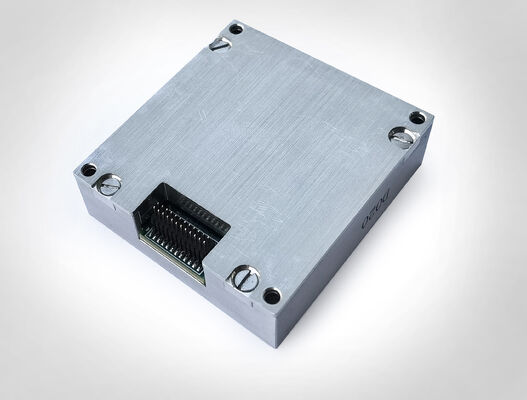

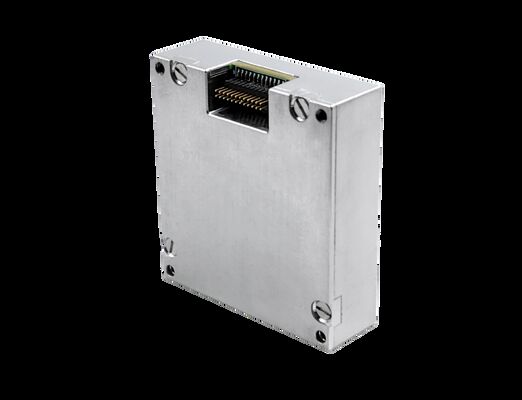

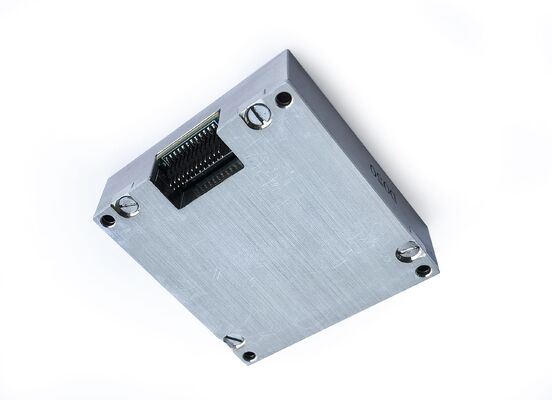

IMU 10 DOF MEMS รุ่นใหม่ที่ใช้พลังงานต่ํา

ระยะวัดแบบไดนามิก

500

2000

°/s

ความมั่นคงของความเสื่อม 0

ความแตกต่างของอัลแลนแกน Z

0.8

°/h

ความแปรปรวนของอัลแลนแกน X และ Y

1.6

°/h

กลาง 10 s (-40 °C ~ + 70 °C, อุณหภูมิคงที่)
แกน Z

3

°/h

กลาง 10 s (-40 °C ~ + 70 °C, อุณหภูมิคงที่)
แกน X และแกน Y

6

°/h

ความคัดค้าน 0

ระยะความคัดค้านศูนย์แกน Z

± 007

°/s

ระยะความคัดค้านศูนย์แกน X และแกน Y

± 02

°/s

การเปลี่ยนแปลงความคัดค้านศูนย์ ในช่วงอุณหภูมิเต็ม, แกน Z 1

± 002

°/s

เปลี่ยนแปลงความคัดค้านศูนย์ต่ออุณหภูมิ X และ Y
แกนที่ 1

± 006

°/s

ความซ้ําซ้ําการเริ่มต้นต่อเนื่อง, แกน Z

0.002

ความซ้ําซ้ําการเริ่มต้นต่อเนื่อง, แกน X และแกน Y

0.006

ความซ้ําซ้ําการเริ่มต้นในแต่ละวัน, แกน Z

0.003

/s

เริ่มการซ้ําวันต่อวัน, แกน X และแกน Y

0.009

°/s

ผลของความเร่งเส้นตรงต่อความเสื่อม

0.002

°/s/g

อิทธิพลของการสั่นสะเทือนต่อความเสื่อม 0 ความเปลี่ยนแปลงก่อนและหลังการสั่นสะเทือน 2

0.002

°/s/g

อิทธิพลของการสั่นสะเทือนต่อความเสื่อมศูนย์ การเปลี่ยนแปลงก่อนและระหว่างการสั่นสะเทือน

0.002

°/s/g

ปัจจัยขนาด

ความแม่นยําของปัจจัยปริมาณ, แกน Z

0.3

%

ความแม่นยําของปัจจัยขนาด, แกน X และ Y

0.6

%

ความไม่เส้นตรงของปัจจัยขนาด, แกน Z

0.01

% FS

ปัจจัยปริมาณ ไม่เชิงเส้น แกน X และ Y

0.02

% FS

การเดินแบบสุ่มแบบมุม

0.15

°/ √hr

ความหนาแน่นของเสียง

0.001

°/s/ √Hz

การแก้ไข

3.052×10-7

/s/LSB

ความกว้างแบนด์วิธ

200

Hz

ระยะวัดแบบไดนามิก

16

200

g

ความมั่นคงของความเสื่อม 0

ความแตกต่างของอัลแลน

0.06

กิโลกรัม

อัตราเฉลี่ย 10 วินาที (-40 °C ~ + 70 °C, อุณหภูมิคงที่)

0.4

กิโลกรัม

ความคัดค้าน 0

ระยะความเสี่ยง 0

2

กิโลกรัม

การเปลี่ยนแปลงของความเสื่อม 0 ภายในช่วงอุณหภูมิทั้งหมด ค่าสูงสุด 1

4

กิโลกรัม

ความซ้ําของการเริ่มต้นต่อเนื่อง

0.5

กิโลกรัม

การซ้ําครั้งละครั้งเริ่มขึ้นทุกวัน

0.8

กิโลกรัม

พันธมิตรอุณหภูมิที่ไม่มีความคัดแย้ง

0.05

0.1

mg/°C

ปัจจัยขนาด

ความแม่นยําของปัจจัยขนาด

0.5

%

ความไม่เส้นตรงของปัจจัยขนาด

0.1

% FS

ความเร็วเดินสุ่ม

0.029

m/s/ √hr

ความหนาแน่นของเสียง

0.025

mg/ √Hz

การแก้ไข

1.221×10-8

g/LSB

ความกว้างแบนด์วิธ

200

Hz

ระยะของสนามแม่เหล็ก

บร๊กซี

± 13

กาวส

บรก,z

± 25

กาวส

การแก้ไข

0.3

μT

ความแม่นยําของเส้นทาง

30 μT ส่วนประกอบจุลศาสตร์แนวราบ 25 °C

± 25

ก

ระยะวัดแบบไดนามิก

2.5

กาวส

ความคัดค้าน 0

สภาพแวดล้อมที่ไม่ใช่แม่เหล็ก

15

ราคา

ระยะวัดแบบไดนามิก

300

1100

mbar

ความคัดค้าน 0

4.5

mbar

SPI 1 ด้าน

อัตราการจ่าย

15

MHz

1 ทาง C A N

อัตราการจ่าย

1

MHz

ความถี่ในการเก็บตัวอย่าง

SPI

2460

2460

Hz

CAN

200

โวลเตชั่น

3.0

3.3

3.6

V

การบริโภคพลังงาน

1.5

W

Ripple

P-P

100

mV

ระยะเวลาการชําระเงิน

จาก 0 V ถึง 3 3 V

80

ms

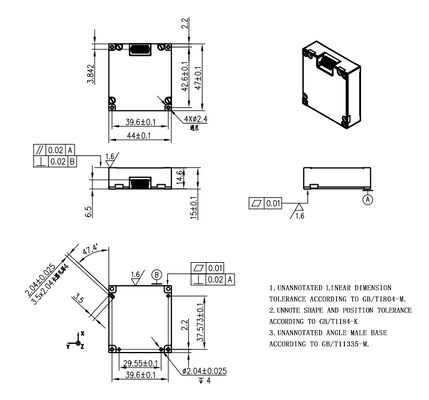

ขนาด

47 × 44 × 14

mm

น้ําหนัก

50

g

อุณหภูมิการทํางาน

- 40

70

°C

อุณหภูมิการเก็บรักษา

- 45

75

°C

การสั่นสะเทือน

20 ~ 2000Hz
60.06 กรัม

ผลสัมฤทธิ์

1000g0.5ms

MTBF

20000

h

เวลาทํางานต่อเนื่อง

120

h

①: คํานวณความเบี่ยงเบนศูนย์ของกระบวนการเปลี่ยนแปลงอุณหภูมิทั้งหมด อัตราการเปลี่ยนแปลงอุณหภูมิ ≤ 1 °C/นาที และช่วงอุณหภูมิคือ -40 °C ~ + 70 °C
②: สภาพการสั่นสะเทือนคือ 6.06 G, 20Hz ~ 2000Hz
