| ชื่อแบรนด์: | FIREPOWER |
| เลขรุ่น: | 16488HB |
| MOQ: | 1 |
| เงื่อนไขการจ่ายเงิน: | แอล/C,ที/ที |
| ความสามารถในการจําหน่าย: | 500/เดือน |

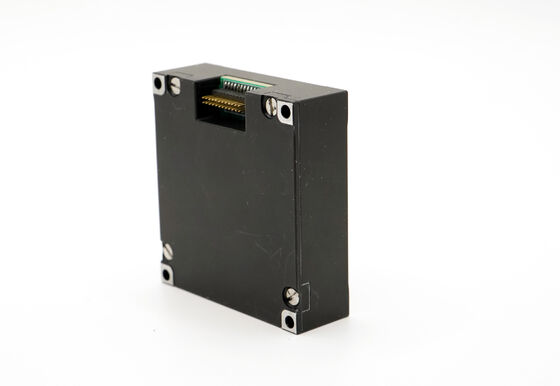

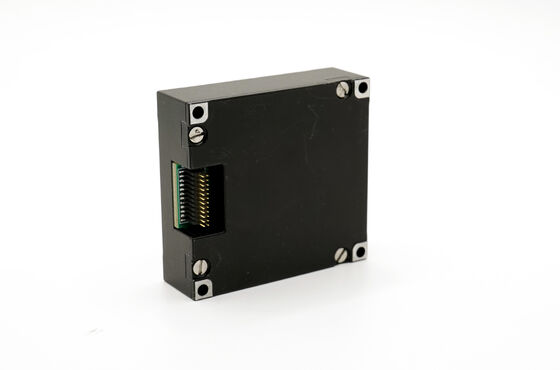

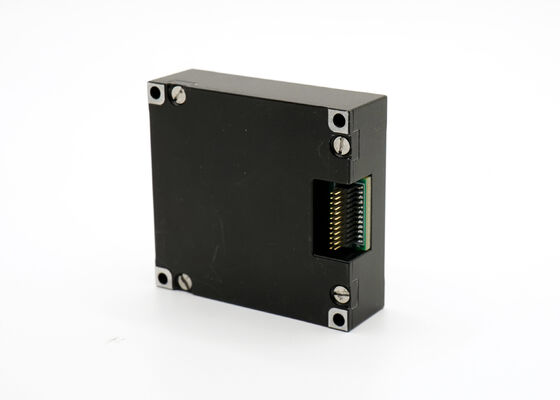

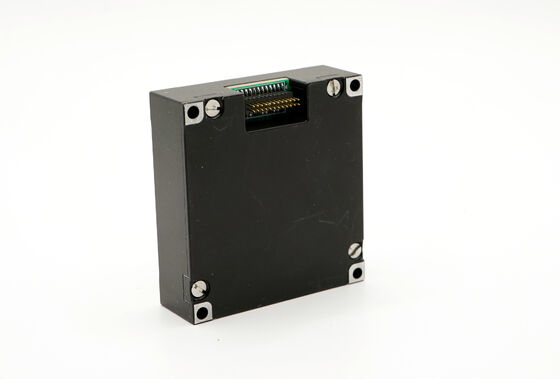

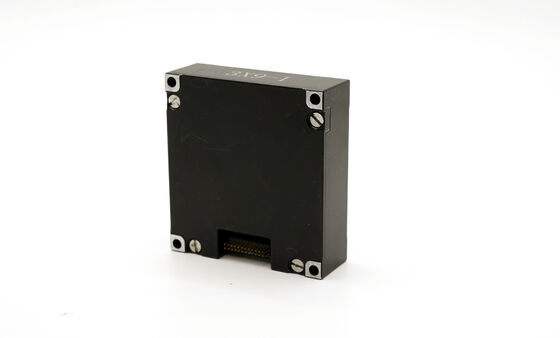

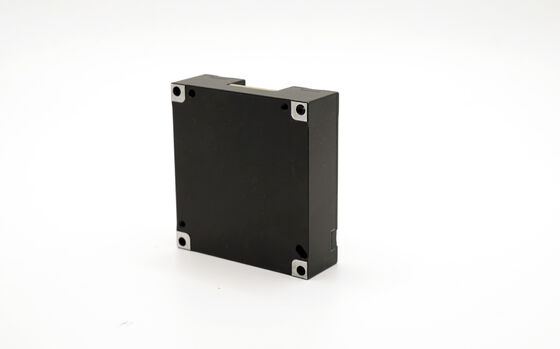

16488HB IMU เป็นระบบวัดความอ่อนแอที่สมบูรณ์แบบ รวมกว้างสามแกน gyroscope, accelerometer, magnetometer, และเซ็นเซอร์ความดันการไม่ตรงกัน, และปัจจัยอื่น ๆ, มันให้การวัดที่แม่นยําและน่าเชื่อถือสําหรับการวิเคราะห์แบบไดนามิกและสแตตติก, ผลิตข้อมูลผ่าน SPI หรือ UART.
| ปริมาตร | สภาพการทดสอบ | ค่าขั้นต่ํา | ค่าเฉพาะ | ค่าสูงสุด | หน่วย | |
|---|---|---|---|---|---|---|
| จิโรสโกป | ระยะวัดแบบไดนามิก | 500 | 2000 | °/s | ||
| ความมั่นคงของความเสื่อม 0 | ความแตกต่างของอัลแลนแกน Z | 0.8 | °/h | |||
| ความแปรปรวนของอัลแลนแกน X และ Y | 1.6 | °/h | ||||
| กลาง 10 s (-40 °C ~ + 70 °C, อุณหภูมิคงที่) แกน Z | 3 | °/h | ||||
| กลาง 10 s (-40 °C ~ + 70 °C, อุณหภูมิคงที่) แกน X และแกน Y | 6 | °/h | ||||
| ความคัดค้าน 0 | ระยะความคัดค้านศูนย์แกน Z | ± 007 | °/s | |||
| ระยะความคัดค้านศูนย์แกน X และแกน Y | ± 02 | °/s | ||||
| การเปลี่ยนแปลงความคัดค้านศูนย์ ในช่วงอุณหภูมิเต็ม, แกน Z 1 | ± 002 | °/s | ||||
| เปลี่ยนแปลงความคัดค้านศูนย์ต่ออุณหภูมิ X และ Y แกนที่ 1 | ± 006 | °/s | ||||
| ความซ้ําซ้ําการเริ่มต้นต่อเนื่อง, แกน Z | 0.002 | |||||
| ความซ้ําซ้ําการเริ่มต้นต่อเนื่อง, แกน X และแกน Y | 0.006 | |||||
| ความซ้ําซ้ําการเริ่มต้นในแต่ละวัน, แกน Z | 0.003 | /s | ||||
| เริ่มการซ้ําวันต่อวัน, แกน X และแกน Y | 0.009 | °/s | ||||
| ผลของความเร่งเส้นตรงต่อความเสื่อม | 0.002 | °/s/g | ||||
| อิทธิพลของการสั่นสะเทือนต่อความเสื่อม 0 ความเปลี่ยนแปลงก่อนและหลังการสั่นสะเทือน 2 | 0.002 | °/s/g | ||||
| อิทธิพลของการสั่นสะเทือนต่อความเสื่อมศูนย์ การเปลี่ยนแปลงก่อนและระหว่างการสั่นสะเทือน | 0.002 | °/s/g | ||||
| ปัจจัยขนาด | ความแม่นยําของปัจจัยปริมาณ, แกน Z | 0.3 | % | |||
| ความแม่นยําของปัจจัยขนาด, แกน X และ Y | 0.6 | % | ||||
| ความไม่เส้นตรงของปัจจัยขนาด, แกน Z | 0.01 | % FS | ||||
| ปัจจัยปริมาณ ไม่เชิงเส้น แกน X และ Y | 0.02 | % FS | ||||
| การเดินแบบสุ่มแบบมุม | 0.15 | °/ √hr | ||||
| ความหนาแน่นของเสียง | 0.001 | °/s/ √Hz | ||||
| การแก้ไข | 3.052*10-7 | /s/LSB | ||||
| ความกว้างแบนด์วิธ | 200 | Hz | ||||
| เครื่องวัดเร่ง | ระยะวัดแบบไดนามิก | 16 | 200 | g | ||
| ความมั่นคงของความเสื่อม 0 | ความแตกต่างของอัลแลน | 0.06 | กิโลกรัม | |||
| อัตราเฉลี่ย 10 วินาที (-40 °C ~ + 70 °C, อุณหภูมิคงที่) | 0.4 | กิโลกรัม | ||||
| ความคัดค้าน 0 | ระยะความเสี่ยง 0 | 2 | กิโลกรัม | |||
| การเปลี่ยนแปลงของความเสื่อม 0 ภายในช่วงอุณหภูมิทั้งหมด ค่าสูงสุด 1 | 4 | กิโลกรัม | ||||
| ความซ้ําของการเริ่มต้นต่อเนื่อง | 0.5 | กิโลกรัม | ||||
| การซ้ําครั้งละครั้งเริ่มขึ้นทุกวัน | 0.8 | กิโลกรัม | ||||
| พันธมิตรอุณหภูมิที่ไม่มีความคัดแย้ง | 0.05 | 0.1 | mg/°C | |||
| เครื่องวัดแม่เหล็ก | ระยะของสนามแม่เหล็ก | บร๊กซี | ± 13 | กาวส | ||
| บรก,z | ± 25 | กาวส | ||||
| การแก้ไข | 0.3 | μT | ||||
| ความแม่นยําของเส้นทาง | 30 μT ส่วนประกอบจุลศาสตร์แนวราบ 25 °C | ± 25 | ก | |||
| ระยะวัดแบบไดนามิก | 2.5 | กาวส | ||||
| ความคัดค้าน 0 | สภาพแวดล้อมที่ไม่ใช่แม่เหล็ก | 15 | ราคา | |||
| บารอมิเตอร์ | ระยะวัดแบบไดนามิก | 300 | 1100 | mbar | ||
| ความคัดค้าน 0 | 4.5 | mbar | ||||
| อินเตอร์เฟซการสื่อสาร | SPI 1 ด้าน | อัตราการจ่าย | 15 | MHz | ||
| 1 ทาง C A N | อัตราการจ่าย | 1 | MHz | |||
| ความถี่ในการเก็บตัวอย่าง | SPI | 2460 | 2460 | Hz | ||
| CAN | 200 | |||||
| คุณสมบัติไฟฟ้า | โวลเตชั่น | 3.0 | 3.3 | 3.6 | V | |
| การบริโภคพลังงาน | 1.5 | W | ||||
| Ripple | P-P | 100 | mV | |||
| ระยะเวลาการชําระเงิน | จาก 0 V ถึง 3 3 V | 80 | ms | |||
| ลักษณะโครงสร้าง | ขนาด | 47*44*14 | mm | |||
| น้ําหนัก | 50 | g | ||||
| ความน่าเชื่อถือ | MTBF | 20000 | h | |||
| เวลาทํางานต่อเนื่อง | 120 | h | ||||
| ①: คํานวณความเบี่ยงเบนศูนย์ของกระบวนการเปลี่ยนแปลงอุณหภูมิทั้งหมด อัตราการเปลี่ยนแปลงอุณหภูมิ ≤ 1 °C/นาที และช่วงอุณหภูมิคือ -40 °C ~ + 70 °C ②: สภาพการสั่นสะเทือนคือ 6.06 G, 20Hz ~ 2000Hz | ||||||
ตารางที่ 1 อัตราการแสดงผลิตภัณฑ์
