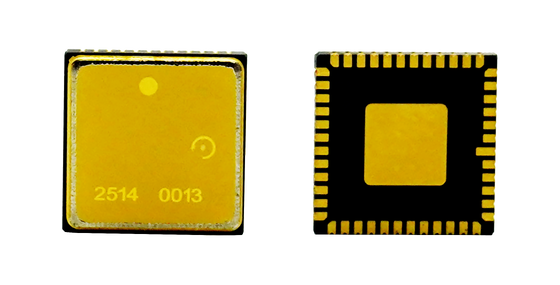

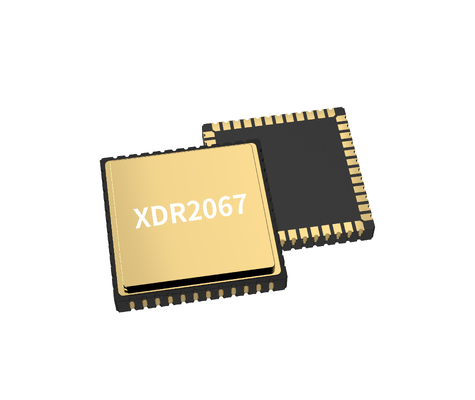

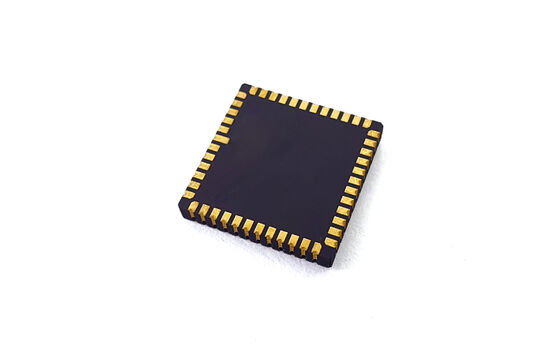

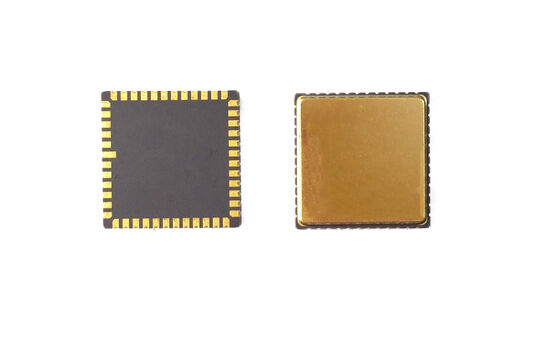

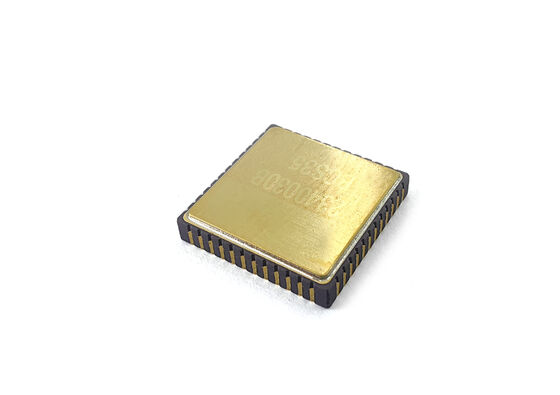

ชิปไจโรสโคป MEMS ระดับนำทางสำหรับ UAV และการนำทาง

ชิปไจโรสโคป MEMS ระดับนำทางสำหรับ UAV และการนำทาง

ชื่อแบรนด์: Firepower
เลขรุ่น: MGZ221HC
MOQ: 1
ราคา: สามารถต่อรองได้
เงื่อนไขการจ่ายเงิน: T/T,L/C,เวสเทิร์นยูเนี่ยน
ความสามารถในการจําหน่าย: 100 ชิ้น/เดือน
ข้อมูลรายละเอียด
สถานที่กำเนิด:
จีน
ชื่อสินค้า:
ไจโร PCB
พิสัย:
400องศา/วินาที
ความกว้างของแถบ:
>200เฮิร์ต, @3dB
ปณิธาน:
24 บิต
สเกลแฟกเตอร์:
16,000 ปอนด์/องศา/วินาที @25℃
ความล่าช้า (กำหนดเอง):
<1.5ms
รายละเอียดการบรรจุ:
ฟองน้ำ+กล่อง
สามารถในการผลิต:
100 ชิ้น/เดือน
เน้น:

ชิปไจโรสโคป MEMS ระดับนำทาง

,

ไจโรสโคป MEMS สำหรับการนำทาง UAV

,

ไฟเบอร์ออปติกไจโรพร้อมการรับประกัน

คำอธิบายผลิตภัณฑ์
ชิปไจโรสโคป MEMS เกรดนำทางสำหรับ UAV และการนำทาง
ไจโรสโคป MEMS ความแม่นยำสูงสำหรับการวัดความเฉื่อย
ชิปไจโรสโคป MEMS ของเราให้การตรวจจับอัตราเชิงมุมที่มีความแม่นยำสูงสำหรับการนำทางแบบเฉื่อยขั้นสูงและการใช้งานควบคุมการเคลื่อนไหว ออกแบบด้วยความน่าเชื่อถือระดับการบินและอวกาศและความทนทานระดับอุตสาหกรรม ให้สัญญาณรบกวนต่ำมาก ความไม่เสถียรของอคติที่ต่ำ และเสถียรภาพของอุณหภูมิที่ยอดเยี่ยมสำหรับแพลตฟอร์มที่ต้องการความแม่นยำในระยะยาวและประสิทธิภาพที่แข็งแกร่ง
ออกแบบมาสำหรับ UAV, หุ่นยนต์อัตโนมัติ และอุปกรณ์อุตสาหกรรม ชิปไจโร MEMS นี้ให้การตอบสนองแบบไดนามิกที่รวดเร็ว รูปแบบขนาดกะทัดรัด และการใช้พลังงานต่ำ ทำให้เหมาะสำหรับระบบนำทางแบบฝังตัวและแพลตฟอร์มการเคลื่อนไหวที่มีความแม่นยำ
แนวทางการออกแบบ PCB
  • ควรวางตัวเก็บประจุแบบแยกส่วนสำหรับพิน VCP, VREF, VBUF และ VREG ให้ใกล้กับพินมากที่สุดเท่าที่จะเป็นไปได้ โดยลดความต้านทานของร่องรอยให้เหลือน้อยที่สุด
  • ปลายอีกด้านของตัวเก็บประจุแบบแยกส่วนสำหรับ VREF, VBUF และ VREG ควรเชื่อมต่อกับ AVSS_LN ที่ใกล้ที่สุด จากนั้นไปยังกราวด์สัญญาณผ่านลูกปัดแม่เหล็ก
  • ต้องวางตัวเก็บประจุแบบแยกส่วนสำหรับ VCC และ VIO ให้ใกล้กับพินที่เกี่ยวข้อง
  • การทำงานของ VCC ต้องใช้กระแสไฟประมาณ 35mA - ใช้ร่องรอย PCB ที่กว้างเพื่อความเสถียรของแรงดันไฟฟ้า
  • หลีกเลี่ยงการเดินสายใต้แพ็คเกจเพื่อให้ประกอบได้ราบรื่น
  • วางส่วนประกอบให้ห่างจากบริเวณที่มีความเข้มข้นของความเครียด แหล่งความร้อน และจุดสัมผัสทางกล
ชิปไจโรสโคป MEMS ระดับนำทางสำหรับ UAV และการนำทาง 0
ข้อมูลจำเพาะทางเทคนิค
ประสิทธิภาพ หน่วย MGZ318HC-A1 MGZ221HC-A4 MGZ330HC-O1
ช่วง องศา/วินาที 400 400 400
แบนด์วิดท์ @3DB ที่กำหนดเอง เฮิรตซ์ 200 200 300
ความแม่นยำของเอาต์พุต (ดิจิทัล SPI) บิต 24 24 24
อัตราเอาต์พุต (ODR) (กำหนดเอง) เฮิรตซ์ 12K 12K 12K
ความล่าช้า (กำหนดเอง) ms <1.5 <1.5 <1
ความเสถียรของอคติ องศา/ชม.(1o) <0.1 <0.5 <0.1
ความเสถียรของอคติ (1σ 10s) องศา/ชม.(1o) <1 <5 <1
ความเสถียรของอคติ (1σ 1s) องศา/ชม.(1o) <3 <15 <3
ข้อผิดพลาดของอคติเมื่อเทียบกับอุณหภูมิ (1σ) องศา/ชม.(1o) <10 <30 10
การเปลี่ยนแปลงของอุณหภูมิอคติ, ปรับเทียบแล้ว(1σ) องศา/ชม.(1o) <1 <10 <1
ความสามารถในการทำซ้ำของอคติ องศา/ชม.(1o) <0.5 <3 <0.3
ตัวประกอบมาตราส่วนที่ 25°C lsb/deg/s 16000 16000 20000
ความสามารถในการทำซ้ำของตัวประกอบมาตราส่วน (1σ) ppm(1o) <20ppm <20ppm <100ppm
ตัวประกอบมาตราส่วนเทียบกับอุณหภูมิ (1σ) ppm(1o) <100ppm <100ppm <300ppm
ความไม่เป็นเชิงเส้นของตัวประกอบมาตราส่วน (1σ) ppm <150ppm <150ppm <300ppm
การเดินแบบสุ่มเชิงมุม (ARW) °/√ชม. <0.05 <0.25 <0.05
สัญญาณรบกวน (Peak to Peak) องศา/วินาที <0.35 <0.4 <0.25
ความไว GValue °/ชม./กรัม <1 <3 <1
ข้อผิดพลาดการแก้ไขการสั่นสะเทือน (12gRMS,20-2000) °/ชม./กรัม(rms) <1 <3 <1
เวลาเปิดเครื่อง (ข้อมูลที่ถูกต้อง) s 750m
ความถี่เรโซแนนซ์ของเซ็นเซอร์ เฮิรตซ์ 10.5k-13.5K
ข้อมูลจำเพาะด้านสิ่งแวดล้อม
  • แรงกระแทก (เปิดเครื่อง): 500g, 1ms
  • ความต้านทานแรงกระแทก (ปิดเครื่อง): 10000g, 10ms
  • การสั่นสะเทือน (เปิดเครื่อง): 18g rms (20Hz ถึง 2kHz)
  • อุณหภูมิในการทำงาน: -40°C ถึง +85°C
  • อุณหภูมิในการจัดเก็บ: -55°C ถึง +125°C
  • แรงดันไฟฟ้า: 5±0.25V
  • การใช้กระแสไฟ: 45ma
ชิปไจโรสโคป MEMS ระดับนำทางสำหรับ UAV และการนำทาง 1
แนวทางการติดตั้ง
ไจโรสโคป MEMS ประสิทธิภาพสูงเป็นอุปกรณ์ทดสอบที่มีความแม่นยำสูง เพื่อให้ได้ประสิทธิภาพการออกแบบที่ดีที่สุด ให้พิจารณาคำแนะนำในการติดตั้งเหล่านี้:
  • ประเมินตำแหน่งเซ็นเซอร์โดยใช้การวิเคราะห์ความร้อน การจำลองความเครียดทางกล (การวัดการดัด/FEA) และการทดสอบความแข็งแกร่งต่อแรงกระแทก
  • รักษาระยะห่างที่เหมาะสมจาก:
    • คำแนะนำความหนาของ PCB: 1.6-2.0 มม. เพื่อลดความเครียดโดยธรรมชาติ
    • ปุ่ม/จุดความเครียดทางกล
    • แหล่งความร้อน (ตัวควบคุม, ชิปกราฟิก) ที่อาจทำให้อุณหภูมิ PCB สูงขึ้น
  • หลีกเลี่ยงการวางในบริเวณที่เกิดความเครียดทางกล การบิดเบือน หรือการขยายตัวทางความร้อนได้ง่าย
