| ชื่อแบรนด์: | FIREPOWER |
| เลขรุ่น: | 16488HB |
| MOQ: | 1 |
| ราคา: | 500$ |
| เงื่อนไขการจ่ายเงิน: | แอล/C,ที/ที |
| ความสามารถในการจําหน่าย: | 500/เดือน |

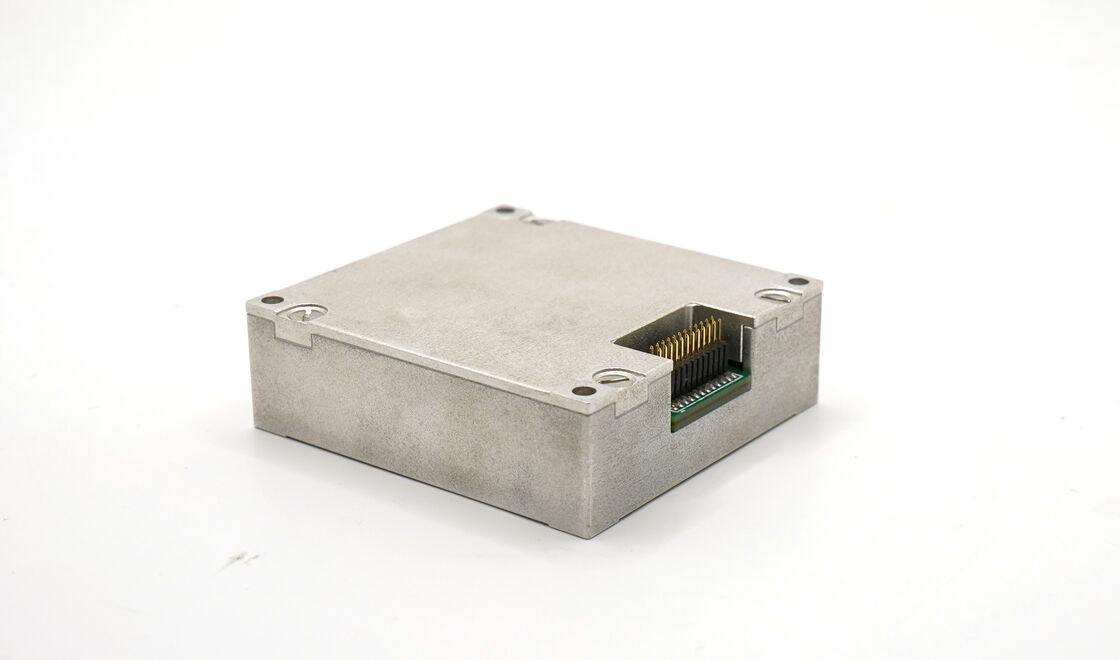

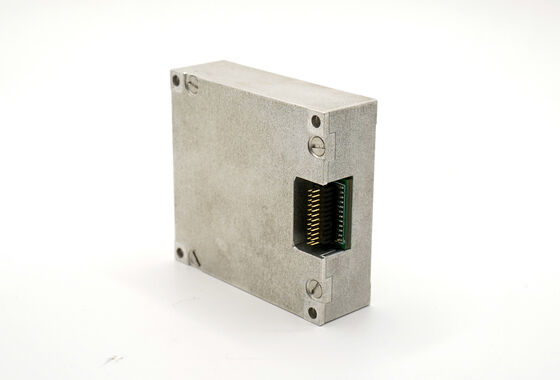

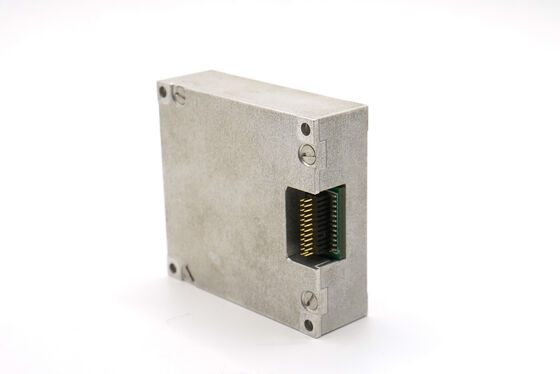

16488HB IMU ให้การตรวจจับการเคลื่อนไหวที่มีความแม่นยำสูง โดยมีไจโรสโคป MEMS สามแกนและมาตรความเร่ง ด้วย MTBF ที่สูงและการออกแบบที่ทนทาน หน่วยนี้สามารถแทนที่ Adis 16497 ในการใช้งานที่ต้องการการติดตามการเคลื่อนไหวที่เชื่อถือได้ เช่น การสำรวจ ยานพาหนะไร้คนขับ และการสื่อสารขณะเคลื่อนไหว
| พารามิเตอร์ | เงื่อนไขการทดสอบ | ขั้นต่ำ | ทั่วไป | สูงสุด | หน่วย |
|---|---|---|---|---|---|
| ไจโรสโคป | |||||
| ช่วงการวัดแบบไดนามิก | 500 | 2000 | °/วินาที | ||
| เสถียรภาพของอคติเป็นศูนย์ | ความแปรปรวนอัลลัน แกน Z | 0.8 | °/ชม | ||
| เสถียรภาพของอคติเป็นศูนย์ | ความแปรปรวนอัลลัน แกน X และ Y | 1.6 | °/ชม | ||
| เสถียรภาพของอคติเป็นศูนย์ | เฉลี่ย 10 วินาที (-40°C ถึง +70°C, อุณหภูมิคงที่), แกน Z | 3 | °/ชม | ||
| เสถียรภาพของอคติเป็นศูนย์ | ค่าเฉลี่ย 10 วินาที (-40°C ถึง +70°C, อุณหภูมิคงที่), แกน X และแกน Y | 6 | °/ชม | ||
| ไม่มีอคติ | ช่วงศูนย์อคติ แกน Z | ±0.07 | °/วินาที | ||
| ไม่มีอคติ | ช่วงศูนย์ไบอัส แกน X และแกน Y | ±0.2 | °/วินาที | ||
| การเปลี่ยนแปลงอคติเป็นศูนย์ในช่วงอุณหภูมิเต็ม | แกน Z | ±0.02 | °/วินาที | ||
| การเปลี่ยนแปลงอคติเป็นศูนย์เหนืออุณหภูมิ | แกน X และ Y | ±0.06 | °/วินาที | ||
| ความสามารถในการทำซ้ำเริ่มต้นอย่างต่อเนื่อง | แกน Z | 0.002 | |||
| ความสามารถในการทำซ้ำเริ่มต้นอย่างต่อเนื่อง | แกน X และแกน Y | 0.006 | |||
| การเริ่มทำซ้ำแบบวันต่อวัน | แกน Z | 0.003 | /วิ | ||
| เริ่มทำซ้ำทุกวัน | แกน X และแกน Y | 0.009 | °/วินาที | ||
| ผลของการเร่งความเร็วเชิงเส้นต่ออคติ | 0.002 | °/วินาที/กรัม | |||
| อิทธิพลของการสั่นสะเทือนต่ออคติเป็นศูนย์ | เปลี่ยนก่อนและหลังการสั่นสะเทือน | 0.002 | °/วินาที/กรัม | ||
| อิทธิพลของการสั่นสะเทือนต่ออคติเป็นศูนย์ | เปลี่ยนก่อนและระหว่างการสั่นสะเทือน | 0.002 | °/วินาที/กรัม | ||
| ความแม่นยำของตัวประกอบสเกล | แกน Z | 0.3 | - | ||
| ความแม่นยำของตัวประกอบสเกล | แกน X และ Y | 0.6 | - | ||
| สเกลแฟกเตอร์ไม่เชิงเส้น | แกน Z | 0.01 | %เอฟเอส | ||
| สเกลแฟกเตอร์ไม่เชิงเส้น | แกน X และ Y | 0.02 | %เอฟเอส | ||
| เดินสุ่มเชิงมุม | 0.15 | °/√ชม | |||
| ความหนาแน่นของเสียง | 0.001 | °/วินาที/√เฮิร์ตซ์ | |||
| ปณิธาน | 3.052*10⁻7 | /s/LSB | |||
| แบนด์วิธ | 200 | เฮิรตซ์ | |||
| มาตรความเร่ง | |||||
| ช่วงการวัดแบบไดนามิก | 16 | 200 | ก | ||
| เสถียรภาพของอคติเป็นศูนย์ | ความแปรปรวนของอัลลัน | 0.06 | มก | ||
| เสถียรภาพของอคติเป็นศูนย์ | เฉลี่ย 10 วินาที (-40°C ถึง +70°C, อุณหภูมิคงที่) | 0.4 | มก | ||
| ช่วงอคติเป็นศูนย์ | 2 | มก | |||
| การเปลี่ยนแปลงของอคติเป็นศูนย์ภายในช่วงอุณหภูมิทั้งหมด | ค่ายอดถึงยอด | 4 | มก | ||
| การทำซ้ำของการเริ่มต้นต่อเนื่องกัน | 0.5 | มก | |||
| การทำซ้ำเริ่มต้นทุกวัน | 0.8 | มก | |||
| ค่าสัมประสิทธิ์อุณหภูมิเป็นศูนย์ | 0.05 | 0.1 | มก./℃ | ||
| ความแม่นยำของตัวประกอบสเกล | 0.5 | - | |||
| สเกลแฟกเตอร์ไม่เชิงเส้น | 0.1 | %เอฟเอส | |||
| ความเร็วสุ่มเดิน | 0.029 | เมตร/วินาที/√ชม | |||
| ความหนาแน่นของเสียง | 0.025 | มก./√เฮิร์ตซ์ | |||
| ปณิธาน | 1.221*10⁻⁸ | ก./LSB | |||
| แบนด์วิธ | 200 | เฮิรตซ์ | |||
| แมกนีโตมิเตอร์ | |||||
| ช่วงสนามแม่เหล็ก | บีอาร์จี,ซี | ±13 | เกาส์ | ||
| ช่วงสนามแม่เหล็ก | บีอาร์จี,แซด | ±25 | เกาส์ | ||
| ปณิธาน | 0.3 | มตต | |||
| ความแม่นยำในการมุ่งหน้า | ส่วนประกอบ geomagnetic แนวนอน30μT, 25 ℃ | ±2.5 | องศา | ||
| ช่วงการวัดแบบไดนามิก | 2.5 | เกาส์ | |||
| ไม่มีอคติ | สภาพแวดล้อมที่ไม่ใช่แม่เหล็ก | 15 | มเกาส์ | ||
| บารอมิเตอร์ | |||||
| ช่วงการวัดแบบไดนามิก | 300 | 1100 | เอ็มบาร์ | ||
| ไม่มีอคติ | 4.5 | เอ็มบาร์ | |||
| อินเตอร์เฟซการสื่อสาร | |||||
| อัตรารับส่งข้อมูล | SPI ทางเดียว | 15 | เมกะเฮิรตซ์ | ||
| อัตรารับส่งข้อมูล | สามารถ 1 ทาง | 1 | เมกะเฮิรตซ์ | ||
| ความถี่ในการสุ่มตัวอย่าง | เอสพีไอ | 2460 | 2460 | เฮิรตซ์ | |
| ความถี่ในการสุ่มตัวอย่าง | สามารถ | 200 | เฮิรตซ์ | ||
| ลักษณะทางไฟฟ้า | |||||
| แรงดันไฟฟ้า | 3.0 | 3.3 | 3.6 | วี | |
| การใช้พลังงาน | 1.5 | ว | |||
| ระลอกคลื่น | พีพี | 100 | เอ็มวี | ||
| ตั้งเวลา | จาก 0V ถึง 3.3V | 80 | นางสาว | ||
| ลักษณะโครงสร้าง | |||||
| ขนาด | 47*44*14 | มม | |||
| น้ำหนัก | 50 | ก | |||
| ใช้สิ่งแวดล้อม | |||||
| อุณหภูมิในการทำงาน | -40 | 70 | ℃ | ||
| อุณหภูมิในการจัดเก็บ | -45 | 75 | ℃ | ||
| การสั่นสะเทือน | 20-2000เฮิร์ต, 6.06ก | ||||
| ผลกระทบ | 1,000 ก., 0.5 มิลลิวินาที | ||||
| ความน่าเชื่อถือ | |||||
| MTBF | 20,000 | ชม. | |||
| เวลาทำงานต่อเนื่อง | 120 | ชม. | |||
