| ชื่อแบรนด์: | FIREPOWER |
| เลขรุ่น: | 16488HB |
| MOQ: | 1 |
| ราคา: | 500$ |
| เงื่อนไขการจ่ายเงิน: | แอล/C,ที/ที |
| ความสามารถในการจําหน่าย: | 500/เดือน |
ออกแบบสําหรับการตั้งตําแหน่งรถยนต์ที่อิสระและการใช้งานที่มีประสิทธิภาพสูง

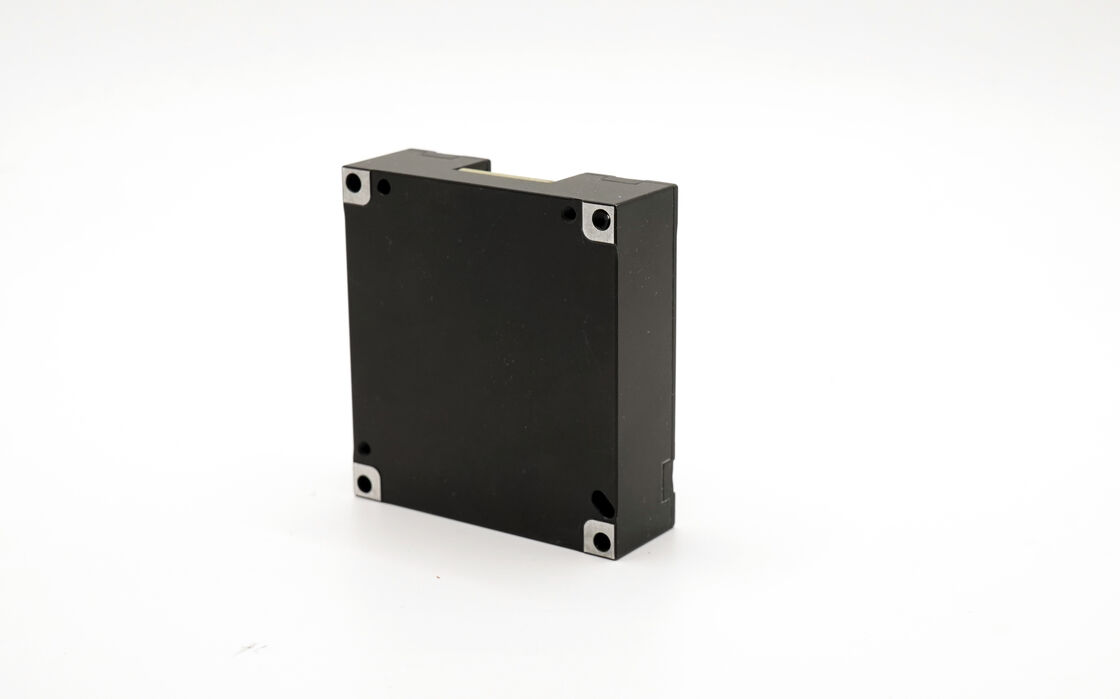

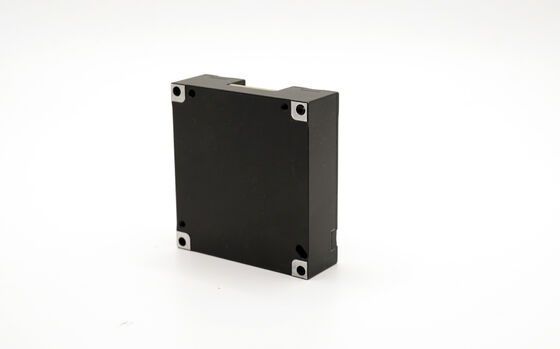

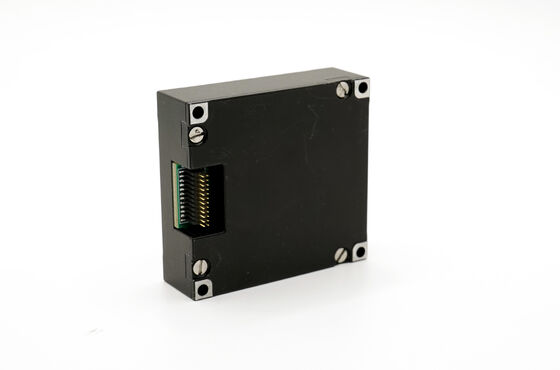

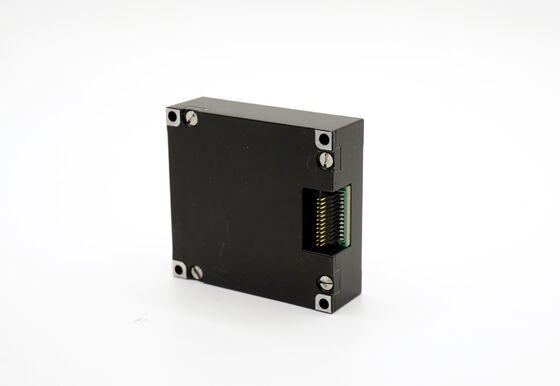

16488HB IMU เป็นหน่วยวัดความอ่อนแอที่ใช้ MEMS ออกแบบมาสําหรับการใช้งานที่ต้องการความแม่นยําและความน่าเชื่อถืออุปกรณ์นี้เหมาะสําหรับเครื่องบินที่เคลื่อนไหวโดยไม่มีคน, ระบบสื่อสารเคลื่อนไหว และแพลตฟอร์มความมั่นคง เป็นตัวแทนโดยตรงของ ADIS16497 ส่งผลให้มีความแม่นยําสูงขึ้นและมีผลงานที่ดีกว่า
| ปริมาตร | สภาพการทดสอบ | ค่าขั้นต่ํา | ค่าเฉพาะ | ค่าสูงสุด | หน่วย |
|---|---|---|---|---|---|
| จิโรสโกป | |||||
| ระยะวัดแบบไดนามิก | 500 | 2000 | °/s | ||
| ความมั่นคงของความเสื่อม 0 | ความแตกต่างของอัลแลนแกน Z | 0.8 | °/h | ||
| ความมั่นคงของความเสื่อม 0 | ความแปรปรวนของอัลแลนแกน X และ Y | 1.6 | °/h | ||
| ความมั่นคงของความเสื่อม 0 | อัตราเฉลี่ย 10s (-40 °C ~ + 70 °C), แกน Z | 3 | °/h | ||
| ความมั่นคงของความเสื่อม 0 | กลาง 10s (-40 °C ~ + 70 °C), แกน X และ Y | 6 | °/h | ||
| ความคัดค้าน 0 | ระยะความคัดค้านศูนย์แกน Z | ± 007 | °/s | ||
| ความคัดค้าน 0 | ระยะความคัดค้านศูนย์แกน X และ Y | ± 02 | °/s | ||
| เปลี่ยนแปลงความคัดค้านศูนย์ | ระยะอุณหภูมิเต็มแกน Z | ± 002 | °/s | ||
| เปลี่ยนแปลงความคัดค้านศูนย์ | ระยะอุณหภูมิเต็มแกน X และ Y | ± 006 | °/s | ||
| ความซ้ําต่อเนื่องในการเริ่มต้น | แกน Z | 0.002 | |||
| ความซ้ําต่อเนื่องในการเริ่มต้น | แกน X และแกน Y | 0.006 | |||
| ความซ้ําซ้ําการเริ่มต้นในแต่ละวัน | แกน Z | 0.003 | °/s | ||
| ความซ้ําซ้ําการเริ่มต้นในแต่ละวัน | แกน X และแกน Y | 0.009 | °/s | ||
| ผลกระทบของความเร่งเชิงเส้นต่อความเสื่อม | 0.002 | °/s/g | |||
| อิทธิพลของการสั่นสะเทือนต่อการเสี่ยงศูนย์ | การเปลี่ยนแปลงก่อนและหลังการสั่น | 0.002 | °/s/g | ||
| อิทธิพลของการสั่นสะเทือนต่อการเสี่ยงศูนย์ | การเปลี่ยนแปลงก่อนและระหว่างการสั่น | 0.002 | °/s/g | ||
| ความแม่นยําของปัจจัยขนาด | แกน Z | 0.3 | % | ||
| ความแม่นยําของปัจจัยขนาด | แกน X และแกน Y | 0.6 | % | ||
| ความไม่เส้นตรงของปัจจัยขนาด | แกน Z | 0.01 | % FS | ||
| ความไม่เส้นตรงของปัจจัยขนาด | แกน X และแกน Y | 0.02 | % FS | ||
| การเดินแบบสุ่มแบบมุม | 0.15 | °/√hr | |||
| ความหนาแน่นของเสียง | 0.001 | °/s/√Hz | |||
| การแก้ไข | 3.052*10−7 | °/s/LSB | |||
| ความกว้างแบนด์วิธ | 200 | Hz | |||
| เครื่องวัดเร่ง | |||||
| ระยะวัดแบบไดนามิก | 16 | 200 | g | ||
| ความมั่นคงของความเสื่อม 0 | ความแตกต่างของอัลแลน | 0.06 | กิโลกรัม | ||
| ความมั่นคงของความเสื่อม 0 | อัตราเฉลี่ย 10s (-40°C ~ + 70°C) | 0.4 | กิโลกรัม | ||
| ระยะความเสี่ยง 0 | 2 | กิโลกรัม | |||
| เปลี่ยนแปลงความคัดค้านศูนย์ | ระยะอุณหภูมิเต็ม ระหว่างจุดสูงสุด | 4 | กิโลกรัม | ||
| ความซ้ําต่อเนื่องในการเริ่มต้น | 0.5 | กิโลกรัม | |||
| ความซ้ําซ้ําการเริ่มต้นในแต่ละวัน | 0.8 | กิโลกรัม | |||
| พันธมิตรอุณหภูมิที่ไม่มีความคัดแย้ง | 0.05 | 0.1 | mg/°C | ||
| ความแม่นยําของปัจจัยขนาด | 0.5 | % | |||
| ความไม่เส้นตรงของปัจจัยขนาด | 0.1 | % FS | |||
| ความเร็วเดินสุ่ม | 0.029 | m/s/√hr | |||
| ความหนาแน่นของเสียง | 0.025 | mg/√Hz | |||
| การแก้ไข | 1.221*10-8 | g/LSB | |||
| ความกว้างแบนด์วิธ | 200 | Hz | |||
| เครื่องวัดแม่เหล็ก | |||||
| ระยะของสนามแม่เหล็ก | บร๊กซี | ± 13 | กาวส | ||
| ระยะของสนามแม่เหล็ก | บรก,z | ± 25 | กาวส | ||
| การแก้ไข | 0.3 | μT | |||
| ความแม่นยําของเส้นทาง | 30μT ส่วนประกอบจุลศาสตร์แนวราบ 25°C | ± 25 | ก | ||
| ระยะวัดแบบไดนามิก | 2.5 | กาวส | |||
| ความคัดค้าน 0 | สภาพแวดล้อมที่ไม่ใช่แม่เหล็ก | 15 | หมาก | ||
| บารอมิเตอร์ | |||||
| ระยะวัดแบบไดนามิก | 300 | 1100 | mbar | ||
| ความคัดค้าน 0 | 4.5 | mbar | |||
| อินเตอร์เฟซการสื่อสาร | |||||
| อัตราการจ่าย | SPI 1 ด้าน | 15 | MHz | ||
| อัตราการจ่าย | 1 ทาง CAN | 1 | MHz | ||
| ความถี่ในการเก็บตัวอย่าง | SPI | 2460 | 2460 | Hz | |
| ความถี่ในการเก็บตัวอย่าง | CAN | 200 | Hz | ||
| คุณสมบัติไฟฟ้า | |||||
| โวลเตชั่น | 3.0 | 3.3 | 3.6 | V | |
| การบริโภคพลังงาน | 1.5 | W | |||
| Ripple | P-P | 100 | mV | ||
| ระยะเวลาการชําระเงิน | จาก 0V ถึง 3.3V | 80 | ms | ||
| ลักษณะโครงสร้าง | |||||
| ขนาด | 47*44*14 | mm | |||
| น้ําหนัก | 50 | g | |||
| ใช้สิ่งแวดล้อม | |||||
| อุณหภูมิการทํางาน | - 40 | 70 | °C | ||
| อุณหภูมิการเก็บรักษา | - 45 | 75 | °C | ||
| การสั่นสะเทือน | 20-2000Hz, 6.06 กรัม | ||||
| ผลสัมฤทธิ์ | 1000 กรัม 0.5ms | ||||
| ความน่าเชื่อถือ | |||||
| MTBF | 20000 | h | |||
| เวลาทํางานต่อเนื่อง | 120 | h | |||
①: คํานวณความเบี่ยงเบนศูนย์ของกระบวนการเปลี่ยนแปลงอุณหภูมิทั้งหมด อัตราการเปลี่ยนแปลงอุณหภูมิ ≤1°C/นาที ระยะอุณหภูมิ -40°C~+70°C
②: สภาพการสั่นสะเทือน 6.06G, 20Hz ~ 2000Hz
