| ชื่อแบรนด์: | Firepower |
| เลขรุ่น: | MFOG-910 |
| MOQ: | 1 |
| ราคา: | 700$ |
| เงื่อนไขการจ่ายเงิน: | L/C, D/A, D/P, T/T ตะวันตกสหภาพ |
| ความสามารถในการจําหน่าย: | 500/เดือน |

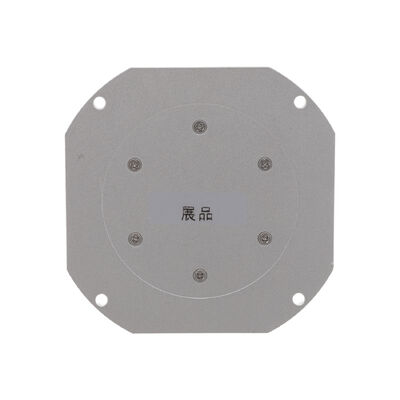

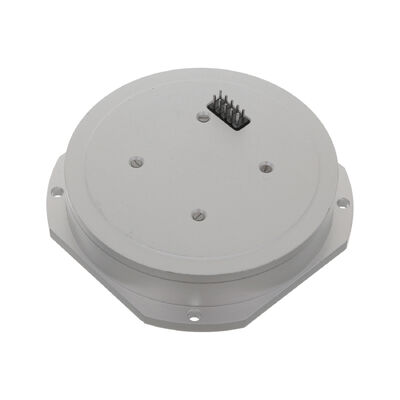

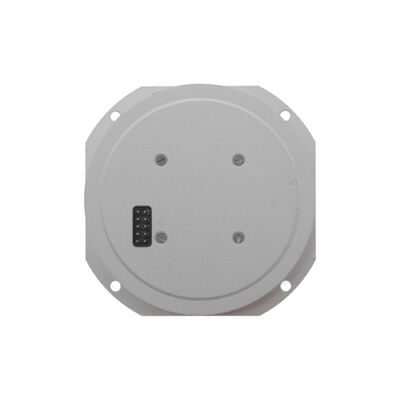

MFOG-910 ไจโรสโคปไฟเบอร์ออปติก
MFOG-910 ไจโรสโคปไฟเบอร์ออปติก เป็นอุปกรณ์ตรวจจับการเคลื่อนไหวขั้นสูงที่ออกแบบมาสำหรับระบบควบคุมการบินและระบบนำทางอัตโนมัติของ UAVมีช่วงการวัดที่±240°/วินาที, ความไม่เสถียรของไบอัสต่ำ และแบนด์วิดท์สูงให้การวัดอัตราเชิงมุมที่แม่นยำสำหรับการรักษาเสถียรภาพและการนำทางโดรนที่เชื่อถือได้
ผลิตภัณฑ์นี้ประกอบด้วยส่วนประกอบเส้นทางแสง, ส่วนประกอบวงจร และส่วนประกอบโครงสร้าง มีโครงสร้างที่เรียบง่าย ไม่มีชิ้นส่วนที่เคลื่อนไหว, ไม่มีชิ้นส่วนที่สึกหรอ, เริ่มทำงานเร็ว, ขนาดกะทัดรัด และการออกแบบที่มีน้ำหนักเบา ทำให้เหมาะอย่างยิ่งสำหรับการควบคุมและวัดทัศนคติ
องค์ประกอบผลิตภัณฑ์
ข้อมูลจำเพาะทางเทคนิค
| ±240 | ข้อมูลจำเพาะ |
|---|---|
| ช่วง (°/วินาที) | 0.015 |
| อัตราส่วนสเกล (mV/°/วินาที) | 47±5 |
| ความไม่เป็นเชิงเส้นของอัตราส่วนสเกล (ppm) | ≤1000 |
| ความเสถียรของไบอัสศูนย์ (10 วินาที, 1σ, °/ชั่วโมง) | 1 |
| ความสามารถในการทำซ้ำของไบอัสศูนย์ (1σ, °/ชั่วโมง) | 1 |
| แบนด์วิดท์ 3dB (Hz) | ≥1000 |
| การสุ่มเดิน (สุ่มเดิน) (°/√ชั่วโมง) | 0.02 |
| แหล่งจ่ายไฟ (V) | 5±0.25±12 |
| 82 * 82 * 19.5 | 150 |
| แรงกระแทก (g) | 15 ปี |
| ความเร่ง (g) | ≥70 |
| อายุการใช้งาน (ปี) | ≥15 |
| MTBF | ≥100,000 |
ภาพวาดโครงร่าง
การใช้งาน
การเปลี่ยนทดแทน Fizoptika VG910
MFOG-910ได้รับการออกแบบมาเพื่อให้ประสิทธิภาพเทียบเท่าหรือดีกว่าเมื่อเทียบกับไจโรสโคปไฟเบอร์ออปติก Fizoptika VG910ข้อดี
ช่วงการวัดอัตราเชิงมุมที่เข้ากันได้
VG910H1 FOGMFOG-910 FOG
250
| ±240 | ความเสถียรของไบอัส (RMS, °/ชั่วโมง) | 1 |
|---|---|---|
| ≤0.8 | การสุ่มเดินของมุม (สุ่มเดิน) (°/√h) | 0.015 |
| ≤0.02 | เวลาเริ่มต้น (วินาที) | 1 |
| ≥1 | ความเสถียร/ความสามารถในการทำซ้ำของอัตราส่วนสเกล (RMS, %) | 0.02 |
| ≤0.1 | เวลาเริ่มต้น (วินาที) | 0.03 |
| เริ่มต้นเร็ว | การใช้พลังงาน (W) | 0.5 |
| ≤1.5 | ขนาด (มม.) | 82 * 82 * 20 |
| 82 * 82 * 19.5 | น้ำหนัก (กรัม) | 150 |
| ≤150 | อุณหภูมิการทำงาน (°C) | −40 ~ +70 |
| −40 ~ +70 | อุณหภูมิการจัดเก็บ (°C) | −55 ~ +85 |
| −55 ~ +85 | 30 | 30 |
| 20 | 1200 | 1200 |
| ≥1500 | MTBF (20°C) | 100,000 ชั่วโมง |
| ≥100,000 ชั่วโมง | อายุการใช้งาน | 15 ปี |
| ≥15 ปี | คำถามที่พบบ่อย | 1. ไจโรสโคปไฟเบอร์ออปติกคืออะไร? |
| ไจโรสโคปไฟเบอร์ออปติก (FOG) เป็นเซ็นเซอร์วัดอัตราเชิงมุมที่มีความแม่นยำสูง โดยอาศัย | ปรากฏการณ์แซ็กแน็ก | วัดการหมุนโดยการตรวจจับความแตกต่างของเฟสระหว่างลำแสงสองลำที่เดินทางในทิศทางตรงกันข้ามภายในขดลวดไฟเบอร์ เซ็นเซอร์ FOG ถูกนำมาใช้อย่างแพร่หลายใน |
ระบบนำทางเฉื่อย, UAV, หุ่นยนต์ และแท่นวางรักษาเสถียรภาพ
2. MFOG-910 สามารถใช้แทนไจโรสโคปไฟเบอร์ออปติก VG910H1 ได้หรือไม่?
ใช่MFOG-910 ไมโคร-นาโนไฟเบอร์ออปติกไจโรสโคปได้รับการออกแบบมาเพื่อให้ประสิทธิภาพเทียบเคียงได้กับ VG910H1 มีช่วงอัตราเชิงมุม, แบนด์วิดท์, ขนาด และข้อกำหนดด้านสิ่งแวดล้อมที่คล้ายคลึงกัน
3. ข้อดีของไจโรสโคปไฟเบอร์ออปติกคืออะไร?
ไจโรสโคปไฟเบอร์ออปติกมีข้อดีหลายประการเมื่อเทียบกับไจโรสโคปเชิงกลและเซ็นเซอร์ MEMS:ไม่มีชิ้นส่วนที่เคลื่อนไหวความน่าเชื่อถือสูงและอายุการใช้งานยาวนานความแม่นยำสูงและการดริฟท์ต่ำความทนทานต่อการสั่นสะเทือนและแรงกระแทกสูง
ช่วงอุณหภูมิการทำงานกว้าง
ลักษณะเหล่านี้ทำให้เซ็นเซอร์ FOG เหมาะอย่างยิ่งสำหรับการ
แท่นวางรักษาเสถียรภาพด้วยแสง-ไฟฟ้าระบบรักษาเสถียรภาพเสาอากาศ
ระบบนำทางทางทะเล
ระบบนำวิถีอากาศยาน
ระบบควบคุมการบินและระบบนำทางของโดรน
6. ไจโรสโคปไฟเบอร์ออปติกเปรียบเทียบกับไจโรสโคป MEMS อย่างไร?
โดยทั่วไปไจโรสโคป MEMS มีขนาดเล็กกว่าและมีต้นทุนต่ำกว่า แต่ก็มักจะใช้ในระบบนำทางที่มีความแม่นยำต่ำกว่า
