| ชื่อแบรนด์: | Firepower |
| เลขรุ่น: | MFOG-910 |
| MOQ: | 1 |
| ราคา: | 700$ |
| เงื่อนไขการจ่ายเงิน: | L/C, D/A, D/P, T/T ตะวันตกสหภาพ |
| ความสามารถในการจําหน่าย: | 500/เดือน |
ออกแบบมาสำหรับยานยนต์ไร้คนขับและแอปพลิเคชันควบคุมทัศนคติของดาวเทียม

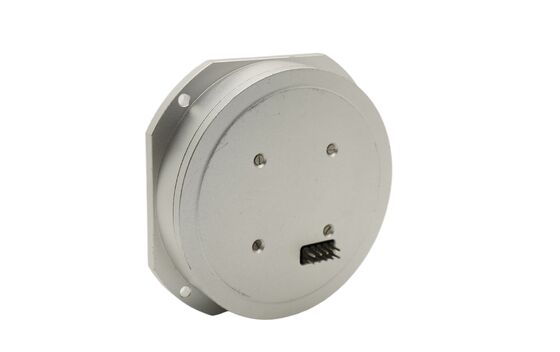

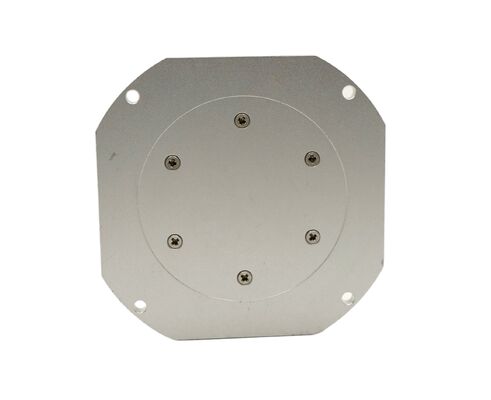

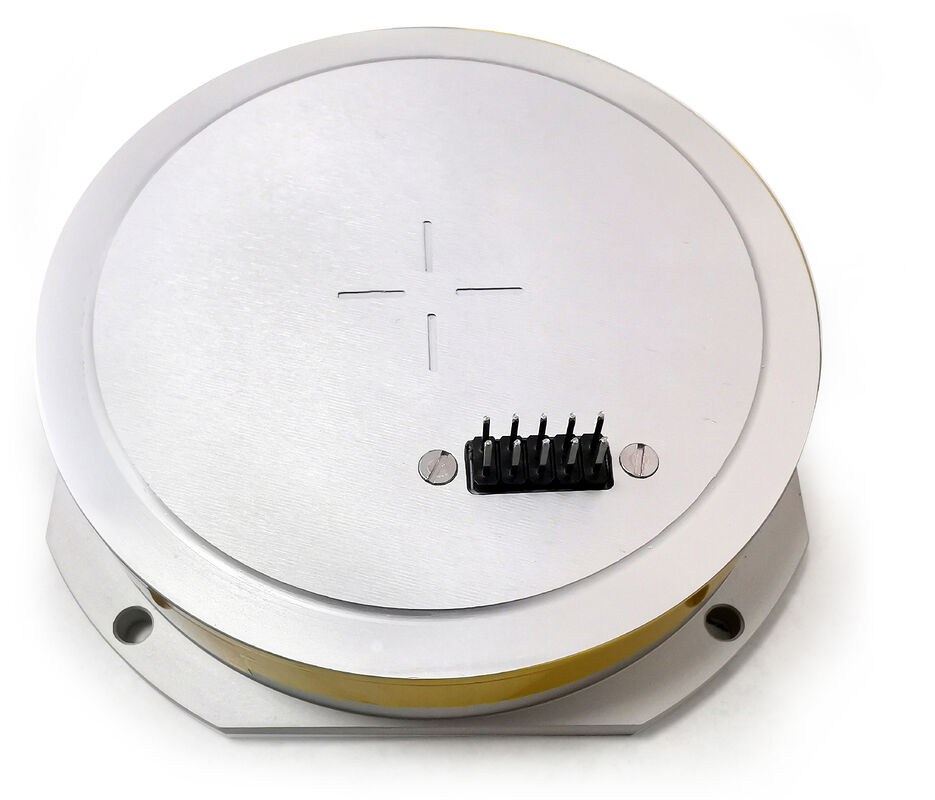

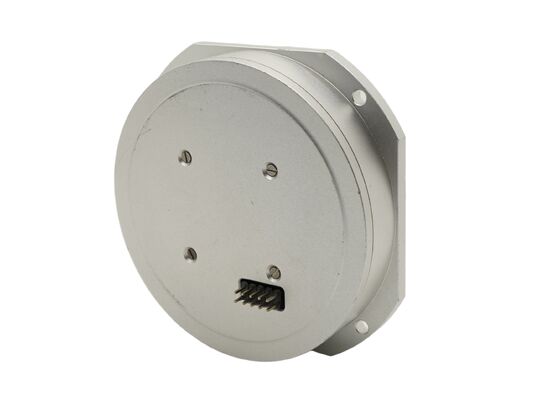

MFOG-910 micro-nano fiber optic gyroscope เป็นเซ็นเซอร์วัดอัตราเชิงมุมความแม่นยำสูงที่รวมออปติก กลไก และอิเล็กทรอนิกส์ โดยอาศัยหลักการ Sagnac ออกแบบมาเพื่อทดแทน Fizoptika VG910 ได้อย่างสมบูรณ์ มีขนาดกะทัดรัด 82*82*19.5 มม. น้ำหนักเบา ≤150 กรัม และไม่มีชิ้นส่วนเคลื่อนไหวเพื่อการสึกหรอเป็นศูนย์ ด้วยช่วง ±240°/วินาที ความเสถียรของไบแอสศูนย์ ≤0.8°/ชม. และ random walk ≤0.02°/√ชม. ให้การวัดและควบคุมทัศนคติที่เชื่อถือได้สำหรับ UAV, ดาวเทียม และแพลตฟอร์มนำทางความแม่นยำสูง อุณหภูมิการทำงาน: -40°C~+70°C และความทนทานต่อการสั่นสะเทือน: 20g (20-2000Hz)
| พารามิเตอร์ | ตัวบ่งชี้ประสิทธิภาพ |
|---|---|
| ช่วง (°/วินาที) | ±240 |
| อัตราส่วนมาตราส่วน (mV/°/วินาที) | 47±5 |
| ความไม่เป็นเชิงเส้นของอัตราส่วนมาตราส่วน (ppm) | ≤1000 |
| ความเสถียรของไบแอสศูนย์ (10 วินาที, 1σ, °/ชม.) | ≤0.8 |
| ความสามารถในการทำซ้ำของไบแอสศูนย์ (1σ, °/ชม.) | ≤0.8 |
| แบนด์วิดท์ 3dB (Hz) | ≥1000 |
| Random walk (°/√ชม.) | ≤0.02 |
| แหล่งจ่ายไฟ (V) | 5±0.25+12 |
| การใช้พลังงาน (W) | ≤1.5 |
| แรงกระแทก (g) | ≥1500 |
| ความเร่ง (g) | ≥70 |
| อายุการใช้งาน (ปี) | ≥15 |
| MTBF | ≥100000 |
MFOG-910 ถูกออกแบบมาเพื่อให้ประสิทธิภาพเทียบเท่าหรือดีกว่า Fizoptika VG910 fiber optic gyroscope
สิ่งนี้ทำให้ MFOG-910 เป็นตัวเลือกที่ยอดเยี่ยมสำหรับลูกค้าที่มองหาตัวทดแทนที่เชื่อถือได้สำหรับ Fizoptika VG910 ในการใช้งานระบบนำทางเฉื่อยและระบบรักษาเสถียรภาพ
| พารามิเตอร์ | VG910H1 Fiber Optic Gyroscope | MFOG-910 Micro-Nano Fiber Optic Gyroscope |
|---|---|---|
| ช่วงอัตราเชิงมุม (°/วินาที) | 250 | ±240 |
| ความเสถียรของไบแอส (RMS, °/ชม.) | 1 | ≤0.8 |
| Angle Random Walk (°/√ชม.) | 0.015 | ≤0.02 |
| แบนด์วิดท์ (kHz) | 1 | ≥1 |
| ความเสถียร/ความสามารถในการทำซ้ำของอัตราส่วนมาตราส่วน (RMS, %) | 0.02 | ≤0.1 |
| เวลาเริ่มต้น (วินาที) | 0.03 | เริ่มต้นอย่างรวดเร็ว |
| การใช้พลังงาน (W) | 0.5 | ≤1.5 |
| ขนาด (มม.) | 82 * 82 * 20 | 82 * 82 * 19.5 |
| น้ำหนัก (กรัม) | 150 | ≤150 |
| อุณหภูมิการทำงาน (°C) | −40 ~ +70 | −40 ~ +70 |
| อุณหภูมิการจัดเก็บ (°C) | −55 ~ +85 | −55 ~ +85 |
| การสั่นสะเทือน (RMS, 0.02-2 kHz, g) | 30 | 20 |
| แรงกระแทก (g, 1 ms) | 1200 | ≥1500 |
| MTBF (20°C) | 100000 ชม. | ≥100000 ชม. |
| อายุการใช้งาน | 15 ปี | ≥15 ปี |
ไจโรสโคปไฟเบอร์ออปติก (FOG) เป็นเซ็นเซอร์วัดอัตราเชิงมุมความแม่นยำสูงที่อาศัยหลักการ Sagnac วัดการหมุนโดยการตรวจจับความแตกต่างของเฟสระหว่างลำแสงสองลำที่เดินทางในทิศทางตรงกันข้ามภายในขดลวดไฟเบอร์ เซ็นเซอร์ FOG ถูกนำมาใช้อย่างแพร่หลายในระบบนำทางเฉื่อย, UAV, หุ่นยนต์ และแพลตฟอร์มรักษาเสถียรภาพ
ใช่ MFOG-910 micro-nano fiber optic gyroscope ถูกออกแบบมาเพื่อให้ประสิทธิภาพเทียบเคียงได้กับ VG910H1 มีช่วงอัตราเชิงมุม, แบนด์วิดท์, ขนาด และข้อกำหนดด้านสิ่งแวดล้อมที่คล้ายคลึงกัน ทำให้เหมาะสำหรับการทดแทนในระบบนำทางเฉื่อยและระบบรักษาเสถียรภาพหลายระบบ
ไจโรสโคปไฟเบอร์ออปติกมีข้อดีหลายประการเมื่อเทียบกับไจโรสโคปเชิงกลและเซ็นเซอร์ MEMS:
คุณสมบัติเหล่านี้ทำให้เซ็นเซอร์ FOG เหมาะอย่างยิ่งสำหรับการใช้งานด้านการนำทางและนำวิถี
ไจโรสโคปไฟเบอร์ออปติกถูกนำมาใช้อย่างแพร่หลายใน:
ไจโรสโคปไฟเบอร์ออปติกมีข้อดีหลายประการสำหรับระบบ UAV:
คุณสมบัติเหล่านี้ทำให้เซ็นเซอร์ FOG เหมาะอย่างยิ่งสำหรับระบบควบคุมการบินและระบบนำทางของโดรน
โดยทั่วไปแล้ว ไจโรสโคปไฟเบอร์ออปติกให้:
โดยทั่วไปแล้ว MEMS gyroscopes จะมีขนาดเล็กกว่าและมีต้นทุนต่ำกว่า แต่ก็มักจะใช้ในระบบนำทางที่มีความแม่นยำต่ำกว่า
