| ชื่อแบรนด์: | FIREPOWER |
| เลขรุ่น: | 16488HB |
| MOQ: | 1 |
| ราคา: | 600$ |
| เงื่อนไขการจ่ายเงิน: | d/a, t/t |
| ความสามารถในการจําหน่าย: | 500/เดือน |

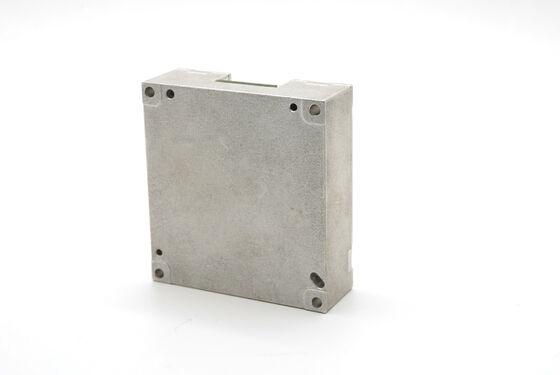

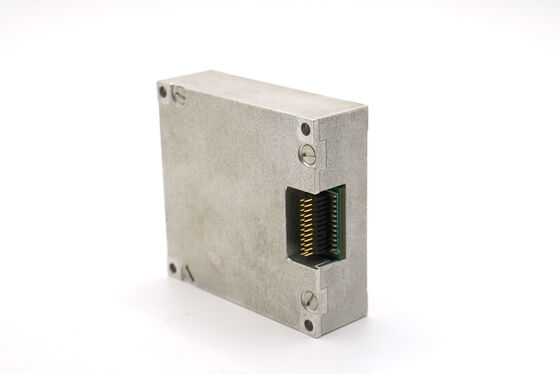

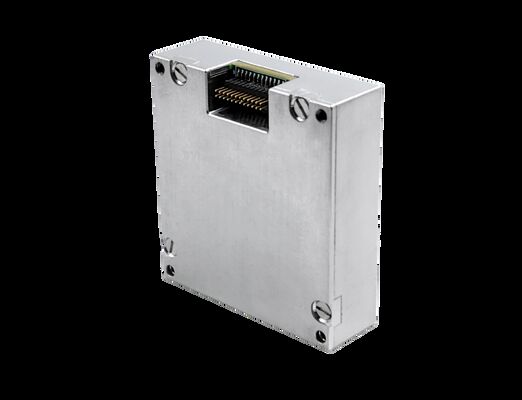

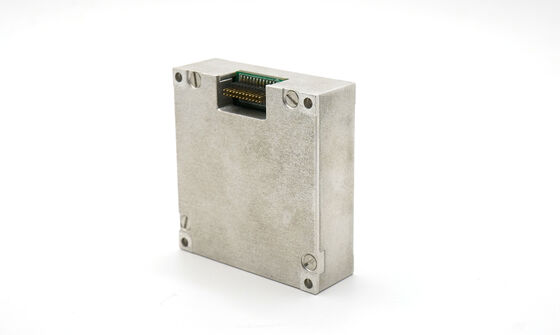

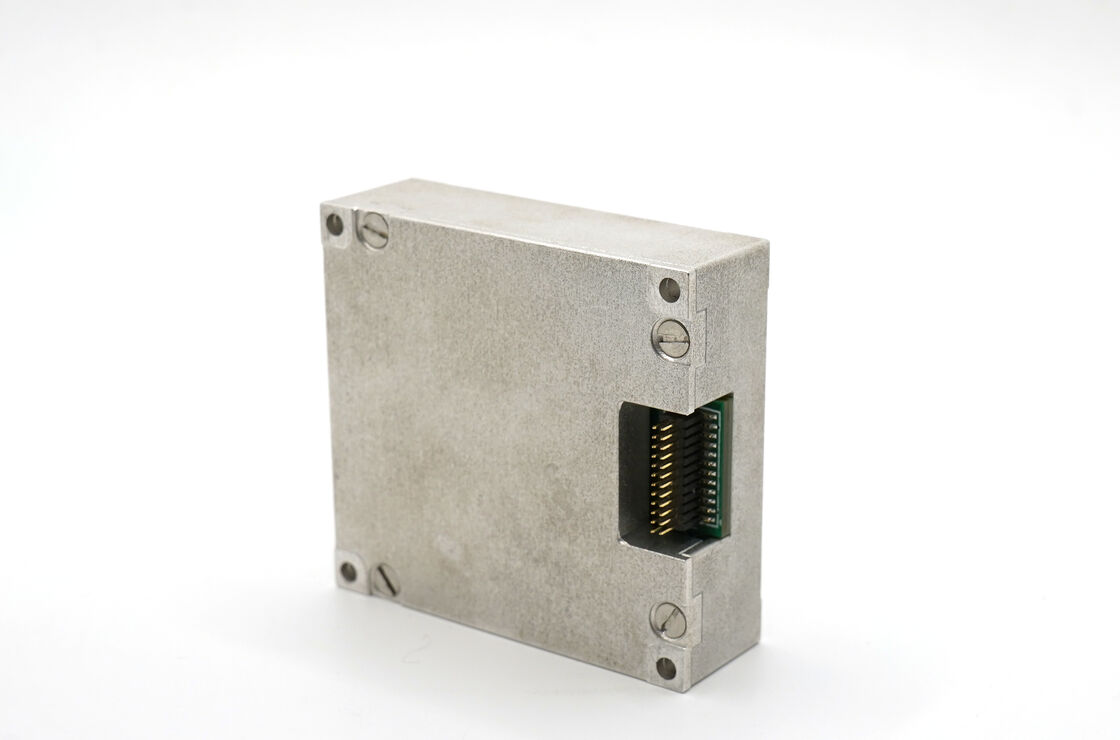

IMU MEMS ความน่าเชื่อถือสูง 16488HB ผสานรวมไจโรสโคป 3 แกน, อุปกรณ์วัดความเร่ง, มาตรวัดสนามแม่เหล็ก และบารอมิเตอร์สำหรับการตรวจจับการเคลื่อนไหวที่ครอบคลุม ความเสถียรของไบอัสศูนย์ที่ยอดเยี่ยม (ไจโร 0.8°/h, อุปกรณ์วัดความเร่ง 0.06mg) และความทนทานต่อการสั่นสะเทือนที่รุนแรง (20~2000Hz, 6.06G) และแรงกระแทก (1000G, 0.5ms) ทำให้เหมาะอย่างยิ่งสำหรับพาหนะเคลื่อนที่ไร้คนขับและงานรักษาเสถียรภาพในอุตสาหกรรม
| พารามิเตอร์ | เงื่อนไขการทดสอบ | ค่าต่ำสุด | ค่าทั่วไป | ค่าสูงสุด | หน่วย |
|---|---|---|---|---|---|
| ไจโรสโคป | |||||
| ช่วงการวัดแบบไดนามิก | 500 | 2000 | °/s | ||
| ความเสถียรของไบอัสศูนย์ | Allan variance, แกน Z | 0.8 | °/h | ||
| ความเสถียรของไบอัสศูนย์ | Allan variance, แกน X และ Y | 1.6 | °/h | ||
| ความเสถียรของไบอัสศูนย์ | ค่าเฉลี่ย 10 วินาที (-40℃~+70℃, อุณหภูมิคงที่), แกน Z | 3 | °/h | ||
| ความเสถียรของไบอัสศูนย์ | ค่าเฉลี่ย 10 วินาที (-40℃~+70℃, อุณหภูมิคงที่), แกน X และ Y | 6 | °/h | ||
| ไบอัสศูนย์ | ช่วงไบอัสศูนย์, แกน Z | ±0.07 | °/s | ||
| ไบอัสศูนย์ | ช่วงไบอัสศูนย์, แกน X และ Y | ±0.2 | °/s | ||
| การเปลี่ยนแปลงไบอัสศูนย์ในช่วงอุณหภูมิเต็ม, แกน Z | ±0.02 | °/s | |||
| การเปลี่ยนแปลงไบอัสศูนย์ตามอุณหภูมิ, แกน X และ Y | ±0.06 | °/s | |||
| ความสามารถในการทำซ้ำของการเริ่มต้นต่อเนื่อง, แกน Z | 0.002 | ||||
| ความสามารถในการทำซ้ำของการเริ่มต้นต่อเนื่อง, แกน X และ Y | 0.006 | ||||
| ความสามารถในการทำซ้ำของการเริ่มต้นรายวัน, แกน Z | 0.003 | /s | |||
| ความสามารถในการทำซ้ำของการเริ่มต้นรายวัน, แกน X และ Y | 0.009 | °/s | |||
| ผลกระทบของความเร่งเชิงเส้นต่อไบอัส | 0.002 | °/s/g | |||
| อิทธิพลของการสั่นสะเทือนต่อไบอัสศูนย์, การเปลี่ยนแปลงก่อนและหลังการสั่นสะเทือน | 0.002 | °/s/g | |||
| อิทธิพลของการสั่นสะเทือนต่อไบอัสศูนย์, การเปลี่ยนแปลงก่อนและระหว่างการสั่นสะเทือน | 0.002 | °/s/g | |||
| ปัจจัยมาตราส่วน | ความแม่นยำของปัจจัยมาตราส่วน, แกน Z | 0.3 | % | ||
| ปัจจัยมาตราส่วน | ความแม่นยำของปัจจัยมาตราส่วน, แกน X และ Y | 0.6 | % | ||
| ความไม่เป็นเชิงเส้นของปัจจัยมาตราส่วน, แกน Z | 0.01 | %FS | |||
| ความไม่เป็นเชิงเส้นของปัจจัยมาตราส่วน, แกน X และ Y | 0.02 | %FS | |||
| การเดินแบบสุ่มเชิงมุม | 0.15 | °/√hr | |||
| ความหนาแน่นของสัญญาณรบกวน | 0.001 | °/s/√Hz | |||
| ความละเอียด | 3.052×10⁻⁷ | /s/LSB | |||
| แบนด์วิดท์ | 200 | Hz | |||
| อุปกรณ์วัดความเร่ง | |||||
| ช่วงการวัดแบบไดนามิก | 16 | 200 | g | ||
| ความเสถียรของไบอัสศูนย์ | Allan variance | 0.06 | mg | ||
| ความเสถียรของไบอัสศูนย์ | ค่าเฉลี่ย 10 วินาที (-40℃~+70℃, อุณหภูมิคงที่) | 0.4 | mg | ||
| ไบอัสศูนย์ | ช่วงไบอัสศูนย์ | 2 | mg | ||
| การเปลี่ยนแปลงไบอัสศูนย์ในช่วงอุณหภูมิเต็ม, ค่าสูงสุดถึงต่ำสุด | 4 | mg | |||
| ความสามารถในการทำซ้ำของการเริ่มต้นต่อเนื่อง | 0.5 | mg | |||
| ความสามารถในการทำซ้ำของการเริ่มต้นรายวัน | 0.8 | mg | |||
| สัมประสิทธิ์อุณหภูมิของไบอัสศูนย์ | 0.05 | 0.1 | mg/℃ | ||
| ปัจจัยมาตราส่วน | ความแม่นยำของปัจจัยมาตราส่วน | 0.5 | % | ||
| ความไม่เป็นเชิงเส้นของปัจจัยมาตราส่วน | 0.1 | %FS | |||
| การเดินแบบสุ่มความเร็ว | 0.029 | m/s/√hr | |||
| ความหนาแน่นของสัญญาณรบกวน | 0.025 | mg/√Hz | |||
| ความละเอียด | 1.221×10⁻⁸ | g/LSB | |||
| แบนด์วิดท์ | 200 | Hz | |||
| มาตรวัดสนามแม่เหล็ก | |||||
| ช่วงสนามแม่เหล็ก | Brg,xy | ±13 | gauss | ||
| ช่วงสนามแม่เหล็ก | Brg,z | ±25 | gauss | ||
| ความละเอียด | 0.3 | μT | |||
| ความแม่นยำของทิศทาง | องค์ประกอบสนามแม่เหล็กโลกแนวนอน 30μT, 25℃ | ±2.5 | deg | ||
| ช่วงการวัดแบบไดนามิก | 2.5 | gauss | |||
| ไบอัสศูนย์ | สภาพแวดล้อมที่ไม่มีแม่เหล็ก | 15 | mgauss | ||
| บารอมิเตอร์ | |||||
| ช่วงการวัดแบบไดนามิก | 300 | 1100 | mbar | ||
| ไบอัสศูนย์ | 4.5 | mbar | |||
| อินเทอร์เฟซการสื่อสาร | |||||
| SPI ทางเดียว | อัตราการส่งข้อมูล | 15 | MHz | ||
| CAN ทางเดียว | อัตราการส่งข้อมูล | 1 | MHz | ||
| ความถี่ในการสุ่มตัวอย่าง | SPI | 2460 | 2460 | Hz | |
| ความถี่ในการสุ่มตัวอย่าง | CAN | 200 | |||
| ลักษณะทางไฟฟ้า | |||||
| แรงดันไฟฟ้า | 3.0 | 3.3 | 3.6 | V | |
| การใช้พลังงาน | 1.5 | W | |||
| ริปเปิล | P-P | 100 | mV | ||
| เวลาในการตั้งค่า | จาก 0V ถึง 3.3V | 80 | ms | ||
| ลักษณะโครงสร้าง | |||||
| ขนาด | 47×44×14 | mm | |||
| น้ำหนัก | 50 | g | |||
| สภาพแวดล้อมการใช้งาน | |||||
| อุณหภูมิใช้งาน | -40 | 70 | ℃ | ||
| อุณหภูมิในการจัดเก็บ | -45 | 75 | ℃ | ||
| การสั่นสะเทือน | 20~2000Hz, 6.06g | ||||
| แรงกระแทก | 1000g, 0.5ms | ||||
| ความน่าเชื่อถือ | |||||
| MTBF | 20000 | h | |||
| เวลาทำงานต่อเนื่อง | 120 | h | |||
