| ชื่อแบรนด์: | FIREPOWER |
| เลขรุ่น: | 16488HB |
| MOQ: | 1 |
| ราคา: | 600$ |
| เงื่อนไขการจ่ายเงิน: | d/a, t/t |
| ความสามารถในการจําหน่าย: | 500/เดือน |

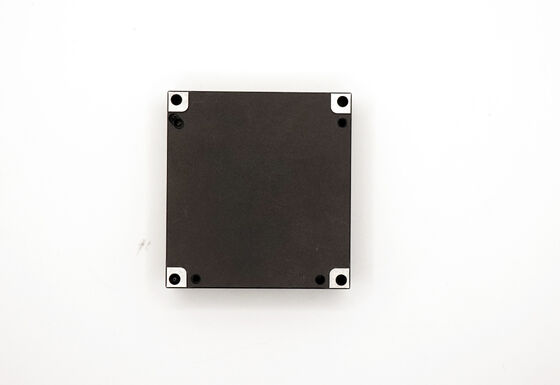

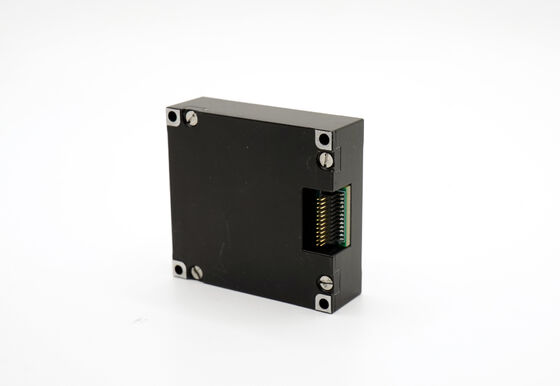

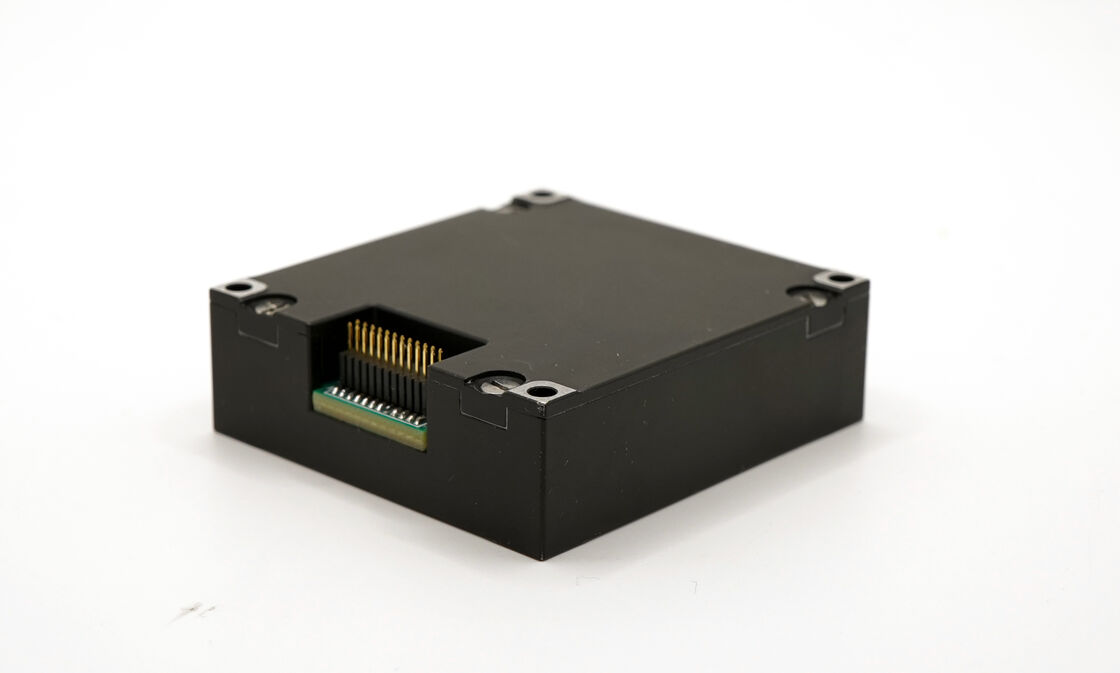

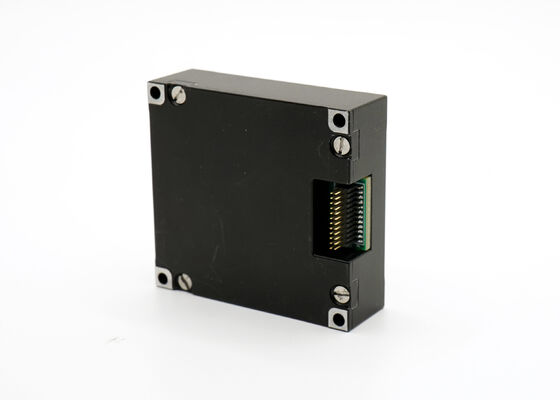

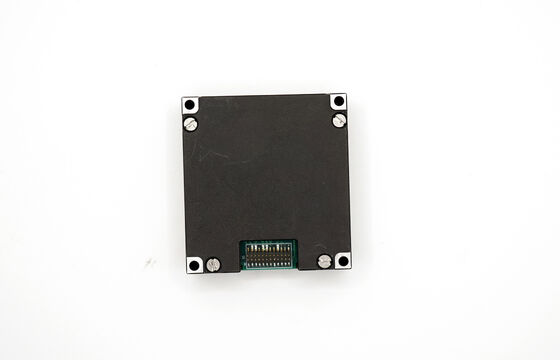

IMU MEMS ประสิทธิภาพสูง 16488HB ออกแบบมาสำหรับพาหนะเคลื่อนที่ไร้คนขับ การสำรวจ และแพลตฟอร์มที่ต้องการความเสถียร มีการส่งออกความเร็วเชิงมุม 3 แกนและการเร่งความเร็ว 3 แกน พร้อมความเสถียรของไบอัสศูนย์ (ไจโร 3°/h GJB, แกน Z; เครื่องวัดความเร่ง 0.4mg GJB) และความสามารถในการปรับตัวเข้ากับสภาพแวดล้อมที่แข็งแกร่ง ขนาดกะทัดรัดและการใช้พลังงานต่ำทำให้เหมาะสำหรับการใช้งานที่หลากหลายทั้งแบบเคลื่อนที่และอุตสาหกรรม
| พารามิเตอร์ | เงื่อนไขการทดสอบ | ค่าต่ำสุด | ค่าทั่วไป | ค่าสูงสุด | หน่วย |
|---|---|---|---|---|---|
| ไจโรสโคป | |||||
| ช่วงการวัดแบบไดนามิก | 500 | 2000 | °/s | ||
| ความเสถียรของไบอัสศูนย์ | ความแปรปรวน Allan, แกน Z | 0.8 | °/h | ||
| ความเสถียรของไบอัสศูนย์ | ความแปรปรวน Allan, แกน X และ Y | 1.6 | °/h | ||
| ความเสถียรของไบอัสศูนย์ | ค่าเฉลี่ย 10 วินาที (-40°C ~ +70°C, อุณหภูมิคงที่), แกน Z | 3 | °/h | ||
| ความเสถียรของไบอัสศูนย์ | ค่าเฉลี่ย 10 วินาที (-40°C ~ +70°C, อุณหภูมิคงที่), แกน X และ Y | 6 | °/h | ||
| ไบอัสศูนย์ | ช่วงไบอัสศูนย์, แกน Z | ±0.07 | °/s | ||
| ไบอัสศูนย์ | ช่วงไบอัสศูนย์, แกน X และ Y | ±0.2 | °/s | ||
| การเปลี่ยนแปลงไบอัสศูนย์ในช่วงอุณหภูมิเต็ม, แกน Z ① | ±0.02 | °/s | |||
| การเปลี่ยนแปลงไบอัสศูนย์ตามอุณหภูมิ, แกน X และ Y ① | ±0.06 | °/s | |||
| ความสามารถในการทำซ้ำของการสตาร์ทต่อเนื่อง, แกน Z | 0.002 | ||||
| ความสามารถในการทำซ้ำของการสตาร์ทต่อเนื่อง, แกน X และ Y | 0.006 | ||||
| ความสามารถในการทำซ้ำของการสตาร์ทรายวัน, แกน Z | 0.003 | /s | |||
| การทำซ้ำของการสตาร์ทรายวัน, แกน X และ Y | 0.009 | °/s | |||
| ผลกระทบของความเร่งเชิงเส้นต่อไบอัส | 0.002 | °/s/g | |||
| อิทธิพลของการสั่นสะเทือนต่อไบอัสศูนย์, การเปลี่ยนแปลงก่อนและหลังการสั่นสะเทือน ② | 0.002 | °/s/g | |||
| อิทธิพลของการสั่นสะเทือนต่อไบอัสศูนย์, การเปลี่ยนแปลงก่อนและระหว่างการสั่นสะเทือน ② | 0.002 | °/s/g | |||
| ปัจจัยมาตราส่วน | ความแม่นยำของปัจจัยมาตราส่วน, แกน Z | 0.3 | % | ||
| ปัจจัยมาตราส่วน | ความแม่นยำของปัจจัยมาตราส่วน, แกน X และ Y | 0.6 | % | ||
| ความไม่เป็นเชิงเส้นของปัจจัยมาตราส่วน, แกน Z | 0.01 | %FS | |||
| ความไม่เป็นเชิงเส้นของปัจจัยมาตราส่วน, แกน X และ Y | 0.02 | %FS | |||
| การเดินสุ่มเชิงมุม | 0.15 | °/√hr | |||
| ความหนาแน่นของสัญญาณรบกวน | 0.001 | °/s/√Hz | |||
| ความละเอียด | 3.052×10⁻⁷ | /s/LSB | |||
| แบนด์วิดท์ | 200 | Hz | |||
| เครื่องวัดความเร่ง | |||||
| ช่วงการวัดแบบไดนามิก | 16 | 200 | 50 | ||
| ความเสถียรของไบอัสศูนย์ | ความแปรปรวน Allan | 0.06 | mg | ||
| ความเสถียรของไบอัสศูนย์ | ค่าเฉลี่ย 10 วินาที (-40°C ~ +70°C, อุณหภูมิคงที่) | 0.4 | mg | ||
| ไบอัสศูนย์ | ช่วงไบอัสศูนย์ | 2 | mg | ||
| การเปลี่ยนแปลงไบอัสศูนย์ในช่วงอุณหภูมิเต็ม, ค่าสูงสุดถึงสูงสุด ① | 4 | mg | |||
| ความสามารถในการทำซ้ำของการสตาร์ทต่อเนื่อง | 0.5 | mg | |||
| ความสามารถในการทำซ้ำของการสตาร์ทรายวัน | 0.8 | mg | |||
| สัมประสิทธิ์อุณหภูมิของไบอัสศูนย์ | 0.05 | 0.1 | mg/°C | ||
| ปัจจัยมาตราส่วน | ความแม่นยำของปัจจัยมาตราส่วน | 0.5 | % | ||
| ความไม่เป็นเชิงเส้นของปัจจัยมาตราส่วน | 0.1 | %FS | |||
| การเดินสุ่มความเร็ว | 0.029 | m/s/√hr | |||
| ความหนาแน่นของสัญญาณรบกวน | 0.025 | mg/√Hz | |||
| ความละเอียด | 1.221×10⁻⁸ | g/LSB | |||
| แบนด์วิดท์ | 200 | Hz | |||
| มาตรวัดสนามแม่เหล็ก | |||||
| ช่วงสนามแม่เหล็ก | Brg,xy | ±13 | gauss | ||
| ช่วงสนามแม่เหล็ก | Brg,z | ±25 | gauss | ||
| ความละเอียด | 0.3 | μT | |||
| ความแม่นยำของทิศทาง | องค์ประกอบสนามแม่เหล็กโลกแนวนอน 30 μT, 25°C | ±2.5 | deg | ||
| ช่วงการวัดแบบไดนามิก | 2.5 | gauss | |||
| ไบอัสศูนย์ | สภาพแวดล้อมที่ไม่มีแม่เหล็ก | 15 | mgauss | ||
| บารอมิเตอร์ | |||||
| ช่วงการวัดแบบไดนามิก | 300 | 1100 | mbar | ||
| ไบอัสศูนย์ | 4.5 | mbar | |||
| อินเทอร์เฟซการสื่อสาร | |||||
| SPI แบบ 1 ทาง | อัตราการส่งข้อมูล | 15 | MHz | ||
| CAN แบบ 1 ทาง | อัตราการส่งข้อมูล | 1 | MHz | ||
| ความถี่ในการสุ่มตัวอย่าง | SPI | 2460 | 2460 | Hz | |
| ความถี่ในการสุ่มตัวอย่าง | CAN | 200 | |||
| Hz | |||||
| ลักษณะทางไฟฟ้า | แรงดันไฟฟ้า | 3.0 | 3.3 | 3.6 | |
| V | การใช้พลังงาน | 1.5 | |||
| W | ริปเปิล | P-P | 100 | ||
| mV | เวลาในการตั้งค่า | จาก 0V ถึง 3.3V | 80 | ||
| ms | |||||
| ลักษณะโครงสร้าง | ขนาด | 47×44×14 | |||
| mm | น้ำหนัก | 50 | |||
| g | |||||
| สภาพแวดล้อมการใช้งาน | อุณหภูมิใช้งาน | -40 | 75 | ||
| °C | อุณหภูมิในการจัดเก็บ | -45 | 75 | ||
| °C | การสั่นสะเทือน | ||||
| 20~2000Hz, 6.06g | แรงกระแทก | ||||
| 1000g, 0.5ms | |||||
| ความน่าเชื่อถือ | MTBF | 120 | |||
| h | เวลาทำงานต่อเนื่อง | 120 | |||
h
①: คำนวณค่าเบี่ยงเบนศูนย์ตลอดกระบวนการเปลี่ยนแปลงอุณหภูมิ อัตราการเปลี่ยนแปลงอุณหภูมิ ≤ 1°C/นาที และช่วงอุณหภูมิคือ -40°C ~ +70°C
