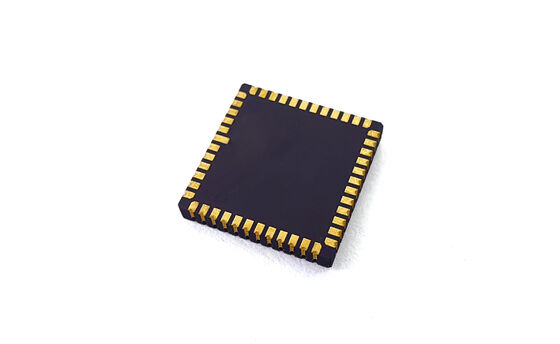

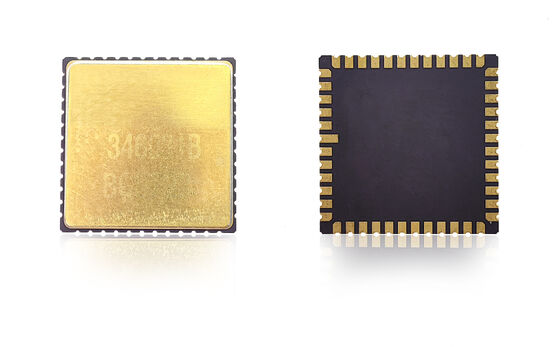

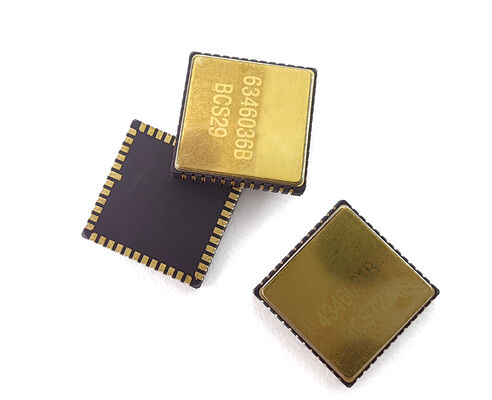

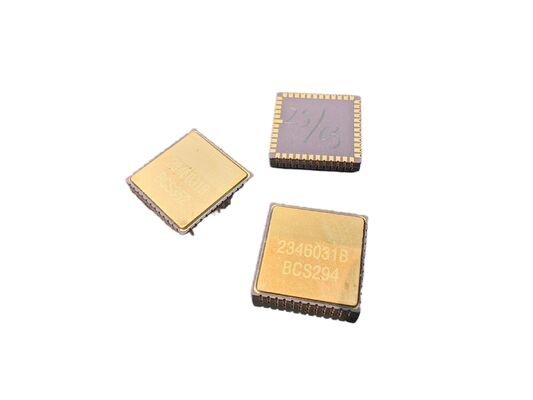

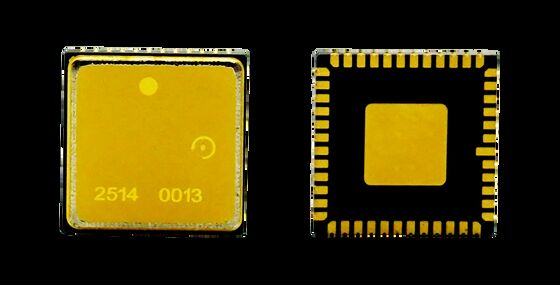

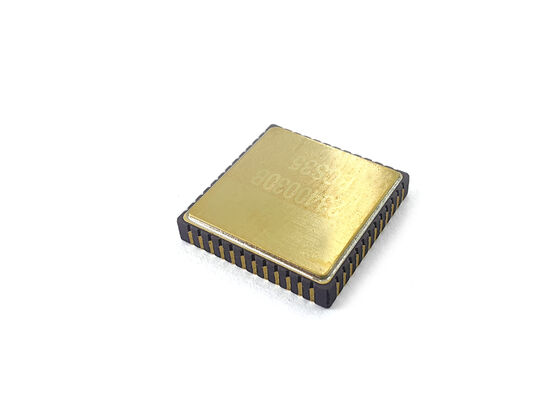

ชิป Gyroscope MEMS ความแม่นยําสูง MGZ318HC-A1 สําหรับ UAV Navigation ด้วย Bias Drift ต่ํา

Name: ชิป Gyroscope MEMS ความแม่นยําสูง MGZ318HC-A1 สําหรับ UAV Navigation ด้วย Bias Drift ต่ํา
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: MGZ318HC-A1
Price: 10000 USD
Availability: InStock

ชื่อแบรนด์:	Firepower
เลขรุ่น:	MGZ318HC-A1
MOQ:	1
ราคา:	สามารถต่อรองได้
เงื่อนไขการจ่ายเงิน:	ที/ที
ความสามารถในการจําหน่าย:	500/เดือน

ข้อมูลรายละเอียด

คำอธิบายผลิตภัณฑ์

ข้อมูลรายละเอียด

สถานที่กำเนิด:

จีน

ช่วงการวัด:

400

ความมั่นคงอคติ:

<0.1°/ชม

ความมั่นคงอคติ (10 วินาที):

<1°/ชม

ความมั่นคงอคติ (1 วินาที):

<3°/ชม

ข้อผิดพลาดอคติเหนืออุณหภูมิ:

<10°/ชม

การทำซ้ำอคติ:

<0.5°/ชม

ความกว้างของแบนด์ @3DB ที่กำหนดเอง):

200เฮิร์ต

การเดินแบบสุ่มเชิงมุม (ARW):

<0.05°/√ชม

รายละเอียดการบรรจุ:

ฟองน้ำ+กล่อง

สามารถในการผลิต:

500/เดือน

คำอธิบายผลิตภัณฑ์

ชิป Gyroscope MEMS ความแม่นยําสูง MGZ318HC-A1 สําหรับ UAV Navigation ด้วย Bias Drift ต่ํา

ภาพรวมสินค้า

MGZ318HC-A1 เป็นชิปจิโรสโกป MEMS ความแม่นยําสูง ที่ถูกออกแบบมาโดยเฉพาะสําหรับการนําทางของ UAV โดยมีความมั่นคงที่เฉพาะเจาะจงและคุณสมบัติการเคลื่อนไหวที่ต่ํา

แนวทางการออกแบบ PCB

วางคอนเดสเตอร์แยกตัวสําหรับปิน VCP, VREF, VBUF และ VREG ใกล้กับปินเท่าที่จะทําได้
ลดความต้านทานของร่องรอยให้น้อยที่สุด
เชื่อมปลายอื่น ๆ ของตัวประกอบการแยกสําหรับ VREF, VBUF, และ VREG ไปยัง AVSS_LN ที่ใกล้ที่สุดและจากนั้นที่จะสัญญาณพื้นดินผ่านหลอดแม่เหล็ก
คอนเดเซนเตอร์การแยกตําแหน่งสําหรับ VCC และ VIO ใกล้กับปินที่ตรงกัน
รับรองว่ามีรอย PCB ที่กว้างสําหรับ VCC (ประมาณกระแสไฟฟ้า 35mA ระหว่างการทํางานปกติ)
หลีกเลี่ยงการนําทางภายใต้แพคเกจเพื่อการประกอบที่เรียบร้อย
จัดตั้งส่วนประกอบห่างจากพื้นที่ความเครียด
หลีกเลี่ยงพื้นที่ที่มีองค์ประกอบการ dissipation ความร้อนขนาดใหญ่, การสัมผัสทางกลภายนอก, extrusion, การดึงและตําแหน่งเขตบิดสกรู

รายละเอียดเทคนิค

ผลงาน	หน่วย	MGZ318HC-A1
ระยะทาง	deg/s	400
ความกว้างแบนด์ @ 3DB (ตามต้องการ)	Hz	200
ความแม่นยําการออก (SPI ดิจิตอล)	บิต	24
อัตราการผลิต (ODR) (ตามความต้องการ)	Hz	12K
ความช้า (ตามความต้องการ)	ms	< 1.5
ความมั่นคงของ Bias	deg/hr (1σ)	<0.1
ความมั่นคงของ Bias (1σ 10s)	deg/hr (1σ)	< 1
ความผิดพลาดของ Bias มากกว่าอุณหภูมิ (1σ)	deg/hr (1σ)	< 10
หน่วยปริมาณที่ 25°C	Lsb/deg/s	16000
ความซ้ําของปัจจัยขนาด (1σ)	ppm (1σ)	< 20ppm
ปัจจัยขนาด vs อุณหภูมิ (1σ)	ppm (1σ)	< 150ppm
ความไม่เส้นตรงของปัจจัยขนาด (1σ)	ppm	< 150ppm
การเดินแบบสุ่มแบบมุม (ARW)	°/√h	<0.05
เสียง (จากจุดสูงสุดไปสู่จุดสูงสุด)	deg/s	<0.35
G ความรู้สึกของค่า	°/hr/g	< 1
เวลาเปิดไฟ (ข้อมูลที่ใช้ได้)	s	750 เมตร
ความถี่ของเซ็นเซอร์	hz	10.5k-13.5k

รายละเอียดสิ่งแวดล้อม

การกระแทก (พลังงานเปิด): 500g, 1ms
ความต้านทานแรงกระแทก (ปิดพลังงาน): 10000g, 10ms
การสั่นสะเทือน (พลังงานเปิด): 18g rms (20Hz ถึง 2kHz)
อุณหภูมิการทํางาน: -40°C ถึง +85°C
อุณหภูมิเก็บ: -55°C ถึง +125°C
ความดันไฟฟ้า: 5±0.25V
การบริโภคปัจจุบัน: 45mA

คําแนะนําการติดตั้ง
