| ชื่อแบรนด์: | Firepower |
| เลขรุ่น: | MGZ318HC-A1 |
| MOQ: | 1 |
| ราคา: | สามารถต่อรองได้ |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 500/เดือน |

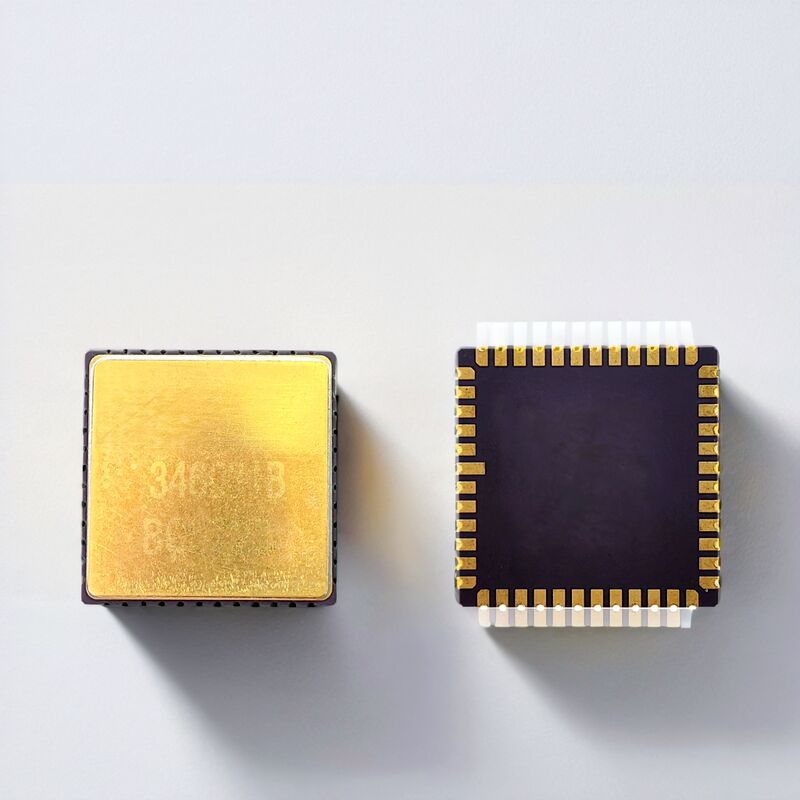

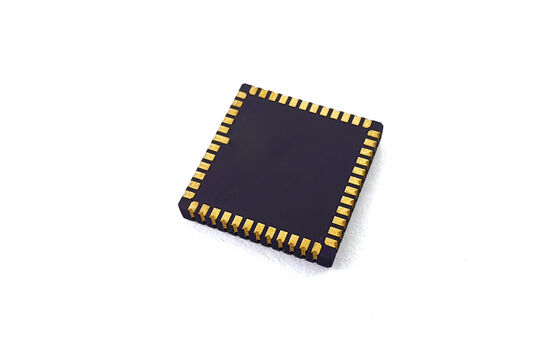

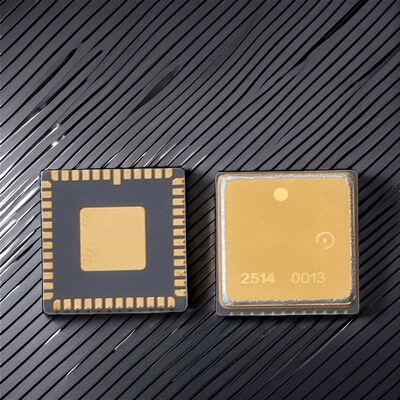

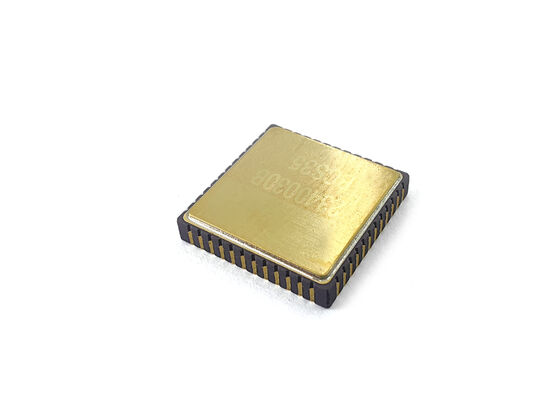

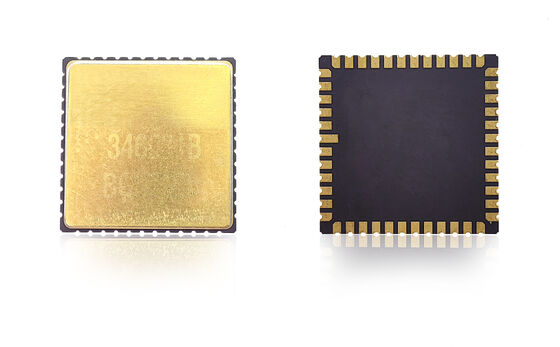

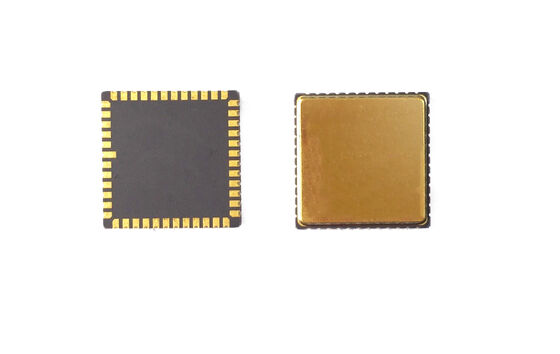

ชิปจิโรสโกป MEMS ที่มีความสามารถสูงนี้ ให้การวัดอัตรามุมที่แม่นยําและมั่นคง สําหรับระบบนําทางและควบคุมและความสามารถในการปรับปรุงสิ่งแวดล้อมที่ดี, มันเหมาะสําหรับการควบคุมการบินของ UAV, การนําทางโดยเฉพาะ, และอุตสาหกรรมอัตโนมัติ.
คอนเดเซนเตอร์การแยกแยกสําหรับปิน VCP, VREF, VBUF และ VREG ควรวางใกล้กับปินมากที่สุดเท่าที่เป็นไปได้ และความต้านทานที่เท่าเทียมกันของรอยควรถูกลดให้น้อยที่สุดปลายอื่น ๆ ของตัวประกอบการแยกแยกสําหรับ VREF, VBUF, และ VREG เชื่อมต่อกับ AVSS _ LN ที่ใกล้ที่สุดและจากนั้นส่งสัญญาณทางพื้นดินผ่านกระสุนแม่เหล็ก คอนเดเซเตอร์การแยกสําหรับ VCC และ VIO ยังถูกวางใกล้กับปินที่ตรงกันเมื่อ VCC ใช้งานปกติ, กระแสรวมจะประมาณ 35 mA ซึ่งต้องการ PCB สายส่องที่กว้างเพื่อให้มั่นคงความตึงเครียด เพื่อการประกอบของอุปกรณ์เรียบร้อย, พยายามหลีกเลี่ยงการนําทางภายใต้แพคเกจ.หาส่วนประกอบ เพื่อหลีกเลี่ยงพื้นที่ที่มีความเครียด. มันจําเป็นต้องหลีกเลี่ยงองค์ประกอบการ dissipation ความร้อนใหญ่และพื้นที่ที่มีการสัมผัสทางกลภายนอก, extrusion และดึงรวมถึงพื้นที่ที่สกรูตั้งตําแหน่งมีแนวโน้มที่จะบิดระหว่างการติดตั้งทั้งหมด.
| ผลงาน | หน่วย | MGZ332HC-P1 | MGZ332HC-P5 | MGZ318HC-A1 | MGZ221HC-A4 | MGZ330HC-O1 | MGZ330HC-A1 |
|---|---|---|---|---|---|---|---|
| ระยะทาง | deg/s | 400 | 400 | 400 | 400 | 400 | 100 |
| ความกว้างแบนด์ @ 3DB ปรับแต่ง) | Hz | 90 | 180 | 200 | 200 | 300 | 50 |
| ความแม่นยําในการออก (SPI ดิจิตอล) | บิต | 24 | 24 | 24 | 24 | 24 | 24 |
| อัตราการออก ((ODR) ((ตามความต้องการ) | Hz | 12K | 12K | 12K | 12K | 12K | 12K |
| ล่าช้า (ตามต้องการ) | ms | <3 | < 1.5 | < 1.5 | < 1.5 | < 1 | < 6 |
| ความมั่นคงของ Bias | deg/hr ((1o) | <0.05 | <0.05 | <0.1 | <0.5 | <0.1 | <0.02 |
| ความมั่นคงของ Bias (1σ 10s) | deg/hr ((1o) | <0.5 | <0.5 | < 1 | < 5 | < 1 | <0.1 |
| ความผิดพลาดของ Bias มากกว่าอุณหภูมิ (1σ) | deg/hr ((1o) | < 5 | < 5 | < 10 | < 30 | 10 | 5 |
| หน่วยปริมาณที่ 25°C | Lsb/deg/s | 20000 | 20000 | 16000 | 16000 | 20000 | 80000 |
| ความซ้ําของปัจจัยขนาด (1σ) | ppm (((1o) | < 20ppm | < 20ppm | < 20ppm | < 20ppm | < 100ppm | < 100ppm |
| ปัจจัยขนาด vs อุณหภูมิ (1σ) | ppm (((1o) | 100ppm | 100ppm | < 150ppm | < 150ppm | < 300ppm | < 300ppm |
| ความไม่เส้นตรงของปัจจัยขนาด (1σ) | ppm | 100ppm | 100ppm | < 150ppm | < 150ppm | < 300ppm | < 300ppm |
| การเดินสุ่มแบบมุม ((ARW) | °/√h | <0.025 | <0.025 | <0.05 | <0.25 | <0.05 | <0.005 |
| เสียงเสียง ((จากจุดสูงสุดไปสู่จุดสูงสุด) | deg/s | <0.15 | <0.3 | <0.35 | <0.4 | <0.25 | <0.015 |
| ความรู้สึกของ GValue | °/hr/g | < 1 | < 1 | < 1 | <3 | < 1 | < 1 |
| เวลาเปิดไฟ (ข้อมูลที่ใช้ได้) | s | 750 เมตร | |||||
| ความถี่ของเซ็นเซอร์ | hz | 10.5k-13.5k | |||||
| ความเหมาะสมต่อสิ่งแวดล้อม | |||||||
| การกระแทก (พลังงานเปิด) | 500 กรัม 1 นาที | ||||||
| ความต้านทานแรงกระแทก (ปิดพลังงาน) | 10000 กรัม 10 นาที | ||||||
| การสั่นสะเทือน ((พลังงานเปิด) | 18g rms (20Hz ถึง 2kHz) | ||||||
| อุณหภูมิการทํางาน | -40oC----+85oC | ||||||
| อุณหภูมิในการเก็บ | -55oC----+125oC | ||||||
| ความดันไฟฟ้า | 5±0.25V | ||||||
| การบริโภคปัจจุบัน | 45ma | ||||||
