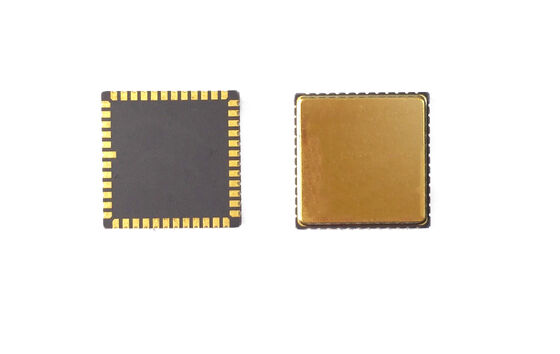

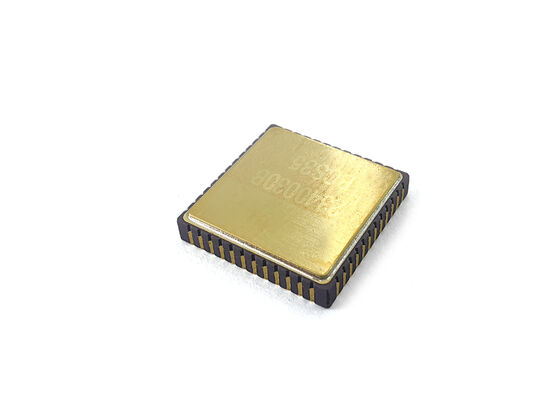

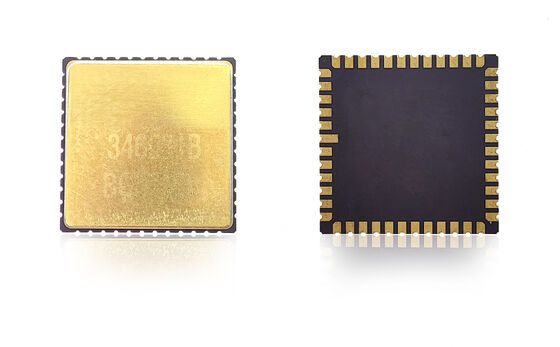

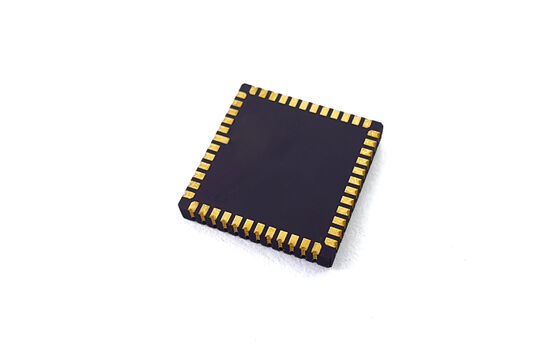

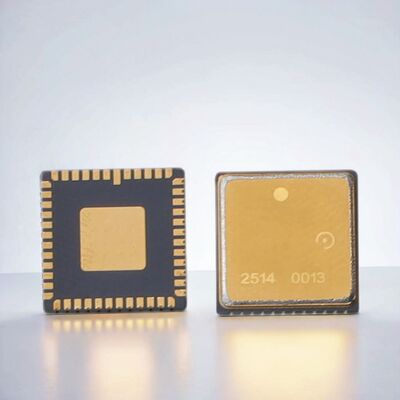

MGZ318HC-A1 MEMS ซิปเซ็นเซอร์อัตรามุมสําหรับระบบควบคุมการบิน UAV

Name: MGZ318HC-A1 MEMS ซิปเซ็นเซอร์อัตรามุมสําหรับระบบควบคุมการบิน UAV
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: MGZ318HC-A1
Price: 10000 USD
Availability: InStock

ชื่อแบรนด์:	Firepower
เลขรุ่น:	MGZ318HC-A1
MOQ:	1
ราคา:	สามารถต่อรองได้
เงื่อนไขการจ่ายเงิน:	ที/ที
ความสามารถในการจําหน่าย:	500/เดือน

ข้อมูลรายละเอียด

คำอธิบายผลิตภัณฑ์

ข้อมูลรายละเอียด

สถานที่กำเนิด:

จีน

ช่วงการวัด:

400

รายละเอียดการบรรจุ:

ฟองน้ำ+กล่อง

สามารถในการผลิต:

500/เดือน

คำอธิบายผลิตภัณฑ์

MGZ318HC-A1 MEMS ซิปเซ็นเซอร์อัตรามุมสําหรับระบบควบคุมการบิน UAV

ภาพรวมสินค้า

ชิป MEMS จิโรสโกปของเราถูกปรับปรุงให้เหมาะสมกับการใช้งาน IMU และ INS ที่มีประสิทธิภาพสูงมันให้ข้อมูลที่แม่นยําและมั่นคงสําหรับระบบการนําทางและควบคุมขนาดเล็กและอินเตอร์เฟสยืดหยุ่นทําให้มันง่ายที่จะบูรณาการในแพลตฟอร์มต่างๆ

แนวทางการออกแบบ PCB

คอนเดเซนเตอร์แยกแยกสําหรับปิน VCP, VREF, VBUF และ VREG ควรวางใกล้กับปินมากที่สุด
ลดความต้านทานของร่องรอยให้น้อยที่สุด
เชื่อมปลายอื่น ๆ ของตัวประกอบการแยกสําหรับ VREF, VBUF, และ VREG ไปยัง AVSS_LN ที่ใกล้ที่สุดและจากนั้นจะสัญญาณพื้นดินผ่านหลอดแม่เหล็ก
วางคอนเดสเซเตอร์แยกตัวสําหรับ VCC และ VIO ใกล้กับปินที่ตรงกัน
การทํางานปกติของ VCC ต้องการกระแสไฟฟ้าประมาณ 35 mA - ใช้รอย PCB ขนาดกว้างเพื่อความมั่นคงของแรงดัน
หลีกเลี่ยงการนําทางภายใต้แพคเกจเพื่อการประกอบที่เรียบร้อย
ตําแหน่งส่วนประกอบเพื่อหลีกเลี่ยงพื้นที่ความเครียด
หลีกเลี่ยงองค์ประกอบการ dissipation ความร้อนขนาดใหญ่และพื้นที่ที่มีการสัมผัสทางกลภายนอก, extrusion และดึง
หลีกเลี่ยงพื้นที่ที่สกรูตั้งตําแหน่งมีความชุ่มชันที่จะบิดระหว่างการติดตั้ง

รายละเอียดเทคนิค

ผลงาน	หน่วย	MGZ318HC-A1
ระยะทาง	deg/s	400
ความกว้างแบนด์ @ 3DB (ตามต้องการ)	Hz	200
ความแม่นยําการออก (SPI ดิจิตอล)	บิต	24
อัตราการผลิต (ODR) (ตามความต้องการ)	Hz	12K
ความช้า (ตามความต้องการ)	ms	< 1.5
ความมั่นคงของ Bias	deg/hr ((1σ)	<0.1
ความมั่นคงของ Bias (1σ 10s)	deg/hr ((1σ)	< 1
ความผิดพลาดของ Bias มากกว่าอุณหภูมิ (1σ)	deg/hr ((1σ)	< 10
หน่วยปริมาณที่ 25°C	Lsb/deg/s	16000
ความซ้ําของปัจจัยขนาด (1σ)	ppm ((1σ)	< 20ppm
ปัจจัยขนาด vs อุณหภูมิ (1σ)	ppm ((1σ)	< 150ppm
ความไม่เส้นตรงของปัจจัยขนาด (1σ)	ppm	< 150ppm
การเดินแบบสุ่มแบบมุม (ARW)	°/√h	<0.05
เสียง (จากจุดสูงสุดไปสู่จุดสูงสุด)	deg/s	<0.35
ความรู้สึกของ G-Value	°/hr/g	< 1
เวลาเปิดไฟ (ข้อมูลที่ใช้ได้)	s	750 เมตร
ความถี่ของเซ็นเซอร์	hz	10.5k-13.5k

รายละเอียดสิ่งแวดล้อม

การกระแทก (พลังงานเปิด):500 กรัม 1 นาที

ความต้านทานแรงกระแทก (ปิดพลังงาน):10000 กรัม 10 นาที

การสั่นสะเทือน (พลังงานเปิด):18g rms (20Hz ถึง 2kHz)

อุณหภูมิการทํางาน-40°C ถึง +85°C

อุณหภูมิในการเก็บ:-55°C ถึง +125°C

ความดันไฟฟ้า:5±0.25V

การบริโภคปัจจุบัน:45mA

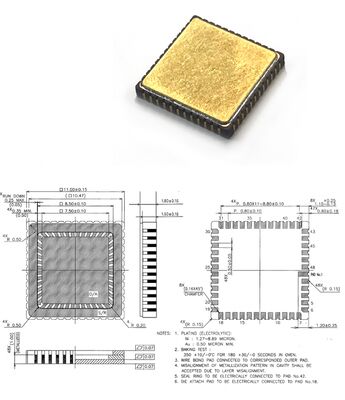

คําแนะนําการติดตั้ง
